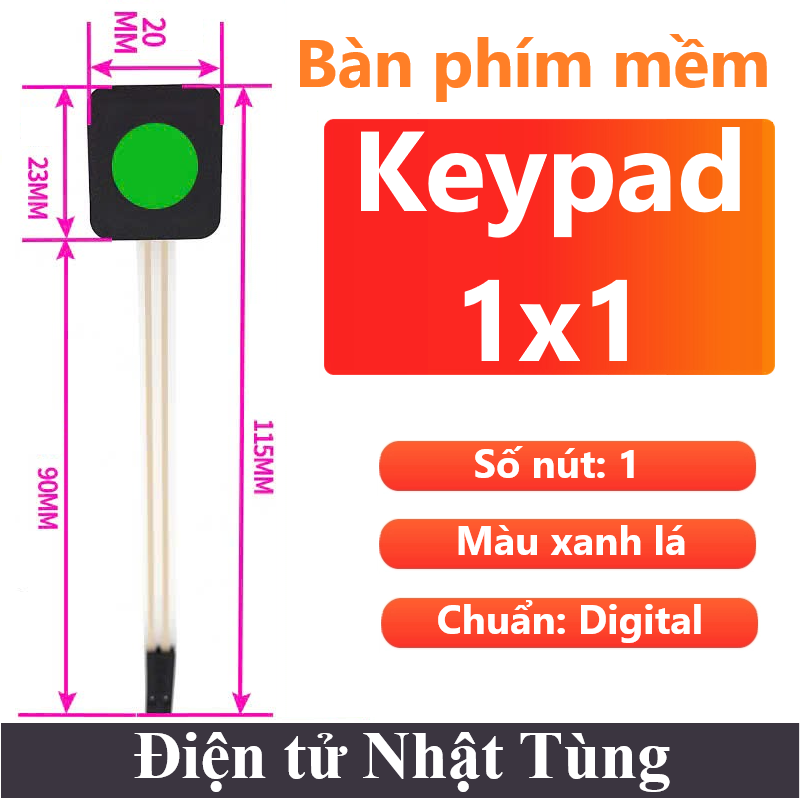

Bàn phím mềm 1×1 màu xanh lá, Ma trận phím mềm 1×1

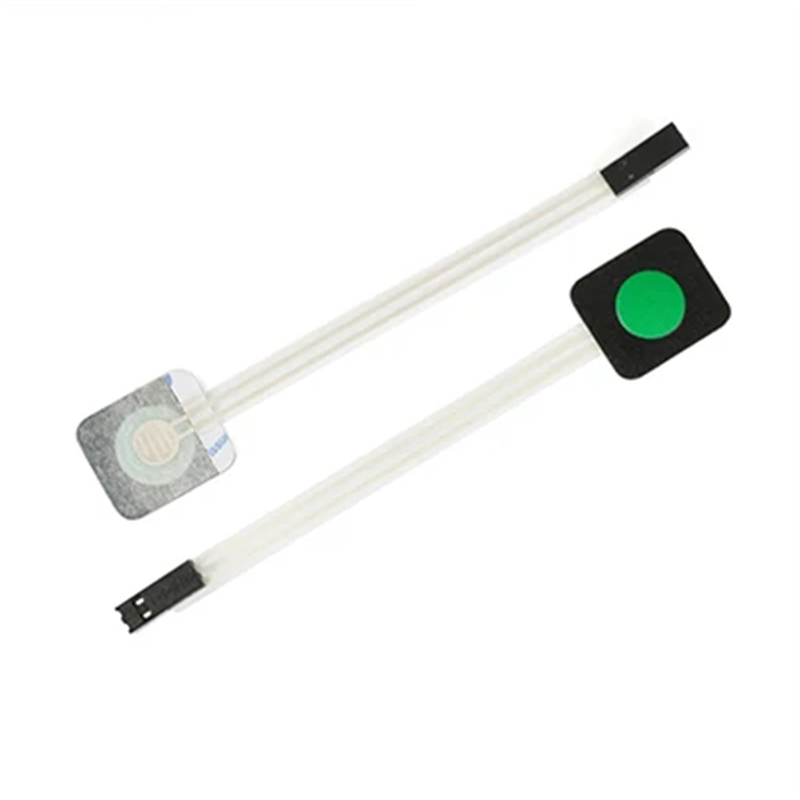

Giới thiệu Bàn phím mềm 1×1 màu xanh lá

Bàn phím mềm 1×1 màu xanh lá có thiết kế nhỏ gọn, dễ kết nối và sử dụng, các chân của 1 phím được nối theo ma trận, tín hiệu khi nhấn phím sẽ là tín hiệu GND (0VDC) hoặc Vcc (5VDC) tùy vào cách quét phím của các bạn kích vào chân Vi điều khiển, bàn phím còn tích hợp vị trí để lắp thêm tụ chống dội (chống nhiễu), phù hợp cho các ứng dụng điều khiển bằng phím bấm.

Bàn phím tích hợp trong nhiều module mạch điện tử như kit phát triển, kit học tập giao tiếp các vi điều khiển như Pic, 8051, AVR, STM,…..

Các mã bàn phím và JoyStick



Sơ đồ nguyên lý key phím 1×1

Thông số kỹ thuật Bàn phím mềm 1×1 màu xanh lá

• Điện áp hoạt động : 35V
• Dòng điện hoạt động : 100mA
• Công suất hoạt động :  1W
• Chuẩn truyền : I/O
• Nhiệt độ bảo quản khuyến nghị: + 15°C-35°C
• Độ ẩm bảo quản: 70%-90%
• Nhiệt độ thử nghiệm: -0°C- +60°C 16H
• Kiểm tra độ ẩm: 70%-90%
• Độ rung: 20G’s msx.(10-200HZ,MIL -STD-202,M204,Điều kiện B)
• Màu nút : màu xanh lá
• Số chân : 2
• Số nút : 1
• Loại : Module
• Quét tích cực : Do người thiết kế
• Mạch in: Loại dán bạc PET
• Điện trở vuông tiêu chuẩn: ≤50mQ/port/mil
• Điện trở tiếp xúc: 10-500Q (thay đổi tùy theo chiều dài dây dẫn và chất liệu)
• Điện trở cách điện: 100MQ 100V
• Điện áp chịu được trung bình: 250VRms (50-60Hz1min)
• Thời gian tác động: ≤5ms
• Độ dày đường: 130,13mm
• Tuổi thọ sử dụng: Loại phím phim trong vòng 500.000 lần

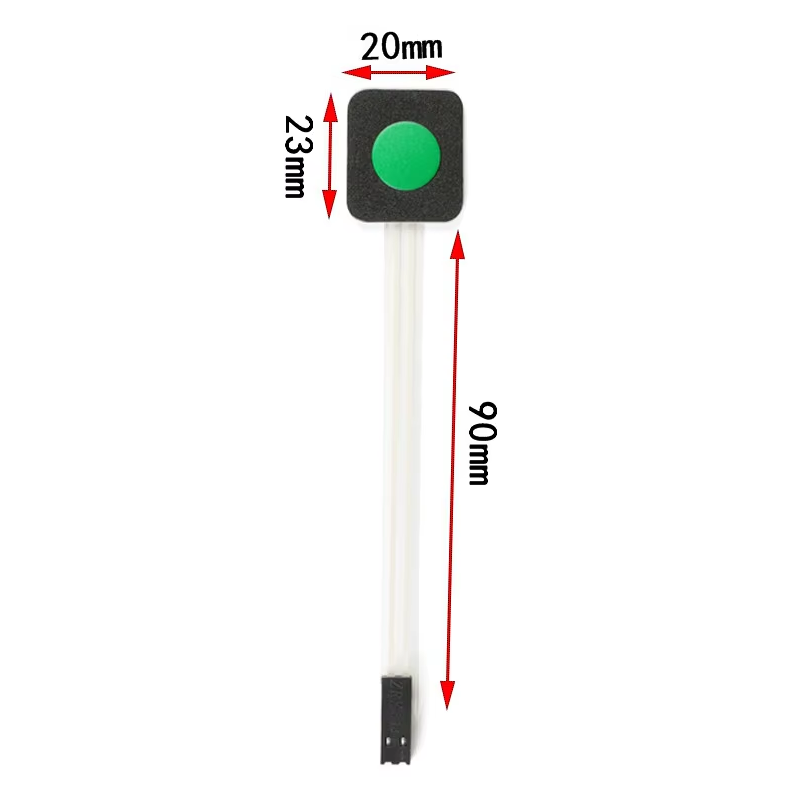

• Kích thước : 20mm*23mm*90mm

Chương trình Test

Nguyên lý kết nối



Chương trình

Thư viện : Tại đây Keypad.h

const int tlacitka[] = {3,2,5,4};
int stisk = 0;

void setup() {
  Serial.begin(9600);
  for(int x=0; x<4; x++)
  {
    pinMode(tlacitka[x], INPUT_PULLUP);
  }
}

void loop(){
  for(int x=0; x<3; x++)
  {
    stisk = digitalRead(tlacitka[x]);
    if (stisk == LOW) {
      Serial.print(x);
      Serial.println(" stisknuto");
      delay(500);
    }
  }
}

Tham khảo chương trình mẫu và thông tin linh kiện chi tiết tại:
