Cảm Biến Âm Thanh AGC MAX9814, Phát hiện âm thanh đọc Analog

Giới thiệu Cảm biến âm thanh AGC MAX9814

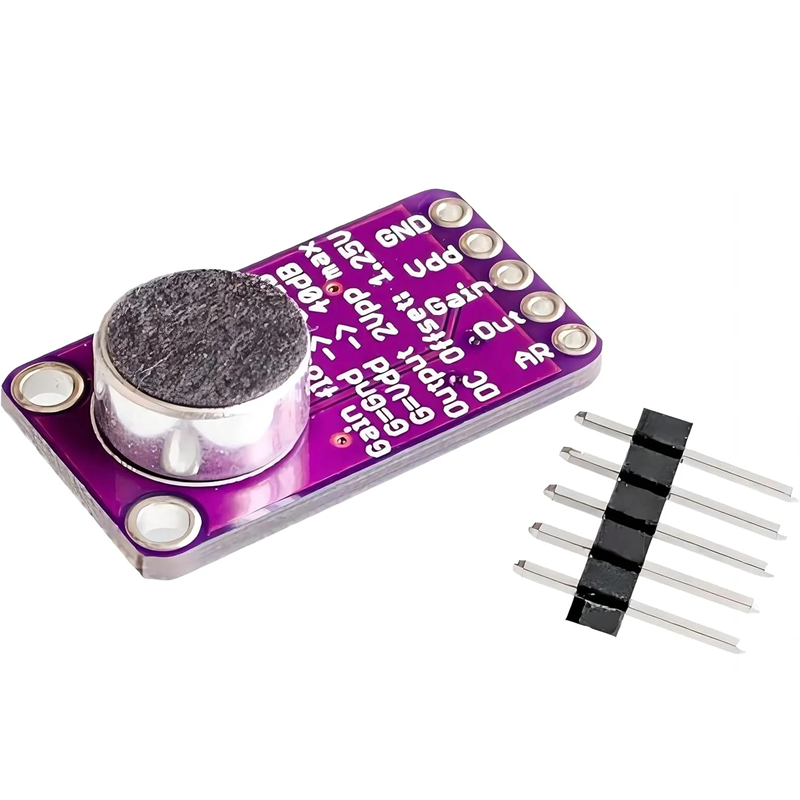

Cảm biến âm thanh tích hợp AGC MAX9814 Microphone Amplifier Module với khả năng tự động điều chỉnh độ khuếch đại (AGC – Automatic Gain Control), điều này có nghĩa là các âm thanh lớn khi qua mạch sẽ tự động giảm tới mức ấn định, tương tự các âm thanh nhỏ hoặc xa sẽ được tự động tăng lên tới mức ấn định mà không cần căn chỉnh thủ công.

Các cảm biến âm thanh khác

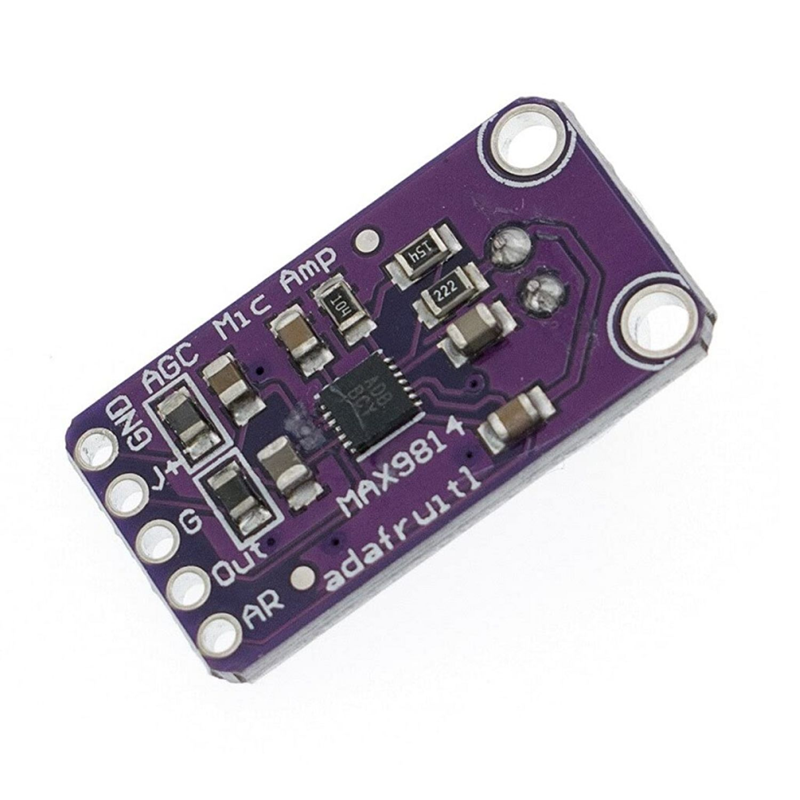

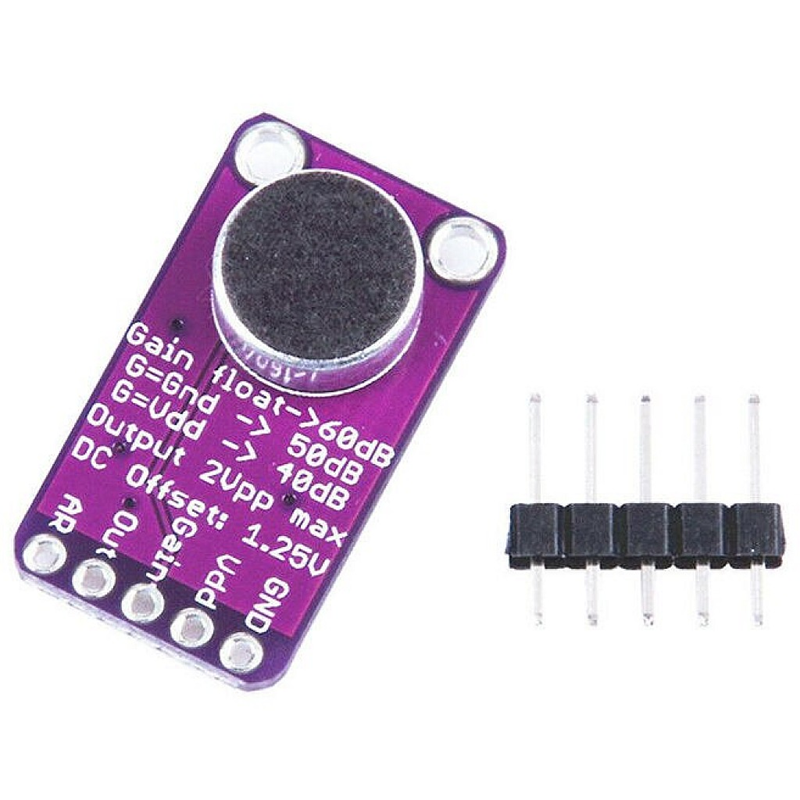

Sử dụng cảm biến AGC MAX9814

• Kết nối GND với GND, VCC đến 2.7-5VDC.
• Để có hiệu suất tốt nhất, hãy sử dụng nguồn cung cấp ổn định nhất (trên Arduino, đây sẽ là nguồn cung cấp 3.3V).
• Dạng sóng âm thanh sẽ xuất hiện từ chân OUT.
• Các đầu ra sẽ có một điện áp khác nhau.
• Nếu thiết bị âm thanh bạn đang sử dụng yêu cầu âm thanh kết hợp AC, hãy đặt một tụ điện 100uF giữa chốt đầu ra và đầu vào của thiết bị của bạn.

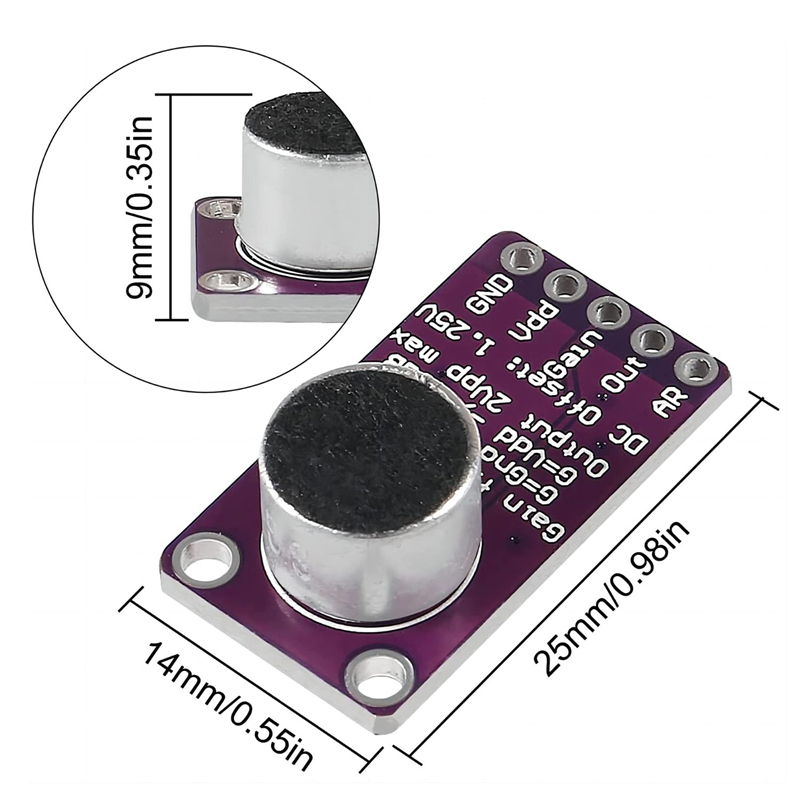

Thông số kỹ thuật module cảm biến âm thanh AGC MAX9814

• Điện áp hoạt động: 2.7v-5.5v
• Dãy điện áp ngõ ra: 2Vpp on 1.25V bias
• Tần số hoạt động: 20Hz – 20 KHz
• Programmable Attack and Release Ratio
• Automatic gain, selectable max from 40dB, 50dB or 60dB
• Low Input-Referred Noise Density of 30nV/ Square Hz
• Low THD: 0.04% (typ).

Chương trình Test sản phẩm

Nguyên lý kết nối

Chương trình

/*
 * Kết nối:
 *          VCC      -----      5V (Arduino)
 *          OUT      -----      A0 (Arduino)
 *          GND      -----      GND (Arduino)
 */

void setup()
{
  Serial.begin(9600);
}

void loop()
{
  Serial.println(analogRead(A0));
}

Tham khảo chương trình mẫu và thông tin linh kiện chi tiết tại:
