Cảm biến ánh sáng BH1750 GY-30, Đo cường độ ánh sáng Lux

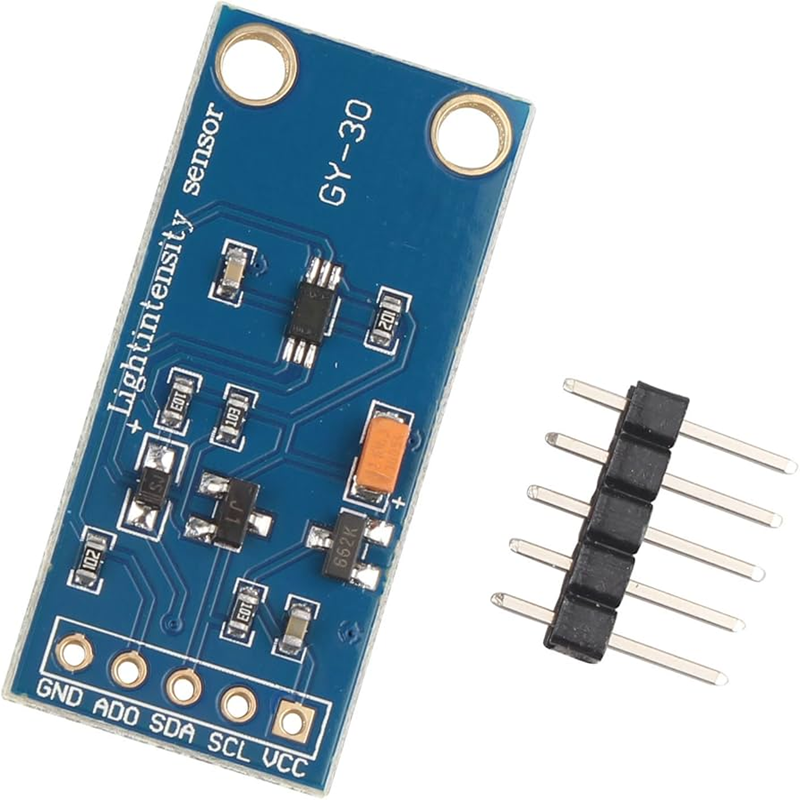

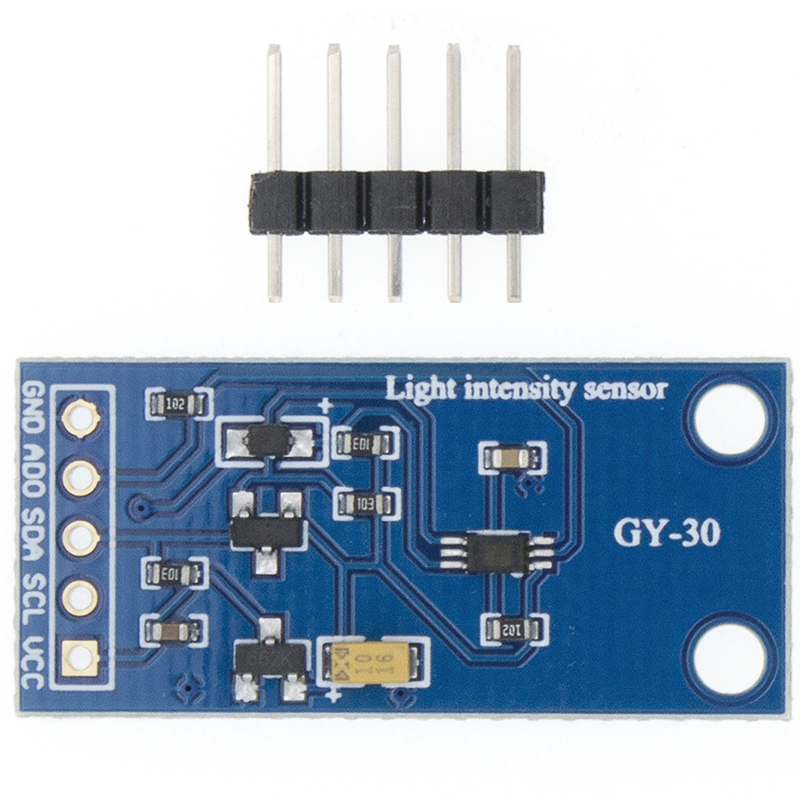

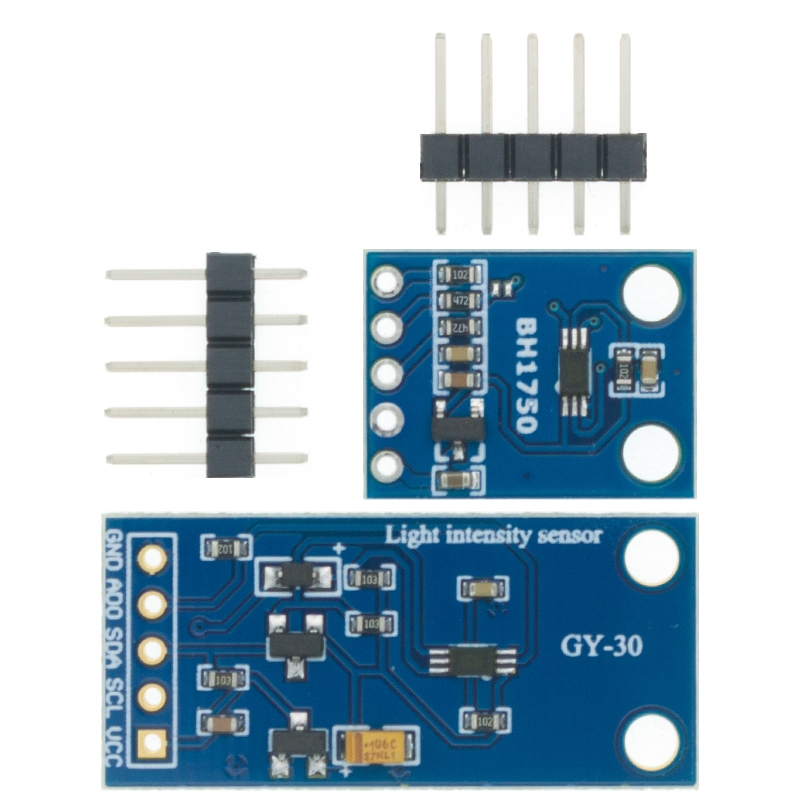

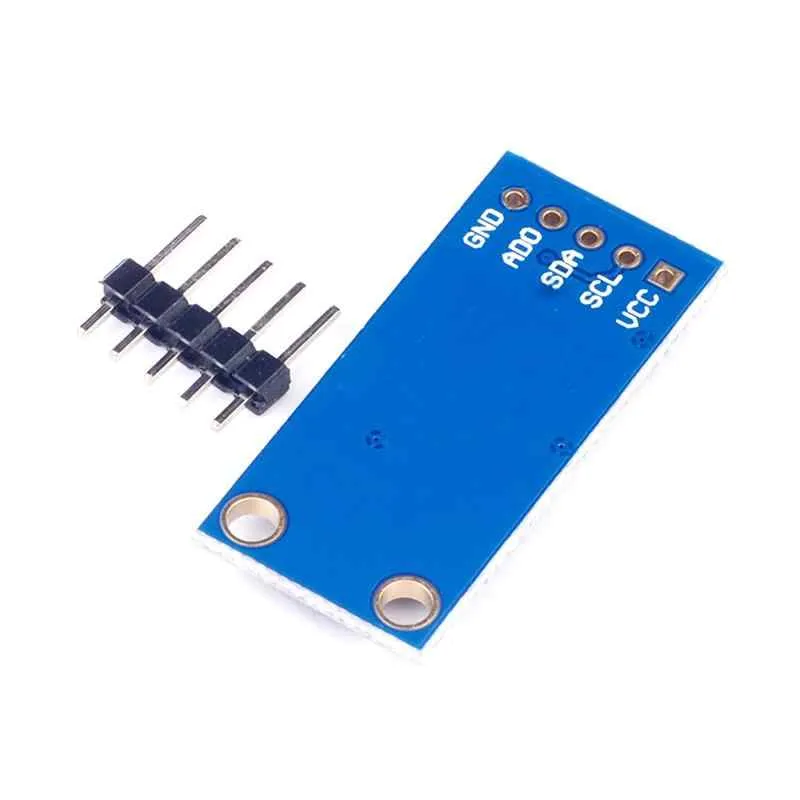

Giới thiệu cảm biến ánh sáng BH1750 GY-30

Cảm biến ánh sáng BH1750 GY-30 Digital Light Sensor được sử dụng để đo cường độ ánh sáng theo đơn vị lux, càm biến có ADC nội và bộ tiền xử lý nên giá trị được trả ra là giá trị trực tiếp cường độ ánh sáng lux mà không phải qua bất kỳ xử lý hay tính toán nào thông qua giao tiếp I2C.

Mô-đun ánh sáng kỹ thuật số BH1750 là mạch tích hợp cảm biến cường độ ánh sáng kỹ thuật số cho giao diện bus nối tiếp hai dây. Độ sáng của đèn nền LCD và bàn phím có thể được điều chỉnh bằng cách sử dụng dữ liệu cường độ ánh sáng được mô-đun thu thập. Độ phân giải của mô-đun có thể phát hiện nhiều thay đổi về cường độ ánh sáng.

Các cảm biến ánh sáng và mưa

Thông số kỹ thuật cảm biến ánh sáng BH1750 GY-30

• Điện áp hoạt động : 3 – 5V
• Dòng điện : 10mA
• Công suất :  50mW
• Chuẩn truyền : I2C (SCL, SDA)
• Phạm vi hoạt động : 360°
• Số chân : 4
• Loại : Module
• Kiểu chân : TTL
• Cường độ sáng : 0 – 65536 lux
• Kích thước : 21*16*3.3mm

Một số ví dụ về khoảng ánh sáng

• Vào buổi tối : 0.001 – 0.02 Lux
• Ánh trăng : 0.02 – 0.3 lux
• Trời nhiều mây trong nhà : 5 – 50 lux
• Trời nhiều mây ngoài trời : 50 – 500 lux
• Trời nắng trong nhà : 100 – 1000 lux
• Ánh sáng cần thiết để đọc sách: 50 – 60 lux

Chương trình Test sản phẩm

Nguyên lý kết nối

Chương trình

Thư viện:  Cảm biến ánh sáng BH1750

#include <Wire.h>
#include <BH1750.h>

BH1750 lightMeter;

void setup(){

  Serial.begin(9600);

  // Initialize the I2C bus (BH1750 library doesn't do this automatically)
  // On esp8266 devices you can select SCL and SDA pins using Wire.begin(D4, D3);
  Wire.begin();

  lightMeter.begin();
  Serial.println(F("BH1750 Test"));

}

void loop() {

  uint16_t lux = lightMeter.readLightLevel();
  Serial.print("Light: ");
  Serial.print(lux);
  Serial.println(" lx");
  delay(1000);

}

Tham khảo chương trình mẫu và thông tin linh kiện chi tiết tại:

HUỲNH NHẬT TÙNG
