Cảm biến ánh sáng GY-2561, Đo cường độ ánh sáng TLS2561

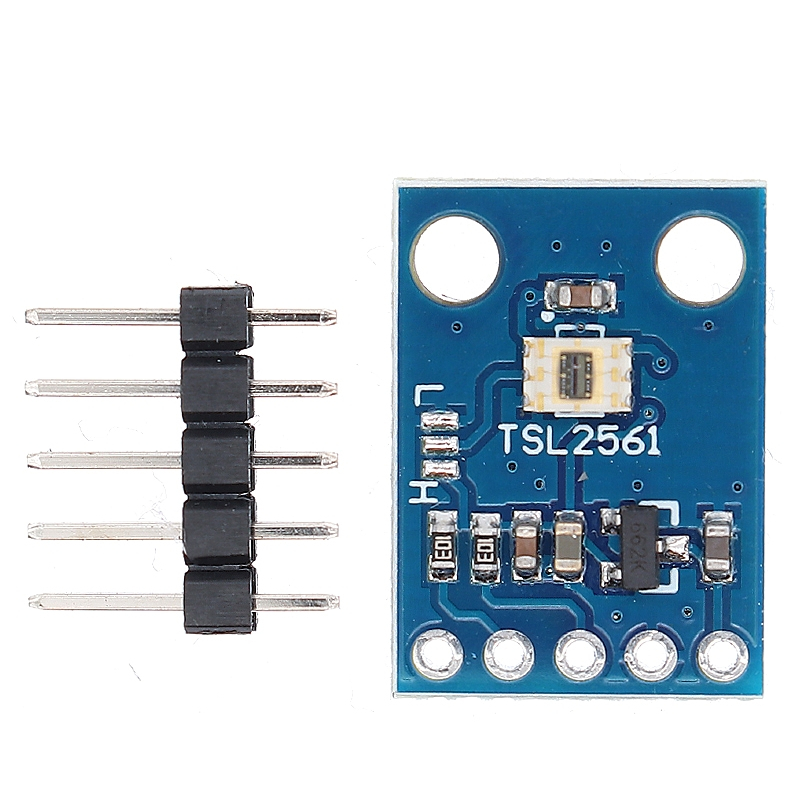

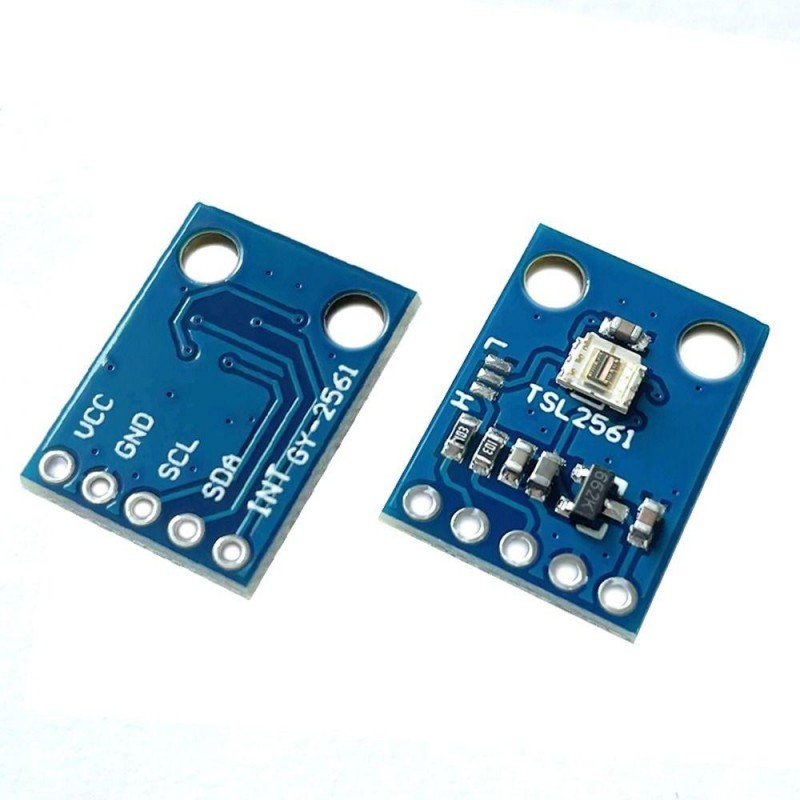

Giới thiệu cảm biến ánh sáng GY-2561

Cảm biến ánh sáng GY-2561 TSL2561 là một cảm biến ánh sáng phức tạp có phản ứng phẳng trên hầu hết các phổ khả kiến. Không giống như các cảm biến đơn giản hơn, TSL2561 đo cả ánh sáng hồng ngoại và ánh sáng nhìn thấy để ước tính chính xác hơn phản ứng của mắt người. là một cảm biến tích hợp (nó hấp thụ ánh sáng trong một khoảng thời gian xác định trước), nó có khả năng đo cả lượng ánh sáng nhỏ và lớn bằng cách thay đổi thời gian tích hợp.

TSL2561 có khả năng giao tiếp I2C trực tiếp và có thể dẫn các phạm vi ánh sáng cụ thể từ 0,1 – 40k+ Lux một cách dễ dàng. Ngoài ra, TSL12561 còn chứa hai bộ chuyển đổi tương tự sang kỹ thuật số (ADC) tích hợp đồng thời dòng điện từ hai điốt quang. yêu cầu điện áp cung cấp 3V và dòng điện cung cấp thấp tối đa 0,6mA.

Các cảm biến ánh sáng và mưa

Thông số kỹ thuật cảm biến ánh sáng GY-2561

• Điện áp hoạt động : 5V
• Dòng điện : 10mA
• Công suất :  50mW
• Chuẩn truyền : I2C (SCL, SDA)
• Phạm vi hoạt động : 360°

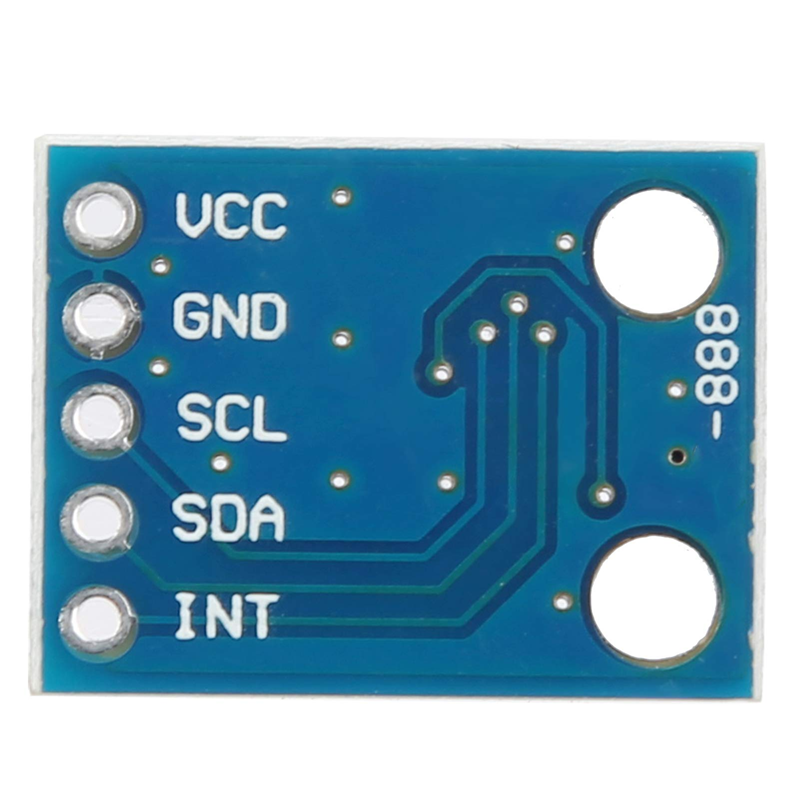

• Số chân : 5
• Loại : Module
• Kiểu chân : TTL
• Cường độ sáng : 0 – 65536 lux

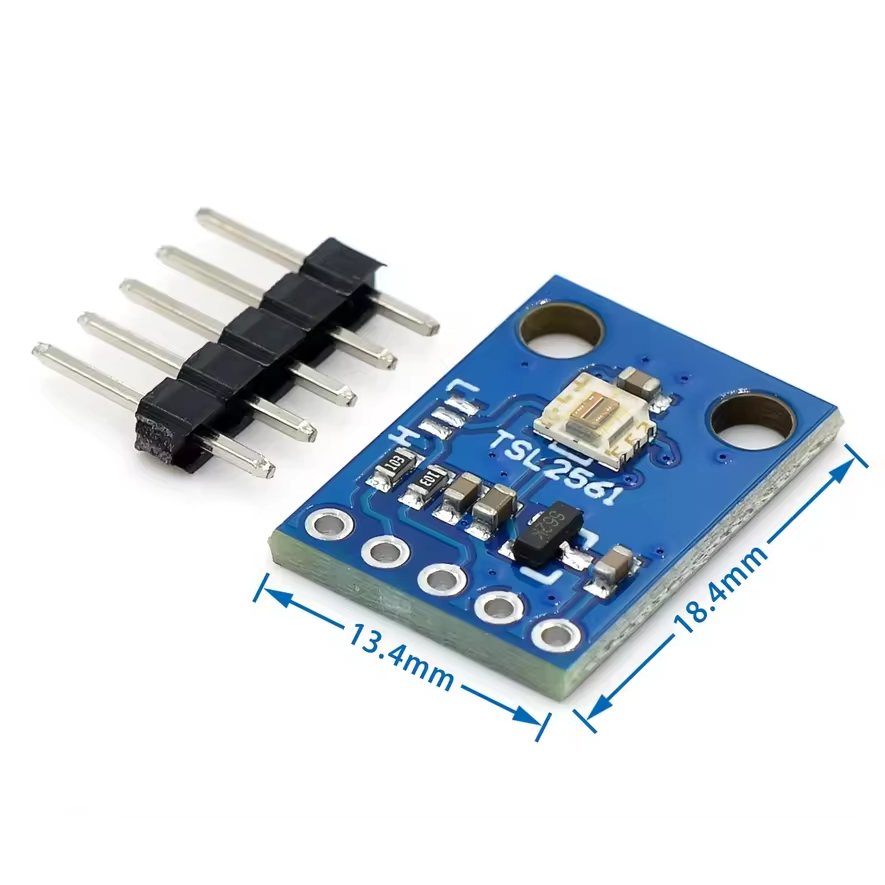

• Kích thước : 18mm * 13mm

Một số ví dụ về khoảng ánh sáng

• Vào buổi tối : 0.001 – 0.02 Lux
• Ánh trăng : 0.02 – 0.3 lux
• Trời nhiều mây trong nhà : 5 – 50 lux
• Trời nhiều mây ngoài trời : 50 – 500 lux
• Trời nắng trong nhà : 100 – 1000 lux
• Ánh sáng cần thiết để đọc sách: 50 – 60 lux

Chương trình Test sản phẩm

Nguyên lý kết nối

Chương trình

Thư viện:  TSL2561.h

#include <Wire.h>
#include "TSL2561.h"

// Example for demonstrating the TSL2561 library - public domain!

// connect SCL to analog 5
// connect SDA to analog 4
// connect VDD to 3.3V DC
// connect GROUND to common ground
// ADDR can be connected to ground, or vdd or left floating to change the i2c address

// The address will be different depending on whether you let
// the ADDR pin float (addr 0x39), or tie it to ground or vcc. In those cases
// use TSL2561_ADDR_LOW (0x29) or TSL2561_ADDR_HIGH (0x49) respectively
TSL2561 tsl(TSL2561_ADDR_FLOAT);

void setup(void) {
  Serial.begin(9600);

  if (tsl.begin()) {
    Serial.println("Found sensor");
  } else {
    Serial.println("No sensor?");
    while (1);
  }

  // You can change the gain on the fly, to adapt to brighter/dimmer light situations
  //tsl.setGain(TSL2561_GAIN_0X);         // set no gain (for bright situtations)
  tsl.setGain(TSL2561_GAIN_16X);      // set 16x gain (for dim situations)

  // Changing the integration time gives you a longer time over which to sense light
  // longer timelines are slower, but are good in very low light situtations!
  tsl.setTiming(TSL2561_INTEGRATIONTIME_13MS);  // shortest integration time (bright light)
  //tsl.setTiming(TSL2561_INTEGRATIONTIME_101MS);  // medium integration time (medium light)
  //tsl.setTiming(TSL2561_INTEGRATIONTIME_402MS);  // longest integration time (dim light)

  // Now we're ready to get readings!
}

void loop(void) {
  // Simple data read example. Just read the infrared, fullspecrtrum diode
  // or 'visible' (difference between the two) channels.
  // This can take 13-402 milliseconds! Uncomment whichever of the following you want to read
  uint16_t x = tsl.getLuminosity(TSL2561_VISIBLE);
  //uint16_t x = tsl.getLuminosity(TSL2561_FULLSPECTRUM);
  //uint16_t x = tsl.getLuminosity(TSL2561_INFRARED);

  Serial.print(x, DEC);
  Serial.print("\t");
  // More advanced data read example. Read 32 bits with top 16 bits IR, bottom 16 bits full spectrum
  // That way you can do whatever math and comparisons you want!
  uint32_t lum = tsl.getFullLuminosity();
  uint16_t ir, full;
  ir = lum >> 16;
  full = lum & 0xFFFF;
  Serial.print("IR: "); Serial.print(ir);   Serial.print("\t\t");
  Serial.print("Full: "); Serial.print(full);   Serial.print("\t");
  Serial.print("Visible: "); Serial.print(full - ir);   Serial.print("\t");

Tham khảo chương trình mẫu và thông tin linh kiện chi tiết tại:
