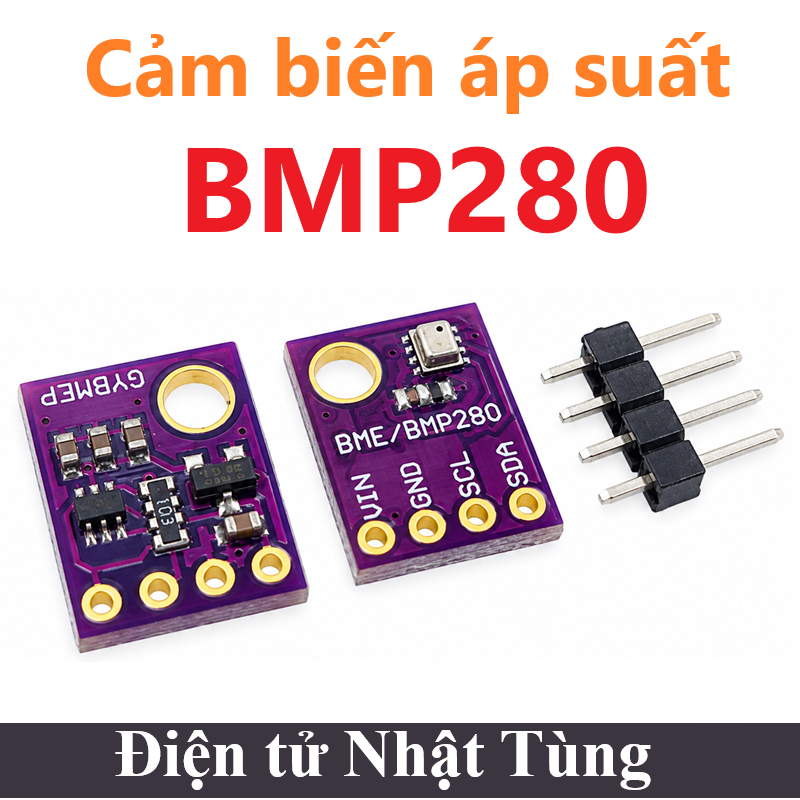

Cảm biến áp suất BMP280, Đo áp suất không khí và nhiệt độ

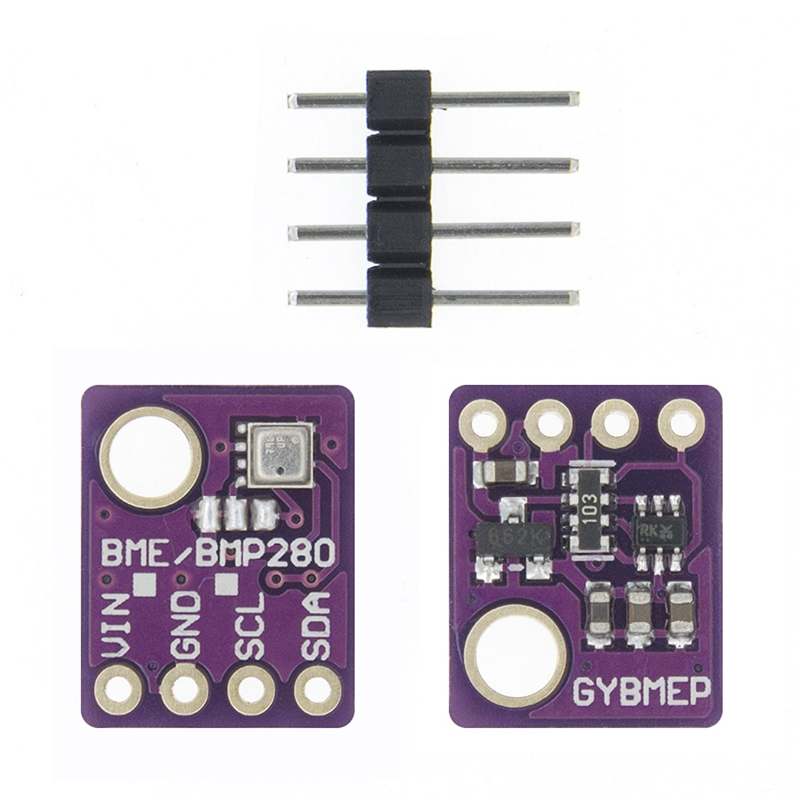

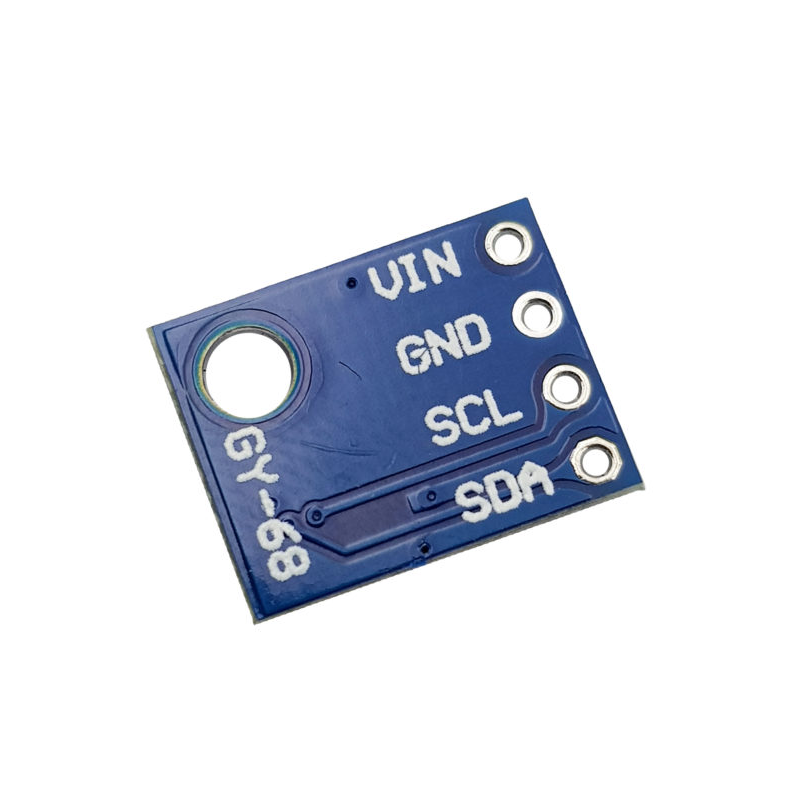

Giới thiệu Cảm biến áp suất BMP280 nhiệt độ và áp suất không khí

Cảm biến áp suất BMP280 được sử dụng như một áp kế điện tử giúp đo áp suất, độ ẩm, nhiệt độ của môi trường (không khí), cảm biến có thiết kế nhỏ gọn, độ bền cao có thể sử dụng ở trong nhà và ngoài trời với các ứng dụng nhà thông minh, dự báo thời tiết, vườn thông minh,…, cảm biến sử dụng giao tiếp I2C rất dễ kết nói và điều khiển với bộ thư viện có sẵn trên Arduino ngoài ra có thể kết hợp với các vi điều khiển khác như Pic, 8051, STM, AVR….

Cảm biến đo nhiệt độ – Áp suất

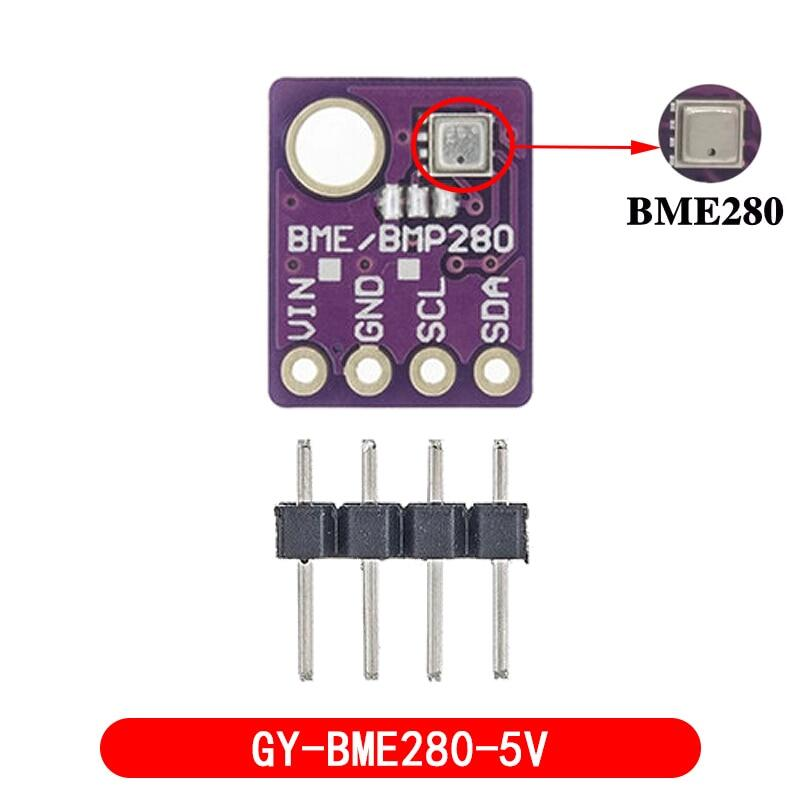

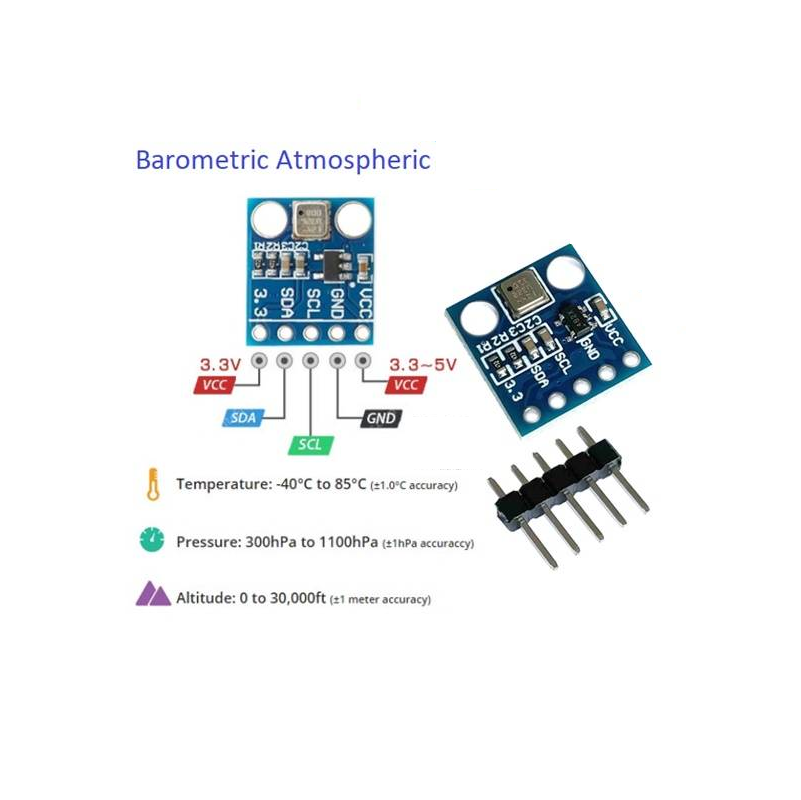

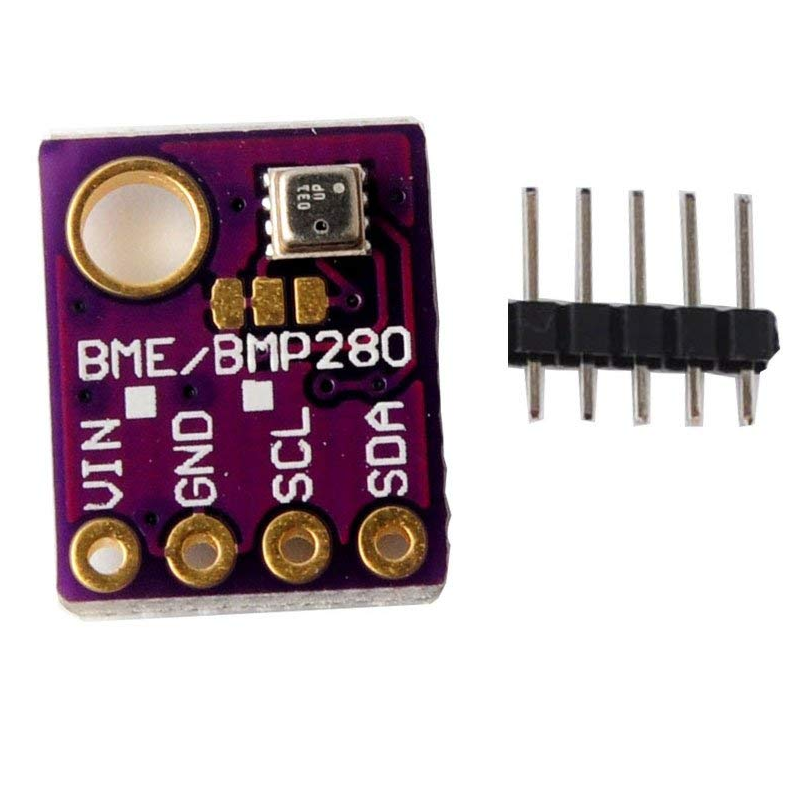

Chức năng các chân

• Vcc : chân nguồn dương VCC cấp nguồn từ 5VDC.
• GND : Chân cấp nguồn 0V
• SCL/SDA : Chân tạo xung của chuẩn I2C/ Chân tạo xung của chuẩn SPI.
• SDA/MOSI : Chân truyền Data của chuẩn I2C/ Chân truyền Data của chuẩn SPI
• CSB/CS : Chân chọn giao thức I2C hoặc SPI .
• SDO/MISO : Là chân đầu ra dữ liệu nối tiếp đưa giá trị ra đầu ra chuẩn SPI.

Thông số kỹ thuật Cảm biến áp suất BMP280

• Điện áp hoạt động : 5V
• Dòng điện : 0.5uA
• Công suất :  Nhỏ
• Chuẩn truyền : I2C và SPI
• Tốc độ I2C Max: 3.8MHz
• Nhiệt độ hoạt động : -40°C – 85°C
• Dãy hoạt động : 300 – 1100hPa (+9000m – 500m)
• Độ chính xác tương đối : ± 12 hPa (tương ứng với ± 1 m 950 ~ 1050hPa @ 25°C)
• Độ chính xác tuyệt đối : ± 1 hPa (950 … 1050 hPa, 0 ~+ 40 ° C)
• Hệ số bù nhiệt độ : 1.5 Pa/K, ứng với At 12.6cm /K (khoản 25~40°C tại 900hPa)
• Sai số nhiệt độ : 1°C
• Sai số độ ẩm : 3%
• Sai số áp suất : 12Pa – 100Pa
• Số chân : 6
• Loại : Module
• Kiểu chân : TTL
• Kích thước : 21mm*18mm

Chương trình Test sản phẩm cảm biến BMP280

Nguyên lý kết nối

Chương trình

Thư viện : BMP280.h     Hoặc tải trực tiếp trên Arduino IDE

#include <Wire.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BME280.h>
#define SEALEVELPRESSURE_HPA (1013.25)
Adafruit_BME280 bme;
void setup() {
    Serial.begin(9600);
    if (!bme.begin(0x76)) {
        Serial.println("Could not find a valid BME280 sensor, check wiring!");
        while (1);
    }
}
void loop() {
    Serial.print("Temperature = ");
    Serial.print(bme.readTemperature());
    Serial.println("*C");
    Serial.print("Pressure = ");
    Serial.print(bme.readPressure() / 100.0F);
    Serial.println("hPa");
    Serial.print("Approx. Altitude = ");
    Serial.print(bme.readAltitude(SEALEVELPRESSURE_HPA));
    Serial.println("m");
    Serial.print("Humidity = ");
    Serial.print(bme.readHumidity());
    Serial.println("%");
    Serial.println();
    delay(1000);
}

Tham khảo chương trình mẫu và thông tin linh kiện chi tiết tại:
