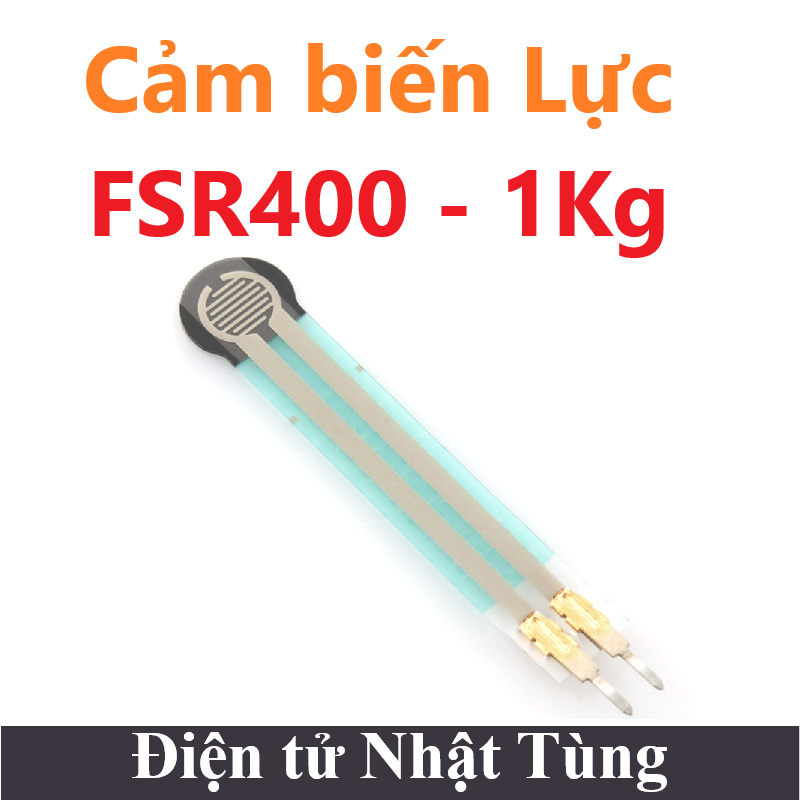

Giới thiệu cảm biến lực FSR400 1Kg
Cảm biến lực FSR400 1KG là cảm biến áp suất FSR400 (Force Sensing Resistor) là một dạng điện trở cảm ứng lực đơn (single-zone) gọi tắt là “trở ứng lực”, đã được tối ưu hóa để sử dụng trong việc chạm để điều khiển của con người đối với các thiết bị như điện tử tự động, các hệ thống trong y tế, các ứng dụng công nghiệp và robot…
Các cảm biến lực FSR là dạng linh kiện hai dây, chúng được coi là cảm biến có dạng film polyme – PTF (polymer thick film), thể hiện sự giảm nội trở khi có sự tăng áp lực trên bề mặt của cảm biến.
Cảm biến lực,áp suất FSR400 siêu mỏng plantar đệm công tắc áp suất.Giới hạn cảm biến có hạn nên không thích hợp sử dụng cho cân. Ứng dụng : thử nghiệm áp lực đất đo lường, kiểm tra áp suất nguyên liệu phân phối đo lường
Thông số kỹ thuật cảm biến Lực FSR400 1Kg
- Thời gian kích hoạt: 0.015ms
- Điện tích cảm ứng: đường kính tròn 13mm.
- Tín hiệu trả về: Điện trở biến thiên theo áp lực nhấn.
- Dãy : Cảm ứng được lực từ 1N đến 20N (100g to 1kg)
- Dạng : Film siêu mỏng dày 0.45 mm
- Độ bền : 10 triệu lần nhấn.
- Kích thước: 60 x 19 x 0.45 mm
- Độ dày : 0.35mm
- Lực kích hoạt : 10g
- Độ trễ : +10%, (rf+-rf-)/fr+, 500g lực
- Chế độ áp lực : tĩnh hoặc động (trong tần số 10hz)
- Thời gian kích hoạt : 0.015ms.
- thời gian phản hồi : 10ms.
- Nhiệt độ hoạt động : -40°C ~ +85°C
- Độ ẩm hoạt động : 95%
Chương trình Test
Nguyên lý kết nối
Chương trình
#define FORCE_SENSOR_PIN A0 // the FSR and 10K pulldown are connected to A0 void setup() { Serial.begin(9600); } void loop() { int analogReading = analogRead(FORCE_SENSOR_PIN); Serial.print("Force sensor reading = "); Serial.print(analogReading); // print the raw analog reading if (analogReading < 10) // from 0 to 9 Serial.println(" -> no pressure"); else if (analogReading < 200) // from 10 to 199 Serial.println(" -> light touch"); else if (analogReading < 500) // from 200 to 499 Serial.println(" -> light squeeze"); else if (analogReading < 800) // from 500 to 799 Serial.println(" -> medium squeeze"); else // from 800 to 1023 Serial.println(" -> big squeeze"); delay(1000); }
