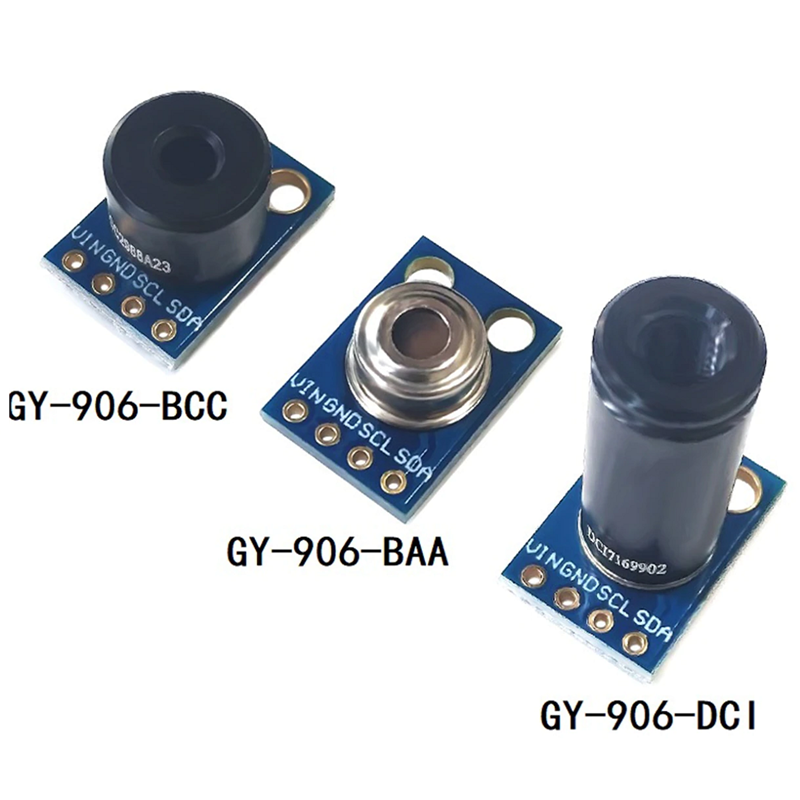

Cảm biến nhiệt độ MLX90614 GY-906 BAA, Nhiệt độ hồng ngoại không tiếp xúc

Giới thiệu Cảm biến nhiệt độ MLX90614 GY-906 BAA

Cảm biến nhiệt độ MLX90614 GY-906 BAA là loại cảm biến đo nhiệt độ hồng ngoại không tiếp xúc dùng chip MXL90614 sử dụng giao tiếp I2C có thể dễ dàng kết nối với bất cứ vi điều khiển nào.

MLX90614 là Cảm biến nhiệt độ kỹ thuật số hồng ngoại không tiếp xúc (IR) có thể được sử dụng để đo nhiệt độ của một đối tượng cụ thể, từ -70 ° C đến 382,2 ° C. Cảm biến sử dụng tia IR để đo nhiệt độ của đối tượng mà không cần bất kỳ vật lý nào. liên lạc và giao tiếp với vi điều khiển bằng giao thức I2C.

Các cảm biến khác: Cảm biến Nhiệt độ – Độ ẩm

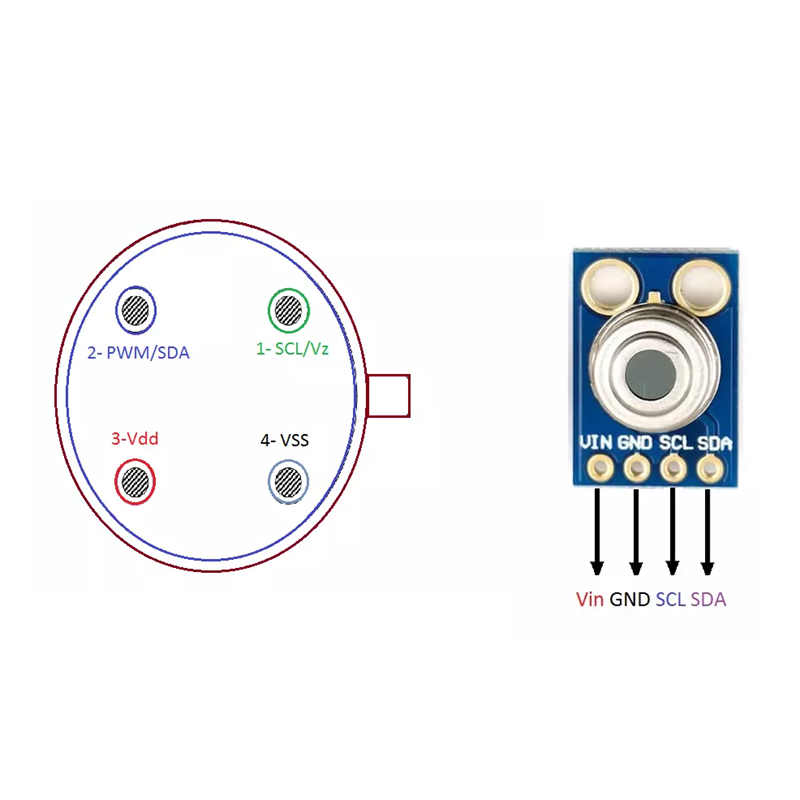

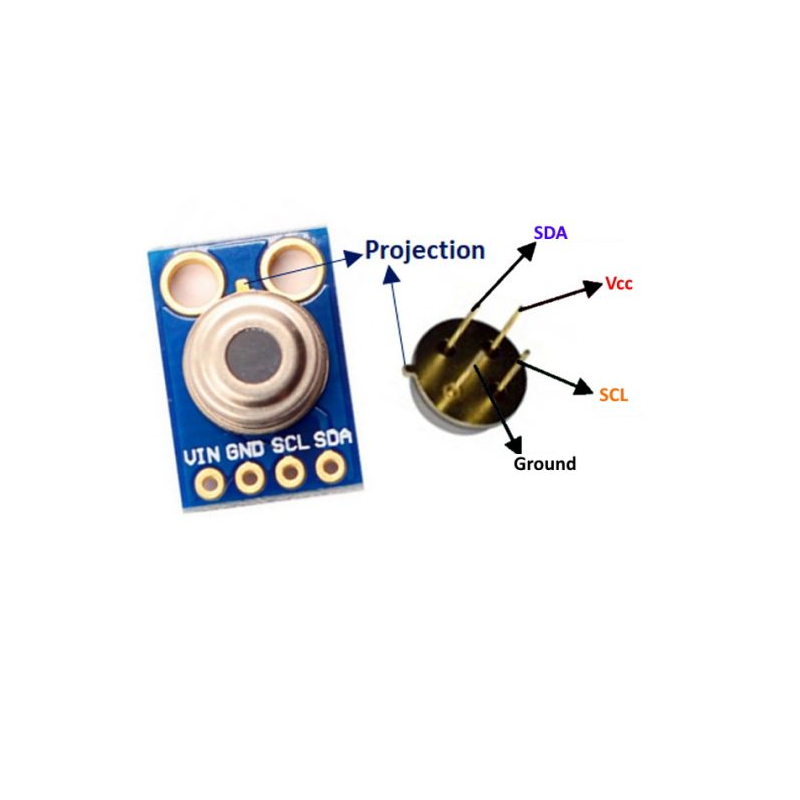

Chức năng các chân

• Vcc : chân nguồn dương 5V
• GND: Chân cấp nguồn 0V
• SCL : Chân tạo xung chuẩn I2C
• SDA : Chân đọc tín hiệu chuẩn I2C .

Lưu ý khi sử dụng cảm biến

• CHỈ sử dụng cảm biến trong môi trường nhiệt độ phòng hoặc thuần hơi nước
• KHÔNG sử dụng trong môi trường nước trực tiếp
• KHÔNG ủ kín cảm biến vào môi trường ẩm ướt hoặc môi trường đất.

Thông số kỹ thuật Cảm biến nhiệt độ MLX90614 GY-906 BAA

• Điện áp hoạt động: 3.6V đến 5V (có sẵn trong phiên bản 3V và 5V)
• Cung cấp hiện tại: 1.5mA
• Phạm vi nhiệt độ đối tượng: -70 ° C đến 382,2 ° C
• Phạm vi nhiệt độ môi trường: -40 ° C đến 125 ° C
• Độ chính xác: 0,02 ° C
• Trường nhìn: 80 °
• Khoảng cách giữa đối tượng và cảm biến: 2cm-5cm (ước chừng)

Ứng dụng

• Độ chính xác cao không tiếp xúc nhiệt độ
• Cảm biến độ nhạy nhiệt cho hệ thống điều khiển điều hòa không khí di động
• Yếu tố cảm biến nhiệt độ cho dân cư, thương mại và công nghiệp xây dựng điều hòa kính chắn gió defogging
• Phát hiện góc mù ô tô
• Kiểm soát nhiệt độ công nghiệp của các bộ phận chuyển động
• Kiểm soát nhiệt độ trong máy in và máy photocopy
• Thiết bị gia dụng có kiểm soát nhiệt độ
• Chăm sóc sức khỏe
• Giám sát chăn nuôi
• Phát hiện chuyển động
• Điều khiển nhiệt độ nhiều vùng – lên đến 127 bộ cảm biến có thể được đọc thông qua 2 dây phổ biến
• Đo nhiệt độ cơ thể

Chương trình Test sản phẩm

Nguyên lý kết nối

Chương trình

Thư viện : Adafruit_MLX90614.h  Hoặc tải trực tiếp trên IDE Arduino với tên Adafruit_MLX90614

/***************************************************
  Kết nối:
            MLX90614                UNO R3              MEGA
              VIN                     5V                 5V
              GND                     GND                GND
              SCL                     A5                 SCL
              SDA                     A4                 SDA


  Nạp code mở Serial Monitor chọn No line ending, baud 9600.


#include <Wire.h>
#include <Adafruit_MLX90614.h>

Adafruit_MLX90614 mlx = Adafruit_MLX90614();

void setup() {
  Serial.begin(9600);

  Serial.println("Adafruit MLX90614 test");

  mlx.begin();
}

void loop() {
  Serial.print("Ambient = "); Serial.print(mlx.readAmbientTempC());
  Serial.print("*CtObject = "); Serial.print(mlx.readObjectTempC()); Serial.println("*C");
  Serial.print("Ambient = "); Serial.print(mlx.readAmbientTempF());
  Serial.print("*FtObject = "); Serial.print(mlx.readObjectTempF()); Serial.println("*F");

  Serial.println();
  delay(500);
}

Tham khảo chương trình mẫu và thông tin linh kiện chi tiết tại:
