CHUYỂN ĐỔI ĐỘ K 4-20mA 0-300ºC, BỘ CHUYỂN ĐỔI ĐỘ K

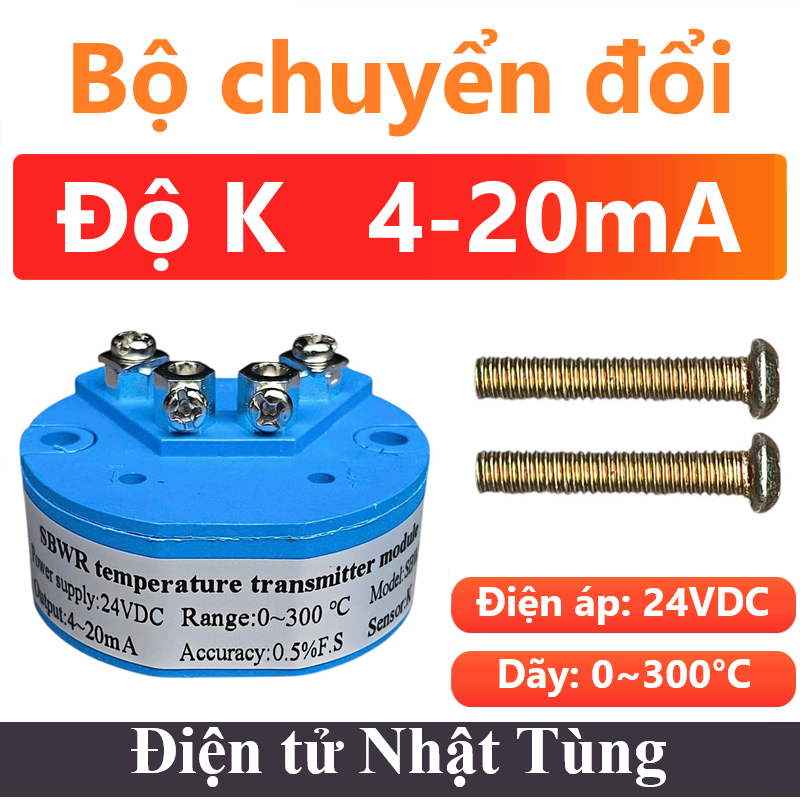

Giới thiệu bộ chuyển đổi độ K 4-20mA 0-300ºC

Bộ chuyển đổi Độ K 4-20ma 0-300ºC Là bộ chuyển đổi tín hiệu nhiệt cặp nhiệt loại K sang tín hiệu 4-20mA hoặc 0-10Vdc, lắp vào các đầu can nhiệt K.

Với  kích thước nhỏ gọn có thể lắp vào trong các đầu can nhiệt K (đầu củ hành), hoặc cũng có thể lắp vào các loại cảm biến khác, miễn là cảm biến nhiệt độ K.

Module chuyển đổi tín hiệu trả về của cảm biến sang tín hiệu dòng điện, chống nhiễu tốt, thích hợp sử dụng với tính toán chính xác cao.

Thông số kỹ thuật

• Module : SBWR-2260
• Điện áp hoạt động : 24V
• Dòng điện : 0.2mA
• Giới hạn dòng điện đầu ra : 26mA
• Công suất :  4.8mW
• Chuẩn truyền : Analog (A0)
• Nhiệt độ hoạt động : 0°C – 300°C
• Bộ chuyển đổi : 4mA – 20mA
• Sai số nhiệt độ : 0.5% FS
• Dãy điện trở : 0Ω – 500Ω
• Hệ số nhiệt độ : 25ppM/°CF.S
• Hệ số nguồn : 104ppM/VF.S
• Độ ẩm làm việc : 85% (Không có nước ngưng lại)
• Áp suất khí quẩn : 80kPa – 110kPa
• Nội trở dây điện : 35Ω
• Nhiệt độ bảo quản : -20°C – 80°C
• Cân nặng : 43.5g
• Vít: M4x2
• Vít đầu cuối : M3x5
• Chất liệu: ABS/PA66 (VL94)
• Số chân : 4
• Loại : Module

Cách thiết lập nguồn bộ chuyển đổi độ K 4-20mA 0-300ºC

Link mua hàng: Cảm biến Pt100

Link mua hàng: Bộ chuyển đổi Pt100 sang 4 – 20mA

Link mua hàng: Bộ chuyển đổi Pt100 sang 0 – 10V

Link mua hàng: Bộ chuyển đổi Độ K sang 4 – 20mA



Cách tính điện trở R: R = U/I Với Imax = 20mA.

• Nếu sử dụng vi điều khiển thì Umax=5V => R = 5V/20mA = 250Ω.
• Nếu sử dụng cho các PLC,… thì Umax=Tùy vào hệ thống => R = 5V/20mA = ????

Chương trình Test sản phẩm

Nguyên lý kết nối

Đang cập nhật



Chương trình

Đang cập nhật
