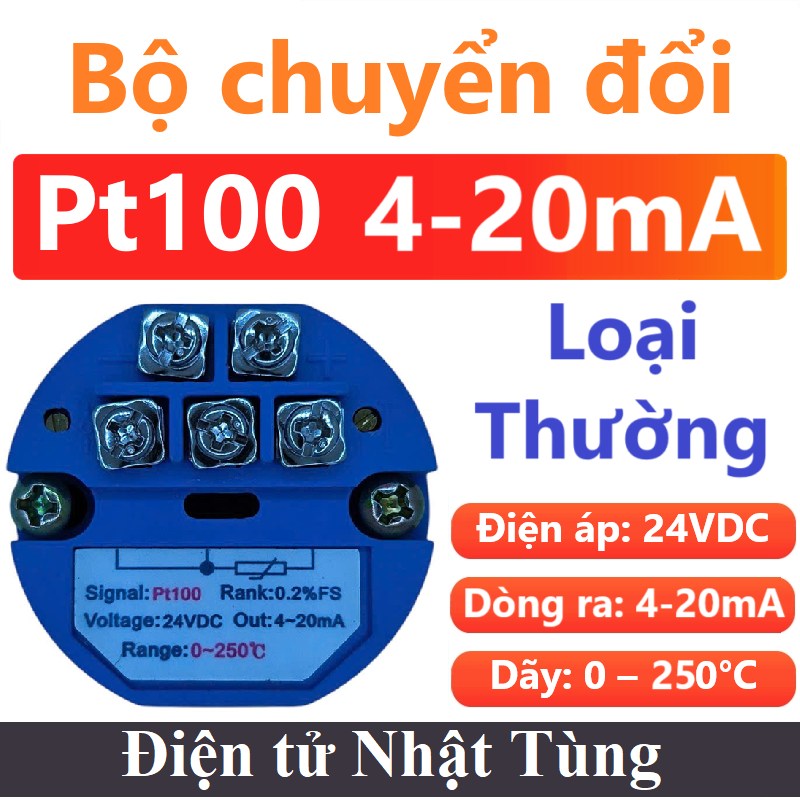

Bộ chuyển đổi Pt100 4-20mA 0º-250ºC, Nhiệt độ 0-250 độ C – Loại thường

Giới thiệu Bộ chuyển đổi Pt100 4-20mA 0º-250ºC

Bộ chuyển đổi pt100 4-20mA 0º-250ºC là công cụ chuyên dùng để tín hiệu dạng điện trở từ pt100 sang tín hiệu 4-20mA để Analog dễ dàng hơn tạo độ chính xác cao, tín hiệu nhiệt độ nhận từ pt100 không thể trực tiếp đưa vào các bộ PCL hay các bộ control vì vậy cần dùng Bộ chuyển này chuyển sang 4-20mA để đưa tín hiệu vào các thiết bị đó.

Module chuyển đổi tín hiệu trả về của cảm biến PT100 sang tín hiệu dòng điện, chống nhiễu tốt, thích hợp sử dụng trong công nghiệp với tính toán chính xác cao

Thông số kỹ thuật

• Module : SBWZ
• Điện áp hoạt động : 24V
• Dòng điện : 0.2mA
• Giới hạn dòng điện đầu ra : 26mA
• Công suất :  4.8mW
• Chuẩn truyền : Analog (A0)
• Nhiệt độ hoạt động : 0°C – 250°C
• Bộ chuyển đổi : 4mA – 20mA
• Sai số nhiệt độ : 0.2%FS
• Dãy điện trở : 250Ω – 500Ω
• Hệ số nhiệt độ : 25ppM/°CF.S
• Hệ số nguồn : 104ppM/VF.S
• Độ ẩm làm việc : 90% (Không có nước ngưng lại)
• Áp suất khí quẩn : 80kPa – 110kPa
• Nội trở dây điện : 35Ω
• Nhiệt độ bảo quản : -30°C – 80°C
• Cân nặng : 45g
• Vít: M4x2
• Vít đầu cuối : M3x5
• Chất liệu: ABS/PA66 (VL94)
• Số chân : 5
• Loại : Module

Cách thiết lập nguồn bộ chuyển đổi pt100 4-20mA 0º-250ºC

Link mua hàng: Cảm biến Pt100

Link mua hàng: Cảm biến độ K

Link mua hàng: Bộ chuyển đổi Pt100 sang 4 – 20mA

Cách tính điện trở R: R = U/I Với Imax = 20mA.

• Nếu sử dụng vi điều khiển thì Umax=5V => R = 5V/20mA = 250Ω.
• Nếu sử dụng cho các PLC,… thì Umax=Tùy vào hệ thống => R = 5V/20mA = ????

Link mua hàng: Bộ chuyển đổi Pt100 sang 0 – 10V

Tham khảo chương trình mẫu và thông tin linh kiện chi tiết tại:
