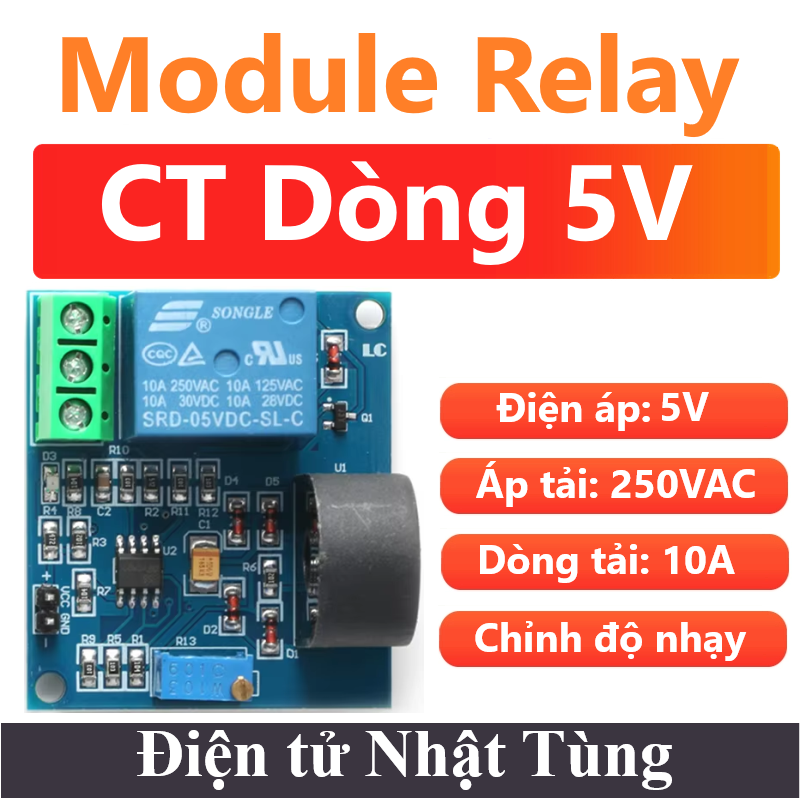

CÔNG TẮC DÒNG RELAY 5V, RELAY CÔNG SUẤT 250V – 10A

Giới thiệu công tắc dòng Relay 5V

Công tắc dòng relay 5V với Dòng điện hoạt động này có thể điều chỉnh được, tối thiểu là 0.3A. Dòng chịu đựng tối đa 5A.

Công tắc cảm biến quá dòng AC 5A module có tác dụng ngắt những thiết bị AC khi mà dòng tiêu thụ của thiết bị đột ngột lên cao hơn dòng cài đặt. Dòng điện có thể điều chỉnh từ 5A trở xuống.

Thông số kỹ thuật công tắc dòng relay 5v

• Điện áp hoạt động: 5V DC
• Dòng điện hoạt động max :80mA
• Công suất hoạt động Max : 400mW
• Điện áp kích tải max : 250V AC
• Điện áp kích tải max : 10V DC
• Dòng điện kích tải max : 10A AC
• Công suất tải Max : 2500W
• Nhiệt độ hoạt động : -20°C – 125°C
• Tần số hoạt động : 25KHz
• Trọng lượng : 39g
• Kích thước : 50mm * 26mm

Chức năng chân

• Vcc+: Cực dương của nguồn điện 5V DC
• GND-: Cực âm của nguồn điện 0V DC
• Cắm cảm biến : Không phân biệt cực
• Biến trở : Chỉnh độ nhạy của cảm biến
• Đầu cuối thường đóng (NC): Đầu cuối thường đóng của rơle
• Đầu cuối chung (COM): Đầu cuối chung cực của rơle
• Cực mở thường (NO): Cực mở thường xuyên của rơle
