CÔNG TẮC JOYSTICK ĐƠN 10K, ĐIỀU KHIỂN ĐA HƯỚNG PS2

Giới thiệu công tắc joystick đơn 10k

Công tắc Joystick đơn 10k thường được sử dụng để làm tay cầm hoặc cần điều khiển, mạch có kích thước nhỏ gọn với bốn lỗ ốc trên mạch rất dễ gá bắt.

Module joytick điều khiển đơn rất dễ sử dụng, chỉ cần cấp nguồn cho mạch, các tín hiệu trả ra bao gồm tín hiệu Ananog của hai trục X,Y và 1 nút bấm.

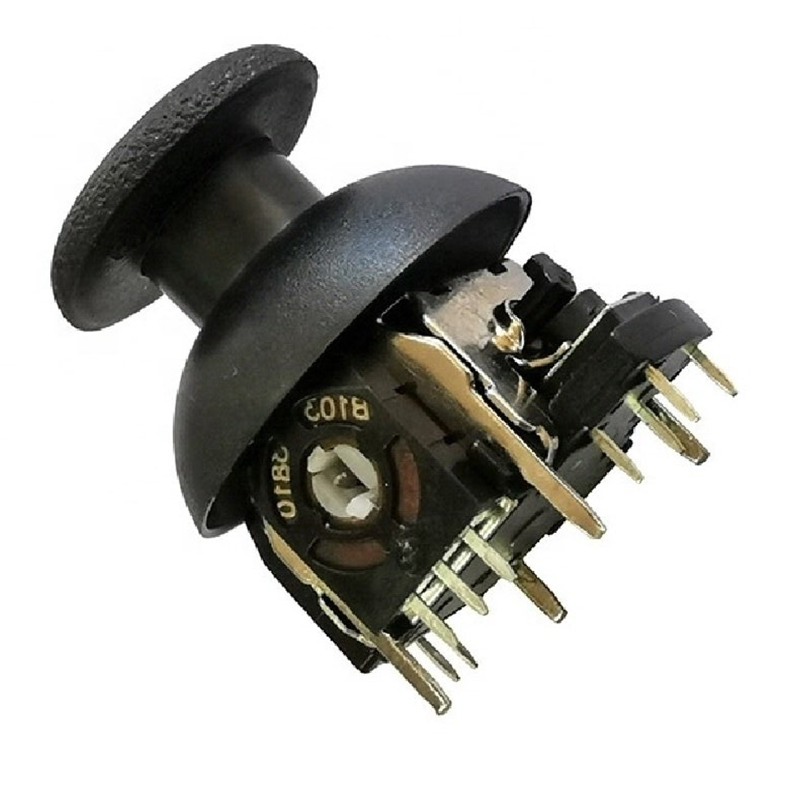

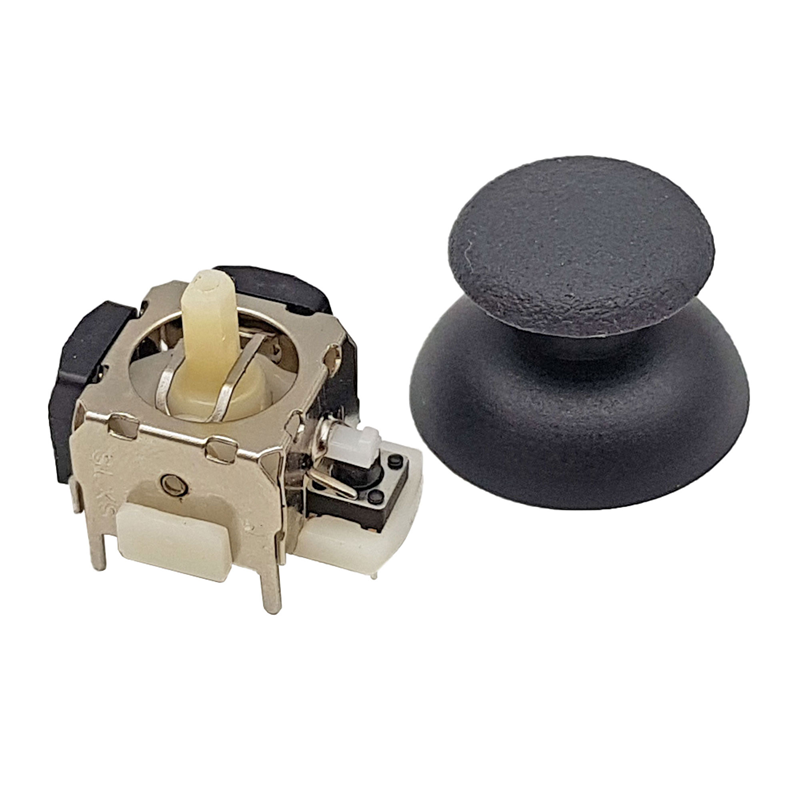

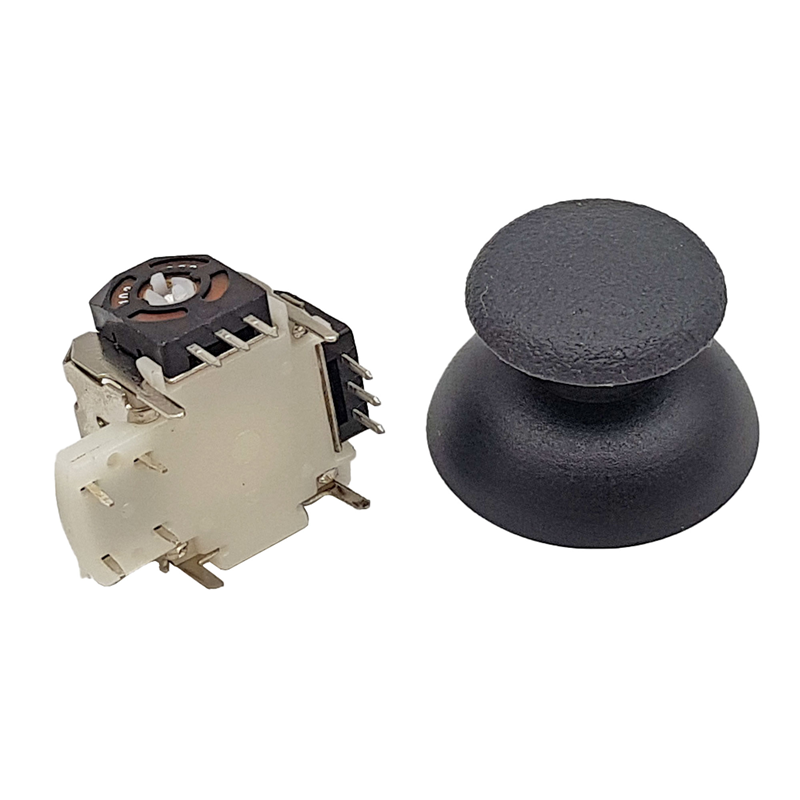

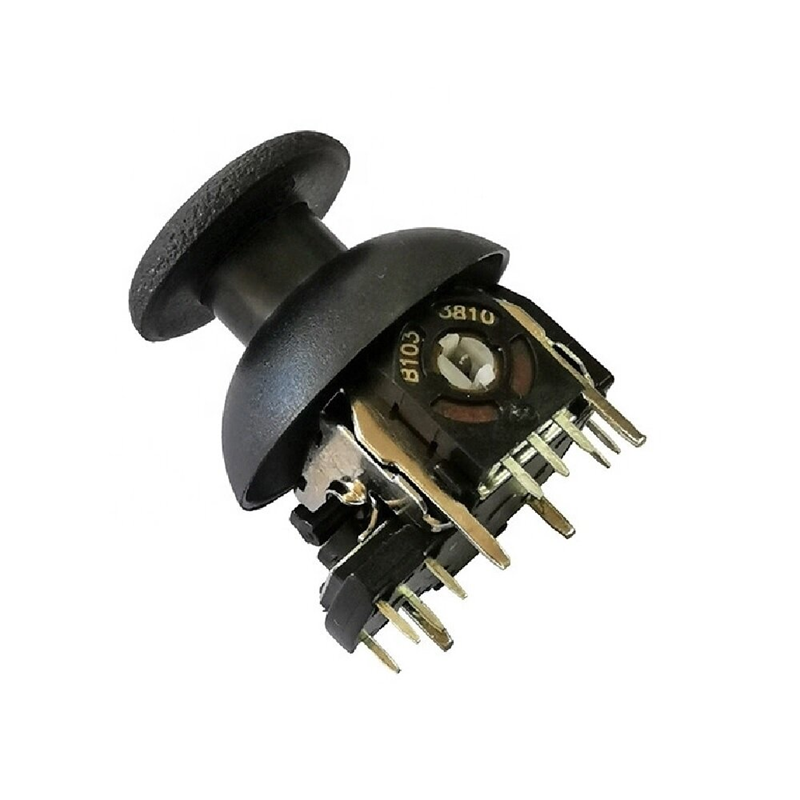

Arduino PS2 JoyStick hoạt động giống như nút nhấn trên bàn phím trên tay game Playstation. Bên trong module là 2 biến trở 10k.

Khi xoay tay cầm trên module thì sẽ thay đổi điện trở thông qua module Analog ta sẽ biết được giá trị của trục X và trục Y, đồng thời trên module tích hợp thêm 1 nút nhấn để nhận biết khi nhấn nút xuống.

Chức năng các chân và sơ đồ nguyên lý JoyStick

• GND : Chân cấp nguồn 0V
• 5V : chân nguồn dương 5V
• VRX: Chân analog trục X
• VRY: Chân analog trục Y
• SW: Chân nút nhấn



Thông số kỹ thuật công tắc Joystick đơn 10k

• Điện áp sử dụng: 3~5VDC
• Dòng điện giao tiếp: 5mA
• Chuẩn giao tiếp: Analog cho 2 trục X, Y
• Kích thước: 4.0cm x 2.6cm x 3.2cm
• Trọng lượng: 12g

Một số ứng dụng

• Điều khiển xe từ xa
• Điều khiển máy bay từ xa
• Xét góc quay cần thiết cho hệ thống
• Định hướng cho người đi bộ
• Giao diện người dùng cử chỉ
• Phím tắt tư thế
• Sản phẩm chơi game cầm tay
• Điều khiển từ xa 3D

Tính năng

Bộ điều chỉnh chéo là điện trở 10K hai chiều Khi hướng của bộ điều chỉnh thay đổi, điện trở của vòi cũng thay đổi. Mô-đun này sử dụng nguồn điện 5V ở trạng thái ban đầu, điện áp đọc của X và Y là khoảng 2,5V. Khi nhấn theo hướng mũi tên, giá trị điện áp đọc sẽ tăng lên, lên đến 5V khi nhấn theo hướng ngược lại; mũi tên, giá trị điện áp đọc giảm, tối thiểu là 0V.

Chương trình Test sản phẩm

Nguyên lý kết nối

Chương trình

#define VRX_PIN  A0 // Arduino pin connected to VRX pin
#define VRY_PIN  A1 // Arduino pin connected to VRY pin

int xValue = 0; // To store value of the X axis
int yValue = 0; // To store value of the Y axis

void setup() {
  Serial.begin(9600) ;
}

void loop() {
  // read analog X and Y analog values
  xValue = analogRead(VRX_PIN);
  yValue = analogRead(VRY_PIN);

  // print data to Serial Monitor on Arduino IDE
  Serial.print("x = ");
  Serial.print(xValue);
  Serial.print(", y = ");
  Serial.println(yValue);
  delay(200);
}
