Động cơ bước Step 57mm cao 50mm, Động cơ step motor

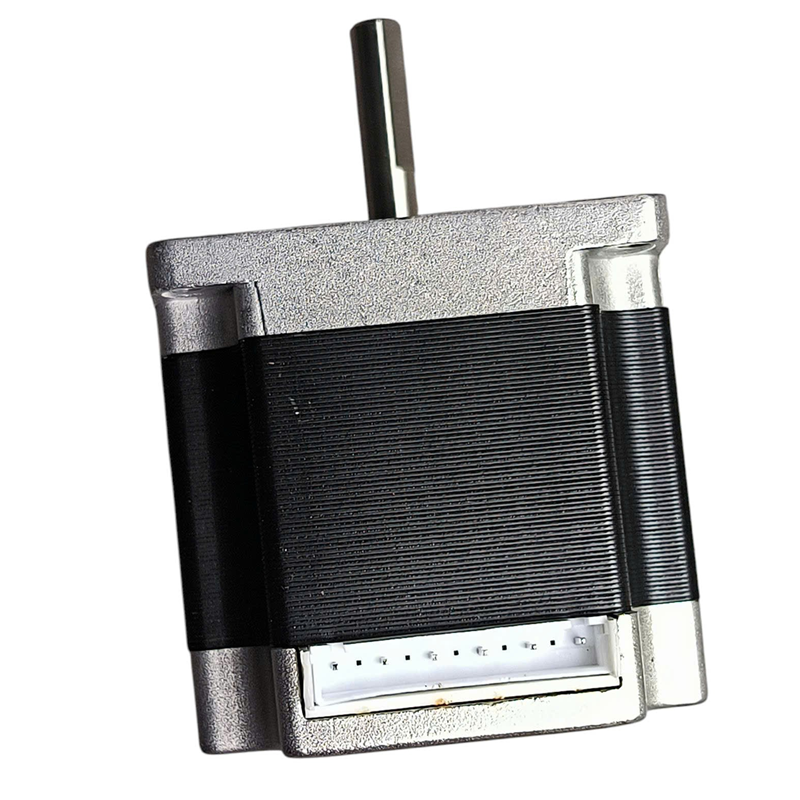

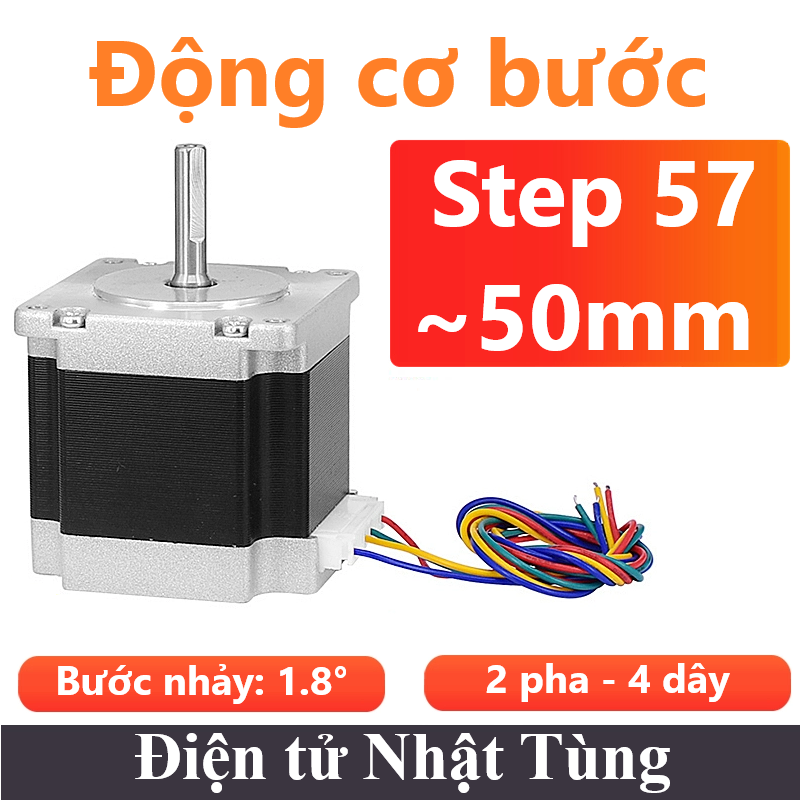

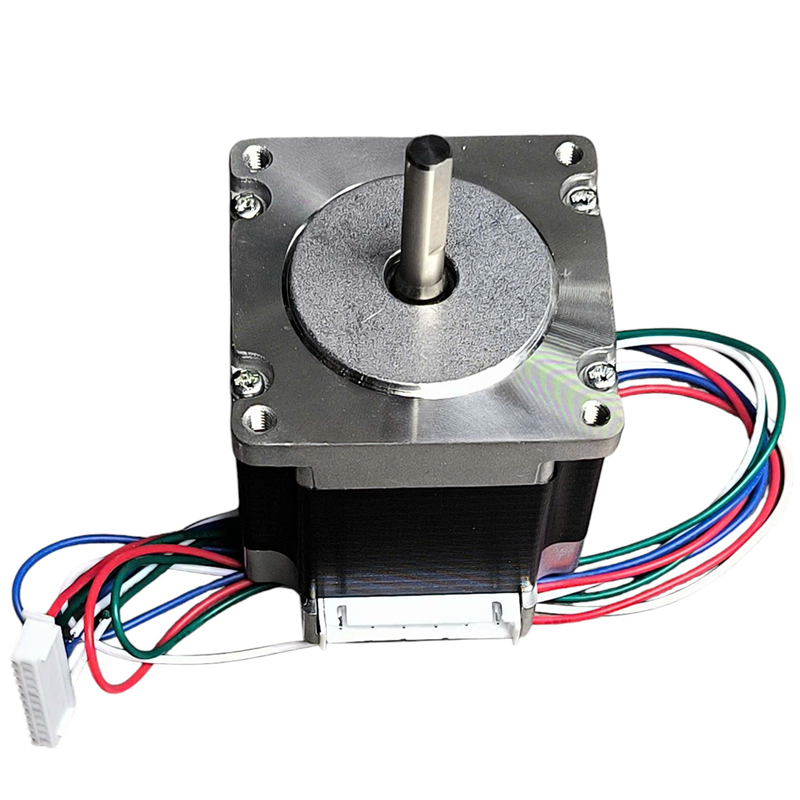

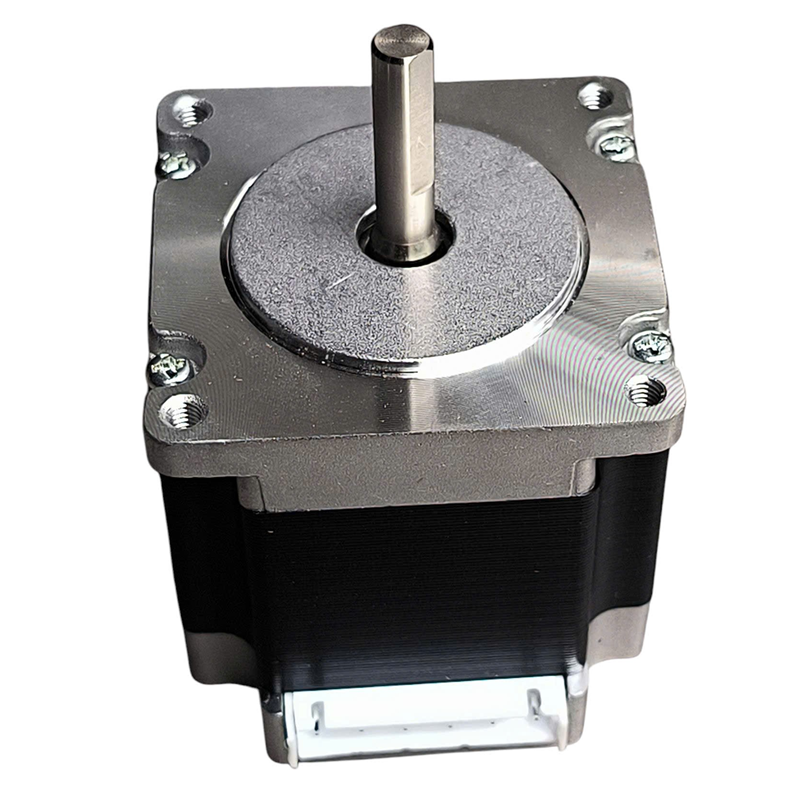

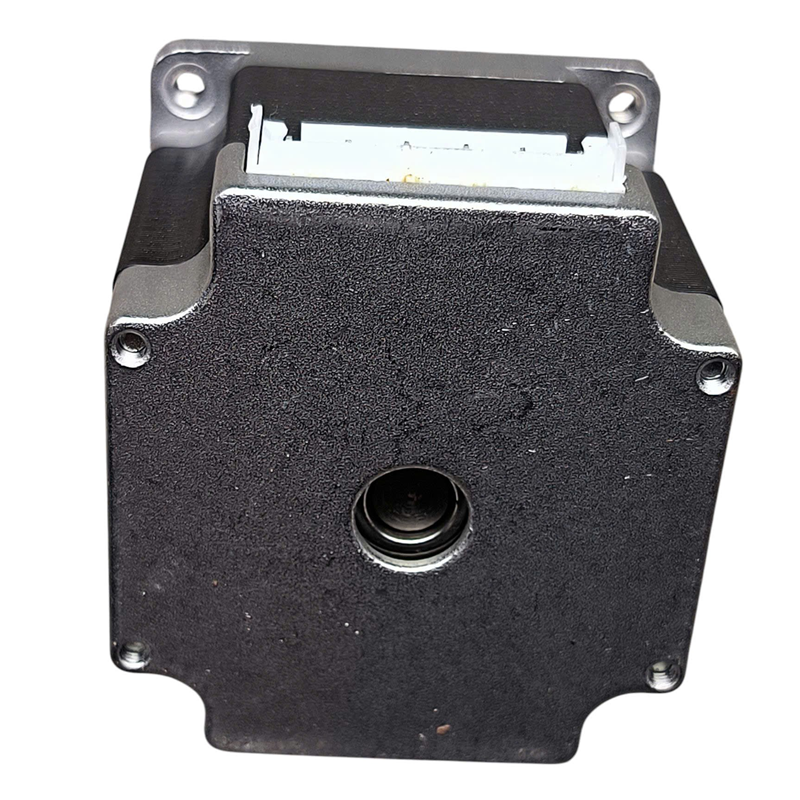

Giới thiệu Động cơ bước Step 57mm cao 50mm

Động cơ bước Step 57mm cao 50mm có chất lượng tốt với lõi dây bằng đồng nguyên chất cho độ bền và độ ổn định cao, phát nhiệt thấp, lõi động cơ được làm từ thép nhập khẩu phủ epoxy giúp giảm thiểu sự mài mòn và các cặn xỉ khi sử dụng trong khoảng thời gian dài, thích hợp để chế tạo các mô hình cơ khí đơn giản, máy in 3D.

Các module điều khiển động cơ bước hiện nay: A4988   –   DRV8825  –  TB6600 loại 1  –  TB6600 loại 2  –  TB6600 loại 3

Thông số kỹ thuật Động cơ bước Step 57mm 50mm

• Mode:
• Điện áp định mức: 2.86VDC.
• Dòng điện tải: 1.3A
• Số phase: 2.
• Số dây: 4.
• Dây dài: 100cm
• Chiều cao động cơ: ~50cm
• Bước: 1.8°.
• Điện trở pha: 2.2Ω.
• Cảm ứng từ: 4.2mH
• Giữ mô-men xoắn: 0.28N.m Min
• Tốc độ khởi động: 900rpm
• Tốc độ vận hành: 1200 rpm
• Quán tính roto: 38 cm3
• Kích thước: 42mm x 42mm x 40mm
• Trọng lượng: ~ 262.1g

Nguyên lý hoạt động Động cơ bước Step 57mm cao 50mm

Nguyên lý hoạt động động cơ bước không quay theo các cơ chế thông thường, bởi vì Step motor quay theo từng bước một, cho nên nó có một độ chính xác cao, đặc biệt là về mặt điều khiển học.

Động cơ motor bước làm việc nhờ vào hoạt động của các bộ chuyển mạch điện tử. Các mạch điện tử này sẽ đưa các tín hiệu của lệnh điều khiển chạy vào stato theo số thứ tự lần lượt và một tần số nhất định.

Tổng số góc quay của từng con rotor tương ứng với số lần mà động cơ được chuyển mạch. Đồng thời, chiều quay và tốc độ quay của con rotor còn phụ thuộc vào số thứ tự chuyển đổi cũng như tần số chuyển đổi của nó.

Tham khảo chương trình mẫu và thông tin linh kiện chi tiết tại:
