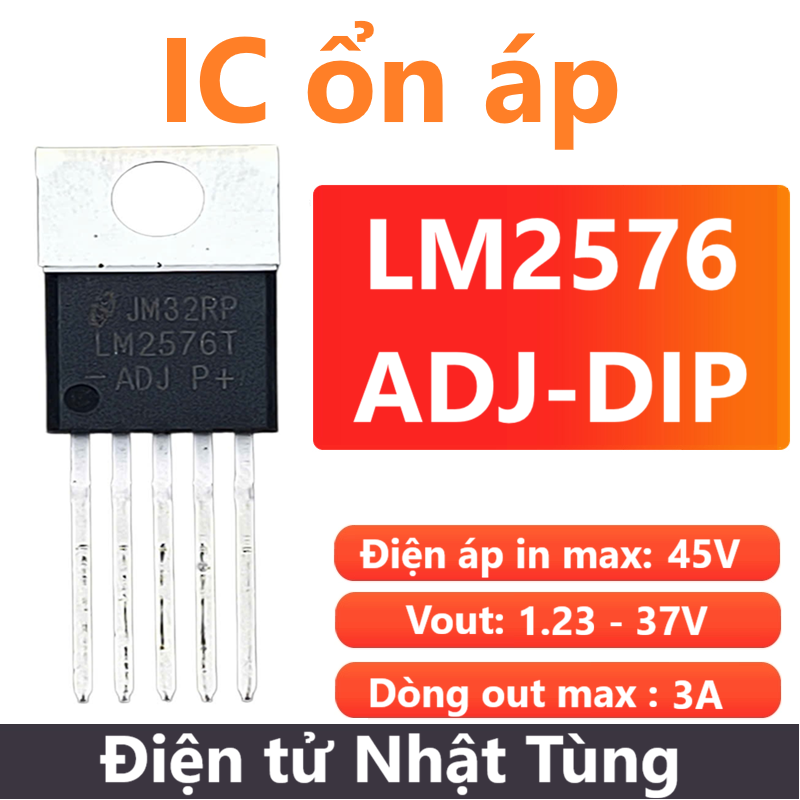

IC LM2576 DIP, IC MẠCH NGUỒN ỔN ÁP -ADJ

9.000₫

Ic LM2576 dip là loại Ổn áp Switching cho phép điều chỉnh được điện áp ra từ 1,25V đến 33V. Có Cường độ dòng điện cung cấp tối đa cho tải lên tới 3A.

Thông số sản phẩm

Điện áp hoạt động:
Dòng tiêu thụ:
Công suất:
Loại sản phẩm:
Chuẩn giao tiếp:

còn 20 hàng

Danh mục: 78xx, IC CHỨC NĂNG Từ khóa: Ic LM2576, lm2576, lm2576 adj

Mô tả
Đánh giá (0)

Giới thiệu ic LM2576 dip

Ic LM2576 dip là loại Ổn áp Switching cho phép điều chỉnh được điện áp ra từ 1,25V đến 33V tuỳ theo yêu cầu. Điều khác biệt là LM2576 có Cường độ dòng điện cung cấp tối đa cho tải cho phép lên tới 3A.

ic-lm2576-dip-ic-mach-nguon-on-ap-adj-dai-dien

Thông số kỹ thuật ic LM2576:

Điện áp hoạt động :
Dòng điện hoạt động :
Dòng điện ngõ vào :
Công suất hoạt động :
Nhiệt độ hoạt động :
Số cổng :
Số chân :
Loại : IC rời
Mức logic :

Bảng trạng thái :

Đang cập nhật.

Chức năng các chân IC LM2576 Dip -Adj:

Họ IC LM2576 cũng có 5 chân với các chức năng tương ứng dưới đây:

Chân 1: Điện áp vào;

Chân 2: Điện áp ra;

Chân 3: Cực âm chung cho cả điện áp ra và điện áp vào;

Chân 4: Hồi tiếp điện áp để hiệu chỉnh điện áp ra;

Chân 5: Cho phép cắt hoặc hoặc mở nguồn (nếu nối về cực âm thì nguồn được mở liên tục cho tải. Nếu để hở mạch hoặc nối lên dương thì nguồn cấp cho tải sẽ bị cắt tức là không có điện áp ra).

ic-lm2576-dip-ic-mach-nguon-on-ap-adj-so-do-chan

Ý nghĩa các mã LS, HC, C, HCT, AC, ACT

74LS (Low-power Schottky): Giống như IC bản gốc, sử dụng mạch TTL (Transistor-Transistor Logic), tốc độ nhanh nhưng đòi hỏi nhiều điện hơn các IC sau này. Dòng 74 thường vẫn được gọi là ‘TTL series’ mặc dù các IC mới nhất không sử dụng TTL!
74C: CMOS có cùng sơ đồ chân và chức năng với IC số TTL nếu có cùng số. Thí dụ IC 74C74 là IC gồm 2 FF-D tác động bởi cạnh xung đồng hồ giống như IC 7474 của họ TTL. Hầu hết (nhưng không tất cả) các thông số của loạt 74C giống với 74 TTL nên ta có thể thay thế 2 loại này cho nhau được.
74HC (High speed CMOS): Đây là dòng cải tiến của 74C, có mạch CMOS tốc độ cao, kết hợp tốc độ của IC số TTL với mức tiêu thụ điện năng rất thấp của dòng 40xx. Chúng là các vi mạch CMOS có cùng cách sắp xếp chân như dòng 74LS.
74HCT là phiên bản đặc biệt của 74HC với ngõ vào tương thích với dòng 74LS, do đó 74HCT có thể được kết hợp với 74LS trong cùng một hệ thống. Trên thực tế, 74HCT có thể được sử dụng như một sự thay thế trực tiếp công suất thấp cho các IC 74LS cũ trong hầu hết các mạch. Nhược điểm nhỏ của 74HCT là khả năng chống nhiễu thấp hơn, nhưng đây không phải là vấn đề trong hầu hết các mạch.
74AC và 74ACT (Advance CMOS) cải tiến của 74HC và HCT về mặt chống nhiễu bằng cách sắp xếp lại các chân, do đó nó không tương thích với TTL về sơ đồ chân.
