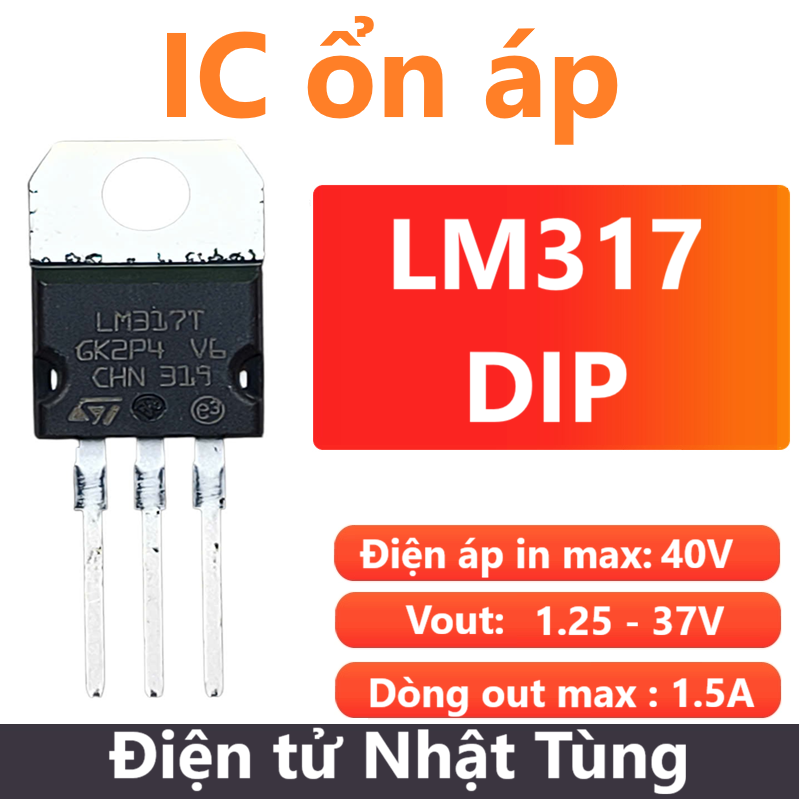

IC LM317 ỔN ÁP, NGÕ RA ĐIỆN ÁP DƯƠNG 1.25V – 37V

Giới thiệu ic LM317 ic ổn áp

Ic LM317 ic ổn áp dùng ổn định điện áp 1.25v – 37V ngõ ra, với ngõ vào cực đại là 40v cực tiểu là 4.25v.

Số lượng chân ít rất thích hợp cho các mạch điện tử có điện áp nhỏ, tích hợp sẵn trong gói TO-200.

Đối với IC LM317 hiện nay đều có tích hợp bảo vệ quá nhiệt, bảo vệ ngắn mạch và giữ vùng hoạt động an toàn các Transistor công suất trong mạch, để bảo vệ cho nó về cơ bản không thể phá hủy.

Nếu đủ chìm nhiệt được cung cấp LM317 có thể cung cấp hơn 1.5A sản lượng hiện tại.

Mặc dù thiết kế chủ yếu là điều chỉnh điện áp cố định, các thiết bị này có thể được sử dụng với các thành phần bên ngoài để có được điện áp điều chỉnh và dòng.

Thông số kỹ thuật

• Điện áp ngõ vào : 4.25V – 40V DC
• Điện áp ngõ ra : 1.25V – 30V
• Dòng ngõ ra: 1.5A (Max)
• Công suất cực đại : 45W
• Nhiệt độ hoạt động : 0°C – 125°C
• Chân : 3

Sơ đồ nguyên lý mạch ổn áp
