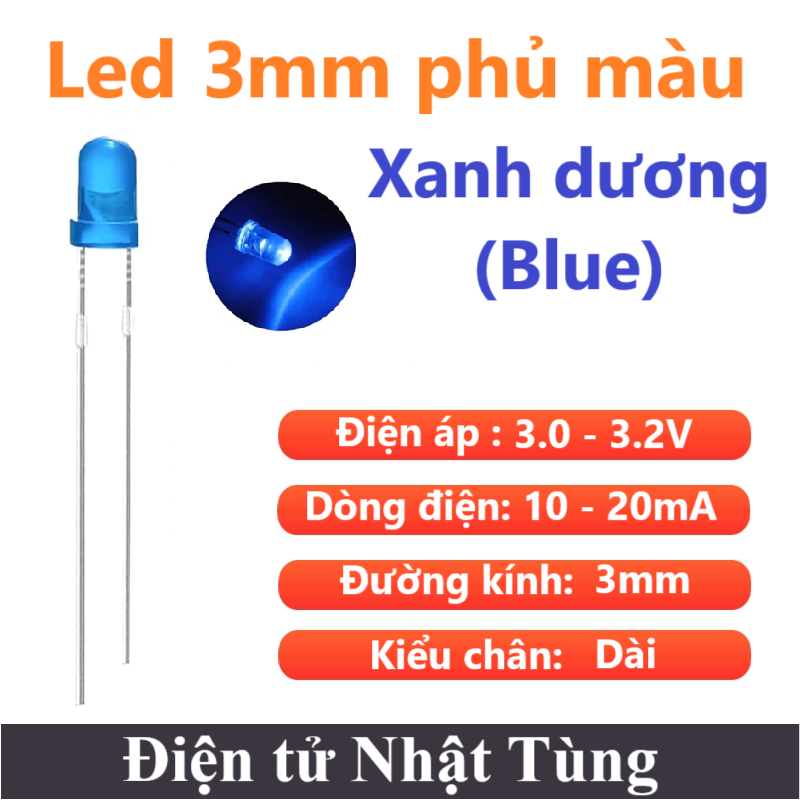

LED 3MM PHỦ XANH DƯƠNG CHÂN DÀI, LED SIÊU SÁNG – 10 CON

Giới thiệu Led 3mm phủ màu xanh dương dài, Led siêu sáng

Led 3mm phủ màu xanh dương chân dài loại siêu sáng là loại led đơn được sử dụng phổ biến trong các mạch điện, mạch trang trí, dùng làm đèn báo hiển thị. Led cần cấp đúng điện áp và có tính trở cho led khi cấp điện áp lớn hơn. Để led sáng đẹp và bền màu nên cấp dòng khoảng 20mA.



Thông số kỹ thuật của led 3mm phủ màu xanh lá dài:

• Loại led: là led phủ màu xanh dương chân dài.
• Đường kính led: 3mm
• Điện áp: 3.0V – 3.2V
• Dòng điện: 10mA – 20mA
• Độ sáng: 5000 – 7000 MCD
• Trọng lượng: 2g (10con)

Cấu tạo của Led

Bản chất của LED là một đi-ốt, nó chứa một chíp bán dẫn có pha các tạp chất để tạo ra một tiếp giáp P-N, kênh P chứa lỗ trống, kênh N chứa điện tử, dòng điện truyền từ A-nốt( kênh P) đến K-tốt (kênh N), khi điện tử lấp đầy chỗ trống nó sinh ra bức xạ ánh sáng, các bước sóng phát ra có màu khác nhau tùy thuộc vào tạp chất trong chíp bán dẫn. LED phân thành ba loại chính theo dải công suất: cỡ nhỏ, cỡ trung bình, cỡ lớn.

Phân loại

LED cỡ nhỏ: tiêu thụ dòng điện từ 2mA đến 20mA điện áp đặt trên chip từ 1.5V đến 3V, chúng được thiết kế đơn chiếc phục vụ cho mục đích hiển thị trạng thái của máy, chiếu sáng cục bộ.

LED cỡ trung: được thiết kế có chân cắm để hàn vào mạch in hoặc thành chip 4 chân để giúp tản nhiệt tốt, chúng được ghép thành bản mạch với nhiều LED nối tiếp hoặc song song. Loại đèn LED này thường sử dụng làm các biển báo, đèn chiếu hậu ô tô, đèn chiếu sáng khẩn cấp, chúng tiêu thụ dòng điện cỡ 100mA

LED công suất lớn hay HPLED: tiêu thụ dòng điện vài trăm mA đến vài Ampe, do tiêu thụ dòng điện lớn nên loại này nhất thiết phải gắn với một bộ tỏa nhiệt tốt, nếu không HPLED sẽ hỏng sau vài giây. Hiệu suất của HPLED rất cao, có thể lên đến 105lm/W. Ứng dụng của HPLED là để thay loại đèn chiếu sáng trong nhà, ngoài trời.



Nguyên lý hoạt động led 3mm phủ màu xanh dương dài

LED dựa trên công nghệ bán dẫn. Hoạt động của LED giống với nhiều loại điốt bán dẫn. Khối bán dẫn loại p chứa nhiều loại lỗ trống tự do mang điện tích dương nên khi ghép với khối bán dẫn n (Chứa các điện tử tự do) thì các lỗ trống này có xu hướng chuyển động khuyếch tán sang khối n.

Cùng lúc khối p lại nhận thêm các điện tử (điện tích âm) từ khối n chuyển sang. Kết quả là khối p tích điện âm (thiếu hụt lỗ trống và dư thừa điện tử) trong khi khối n tích điện dương (thiếu hụt điện tử và dư thừa lỗ trống). Ở biên giới hai bên mặt tiếp giáp, một số điện tử bị lỗ trống thu hút và khi chúng tiến lại gần nhau, chúng có xu hường kết hợp với nhau tạo thành các nguyên tử trung hòa. Quá trình này có thể giải phóng năng lượng dưới dạng ánh sáng (hay các bức xạ điện từ có bước sóng gần đó).

Tùy theo mức năng lượng giải phóng cao hay thấp mà bước sóng ánh sáng phát khác nhau (tức màu sắc của LED sẽ khác nhau). Mức năng lượng (và màu sắc của LED)hoàn toàn phụ thuộc vào cấu trúc năng lượng của các nguyên tử chất bán dẫn. – LED thường có điện thế phân cực thuận cao hơn điốt thông thường, trong khoảng 1,5 đến 3V. Nhưng điện thế phân cực nghịch ở LED thì không cao. Do đó LED rất dễ bị hư hỏng do điện thế ngược gây ra.

Tính trở cho LED:
