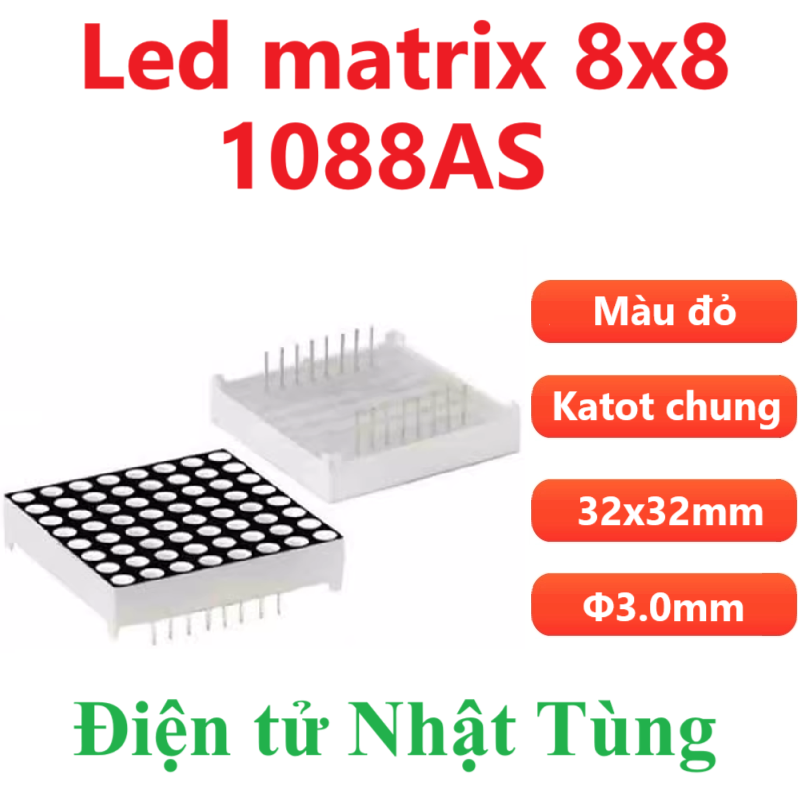

LED MATRIX 8X8 32x32MM CATHODE, LED MA TRẬN 1088AS 3.0MM MÀU ĐỎ

Giới thiệu Led matrix 8×8 32x32mm cathode

Led matrix 8×8 32x32mm cathode có 16 chân là ma trận điểm (mỗi điểm là một đèn LED) được xếp thành các hàng, các cột nối tiếp nhau trên một màn hình lớn, độ phân giải thấp, được sử dụng để làm màn hình công nghiệp hoặc thương mại.

Bên trong nó là ma trận diode hai chiều có cực dương sắp theo hàng và cực âm sắp theo cột. Có thể điều khiển từng điểm của led ma trận bằng cách điều khiển dòng điện đi qua mỗi cặp diode theo cột hoặc hàng.

Loại ma trận này rất phổ biến trong sử dụng hiển thị thông tin, nó cho phép hiển thị hình ảnh và văn bản dạng tĩnh hoặc động.





Thông số kỹ thuật của led matrix 8×8 32x32mm cathode:

• Loại led: 8×8  1088AS Cathode
• Đường kính led: Ø3.0mm
• Số led: 64 led
• Kích thước: 32x32mm
• Số chân: 16 chân  2.54mm dạng dip
• Màu sắc led: Đỏ
• Điện áp:  2 – 2.2V
• Dòng điện: 20mA
• Cường độ sáng: 110 – 130 MCD

Cấu trúc led:



Led ma trận 8×8 thông thường sẽ có 16 chân, 8 chân cho mỗi hàng và 8 chân cho mỗi cột. Tất cả các hàng và cột được nối với nhau. Cách nối này sẽ giúp led matrix 8×8 giảm được số lượng chân, nếu không nó sẽ có 65 chân, mỗi chân đại diện cho một đèn LED và một chân sẽ mắc vào điện áp dương (Anode chung) hoặc điện áp âm (Cathode chung). Bằng cách kết nối các hàng và cột, chỉ cần 16 chân để điều khiển toàn bộ 8×8 led matrix. Kỹ thuật điều khiển này được gọi là Ghép kênh .

Trong kỹ thuật này, mỗi cột được kích hoạt trong một thời gian rất ngắn, đồng thời, đèn LED trên cột đó sáng lên bằng cách gọi địa chỉ cho hàng tương ứng. Các cột được chuyển đổi nhanh đến mức (hàng trăm hoặc hàng nghìn lần mỗi giây).

Chương trình

Nguyên lý kết nối



Chương trình

// Pins connect as per define
// Fill in the pins you used on your own setup.

#define ROW_1 2
#define ROW_2 3
#define ROW_3 4
#define ROW_4 5
#define ROW_5 6
#define ROW_6 7
#define ROW_7 8
#define ROW_8 9

#define COL_1 10
#define COL_2 11
#define COL_3 12
#define COL_4 13
#define COL_5 A0
#define COL_6 A1
#define COL_7 A2
#define COL_8 A3

const byte rows[] = {
    ROW_1, ROW_2, ROW_3, ROW_4, ROW_5, ROW_6, ROW_7, ROW_8
};

// The display buffer
// It shows a walking steps (1 = ON, 0 = OFF)
byte star1[] = {B00000110,B11000010,B10100100,B00011000,B00011000,B00100101,B01000011,B01100000};
byte star2[] = {B00110000,B00100000,B00100111,B00011001,B10011000,B11100100,B00000100,B00001100};
byte star3[] = {B00000110,B10001000,B10010000,B01011100,B00111010,B00001001,B00010001,B01100000};

float timeCount = 0;

void setup() {
    // Open serial port
    Serial.begin(9600);

    // Set all used pins to OUTPUT
    // This is very important! If the pins are set to input
    for (byte i = 2; i <= 13; i++)
        pinMode(i, OUTPUT);
    pinMode(A0, OUTPUT);
    pinMode(A1, OUTPUT);
    pinMode(A2, OUTPUT);
    pinMode(A3, OUTPUT);
}

void loop() {
  // This could be rewritten to not use a delay, which would make it appear brighter
delay(5);
timeCount += 1;
if(timeCount <  20) {
drawScreen(star1);
} else if (timeCount <  80) {
drawScreen(star2);
} else if (timeCount <  100) {
drawScreen(star3);
} else if (timeCount <  120) {
drawScreen(star1);
} else if (timeCount <  140) {
drawScreen(star2);
} else if (timeCount <  160) {
drawScreen(star3);
} else {
// back to the start
timeCount = 0;
}
}
 void  drawScreen(byte buffer2[]){


   // Turn on each row in series
    for (byte i = 0; i < 8; i++) {
        setColumns(buffer2[i]); // Set columns for this specific row

        digitalWrite(rows[i], HIGH);
        delay(2); // Set this to 50 or 100 if you want to see the multiplexing effect!
        digitalWrite(rows[i], LOW);

    }
}


void setColumns(byte b) {
    digitalWrite(COL_1, (~b >> 0) & 0x01); // Get the 1st bit: 10000000
    digitalWrite(COL_2, (~b >> 1) & 0x01); // Get the 2nd bit: 01000000
    digitalWrite(COL_3, (~b >> 2) & 0x01); // Get the 3rd bit: 00100000
    digitalWrite(COL_4, (~b >> 3) & 0x01); // Get the 4th bit: 00010000
    digitalWrite(COL_5, (~b >> 4) & 0x01); // Get the 5th bit: 00001000
    digitalWrite(COL_6, (~b >> 5) & 0x01); // Get the 6th bit: 00000100
    digitalWrite(COL_7, (~b >> 6) & 0x01); // Get the 7th bit: 00000010
    digitalWrite(COL_8, (~b >> 7) & 0x01); // Get the 8th bit: 00000001

    // If the polarity of your matrix is the opposite of mine
    // remove all the '~' above.
}
