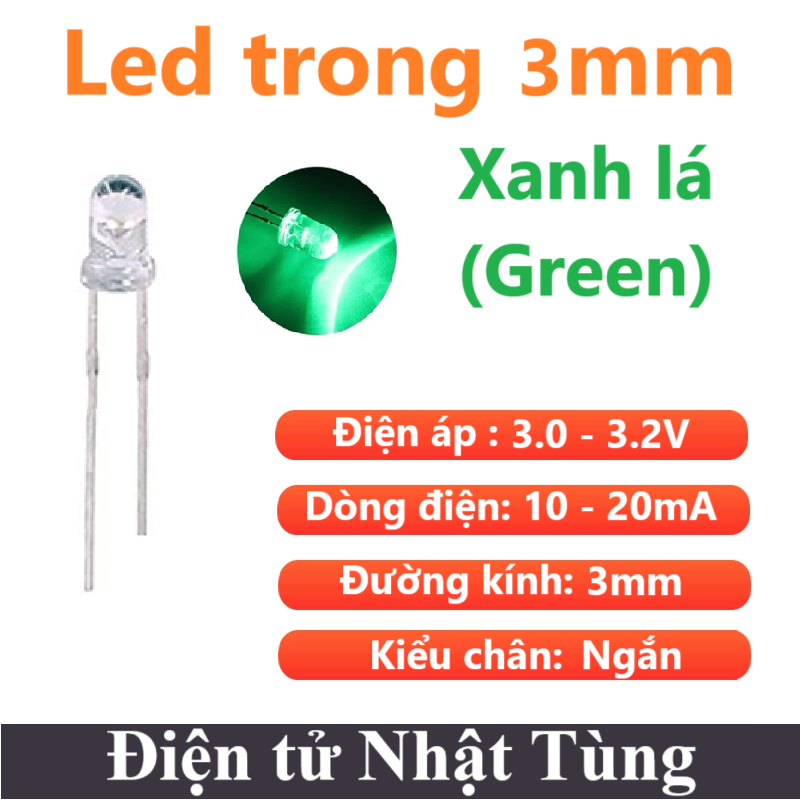

LED TRONG 3MM XANH LÁ NGẮN, LED SIÊU SÁNG – 40 CON

Giới thiệu Led trong 3mm xanh lá ngắn, Led siêu sáng

Led trong 3mm xanh lá ngắn loại siêu sáng là loại led đơn được sử dụng phổ biến trong các mạch điện, mạch trang trí, dùng làm đèn báo hiển thị. Led cần cấp đúng điện áp và có tính trở cho led khi cấp điện áp lớn hơn. Để led sáng đẹp và bền màu nên cấp dòng khoảng 20mA.

Các Loại Led: Led đơn 3mm





Thông số kỹ thuật của led trong 3mm xanh lá ngắn:

• Loại led: là led trong màu xanh lá chân ngắn.
• Đường kính led: 3mm
• Kích thước chân: 17/19mm
• Điện áp: 2.0 – 2.2V
• Dòng điện: 10 – 20mA
• Độ sáng: 6000 – 8000 MCD
• Trọng lượng: 2g (10con)

Cấu tạo của Led

Bản chất của LED là một đi-ốt, nó chứa một chíp bán dẫn có pha các tạp chất để tạo ra một tiếp giáp P-N, kênh P chứa lỗ trống, kênh N chứa điện tử, dòng điện truyền từ A-nốt( kênh P) đến K-tốt (kênh N), khi điện tử lấp đầy chỗ trống nó sinh ra bức xạ ánh sáng, các bước sóng phát ra có màu khác nhau tùy thuộc vào tạp chất trong chíp bán dẫn. LED phân thành ba loại chính theo dải công suất: cỡ nhỏ, cỡ trung bình, cỡ lớn.

Phân loại

LED cỡ nhỏ: tiêu thụ dòng điện từ 2mA đến 20mA điện áp đặt trên chip từ 1.5V đến 3V, chúng được thiết kế đơn chiếc phục vụ cho mục đích hiển thị trạng thái của máy, chiếu sáng cục bộ.

LED cỡ trung: được thiết kế có chân cắm để hàn vào mạch in hoặc thành chip 4 chân để giúp tản nhiệt tốt, chúng được ghép thành bản mạch với nhiều LED nối tiếp hoặc song song. Loại đèn LED này thường sử dụng làm các biển báo, đèn chiếu hậu ô tô, đèn chiếu sáng khẩn cấp, chúng tiêu thụ dòng điện cỡ 100mA

LED công suất lớn hay HPLED: tiêu thụ dòng điện vài trăm mA đến vài Ampe, do tiêu thụ dòng điện lớn nên loại này nhất thiết phải gắn với một bộ tỏa nhiệt tốt, nếu không HPLED sẽ hỏng sau vài giây. Hiệu suất của HPLED rất cao, có thể lên đến 105lm/W. Ứng dụng của HPLED là để thay loại đèn chiếu sáng trong nhà, ngoài trời.





Tính trở cho LED:
