MÀN HÌNH LCD 8×2 XANH DƯƠNG, MÀN HÌNH HIỂN THỊ TEXT

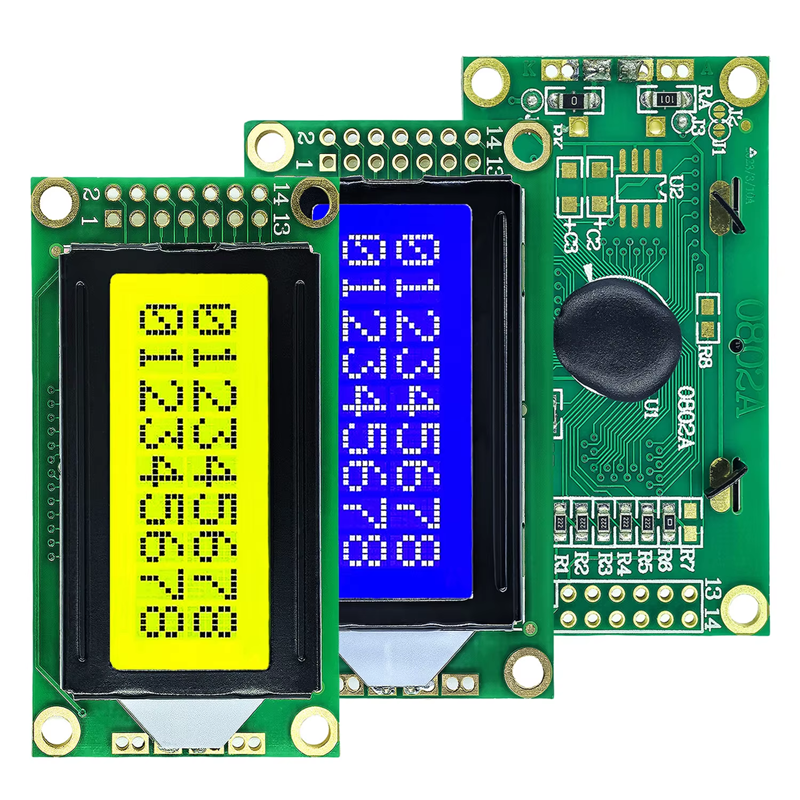

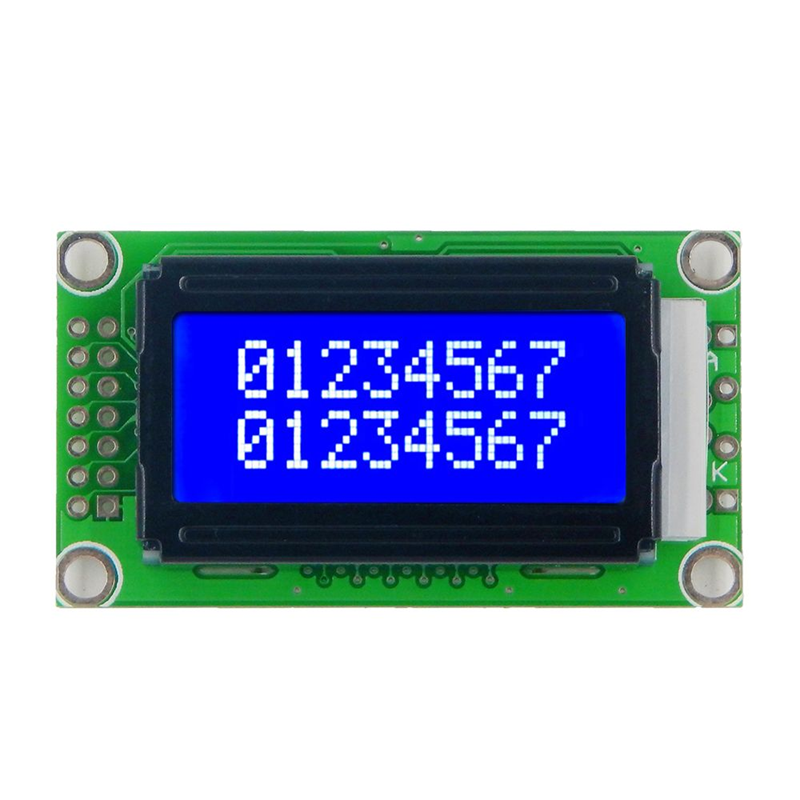

Giới thiệu màn hình LCD 8×2 xanh dương

Màn hình LCD 8×2 xanh dương là Màn hình text sử dụng driver HD44780, có khả năng hiển thị 2 dòng với mỗi dòng 8 ký tự, màn hình có độ bền cao, rất phổ biến, nhiều code mẫu và dễ sử dụng thích hợp cho những người mới học và làm dự án.

Màn hình rất dễ giao tiếp và hiển thị thông số theo bảng mã ASCII. Ngoài ra còn có thể thêm hiển thị thông tin bằng các ký tự tự tạo.

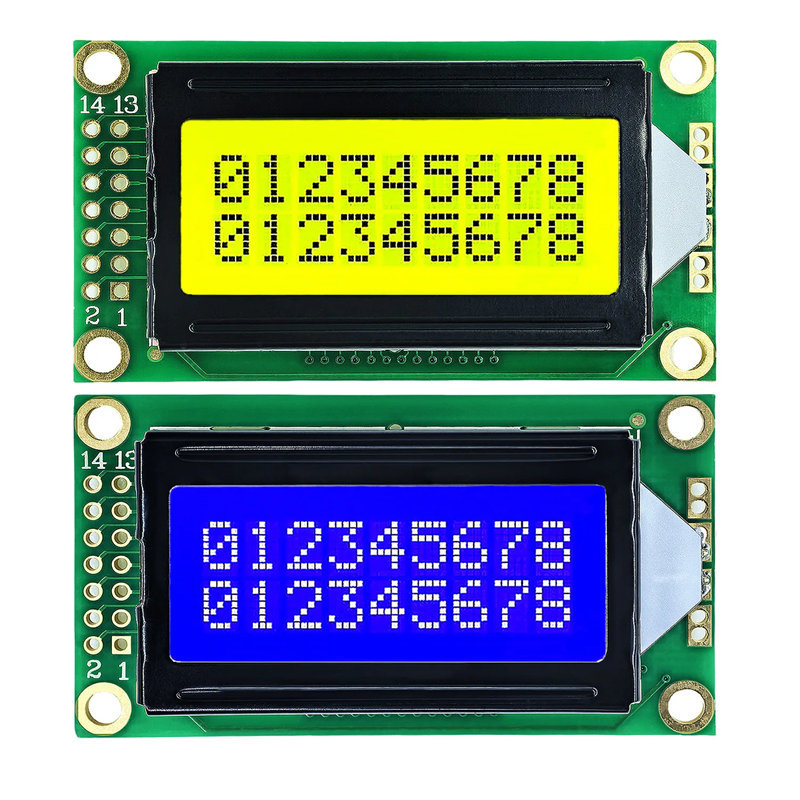

Màn hình LCD 8×2 là sản phẩm màn hình LCD hiển thị có thể hiện thị được 2 dòng mỗi dòng 8 ký tự , màn hình có thể điều chỉnh được tương phản có tích hợp đèn nền xanh dương hoặc xanh lá thường được sử dụng trong các dự án lập trình vi điều khiển, hiển thị thông tin.v.v…

Công nghệ màn hình tinh thể lỏng hay LCD (tiếng Anh: Liquid-Crystal Display) là loại công nghệ hiển thị cấu tạo bởi các tế bào (các điểm ảnh) chứa tinh thể lỏng có khả năng thay đổi tính phân cực của ánh sáng và do đó thay đổi cường độ ánh sáng truyền qua khi kết hợp với các kính lọc phân cực.



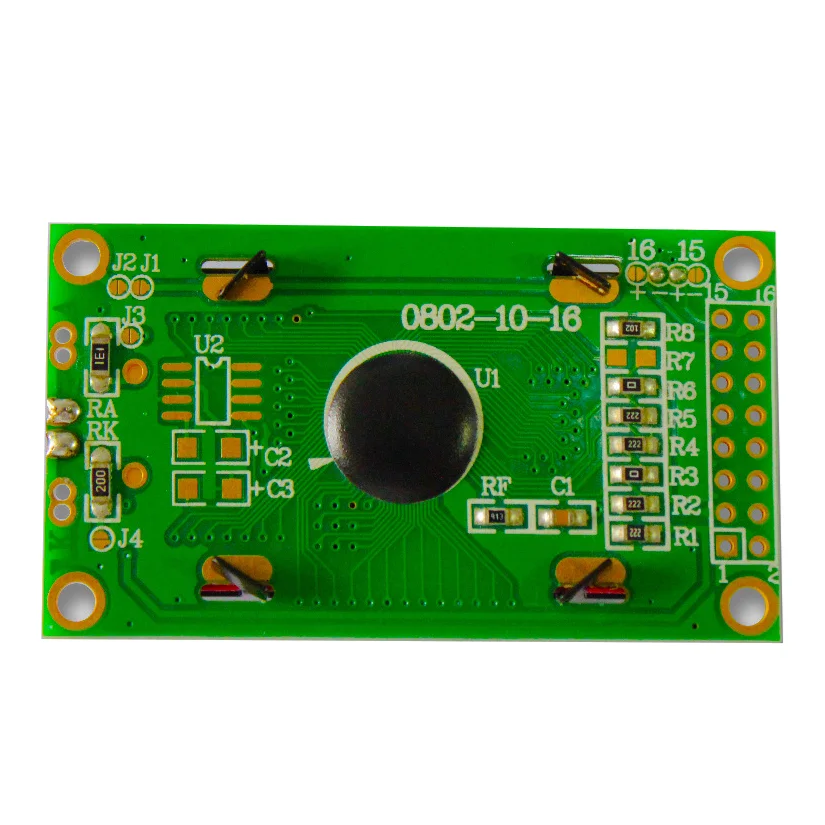

Chức năng các chân

• VDD + A  : Cấp nguồn 5V.
• VSS  + K  : Cấp nguồn 0V.
• VO            : Chỉnh độ tương phản
• RS             : Lựa chọn thanh ghi.
• RW           : Chọn chế độ đọc / ghi
• EN            : Cho phép
• D0 – D7    : Đường truyền dữ liệu



Thông số kỹ thuật màn hình lcd 8×2 xanh dương

• Điện áp hoạt động : 5V
• Dòng điện : 1.1mA
• Công suất :  5.5mW
• Chuẩn truyền : I/O
• Nhiệt độ hoạt động : -10°C – 60°C
• Số ký tự hiển thị : 32
• Số hàng : 2
• Số cột : 8
• Số chân : 14
• Loại màu : Xanh dương
• Loại : Module
• Cỡ chữ: 2.45 x 5.00mm
• Cỡ chấm: 0.45 x 0.50mm
• Driver: S6A0069

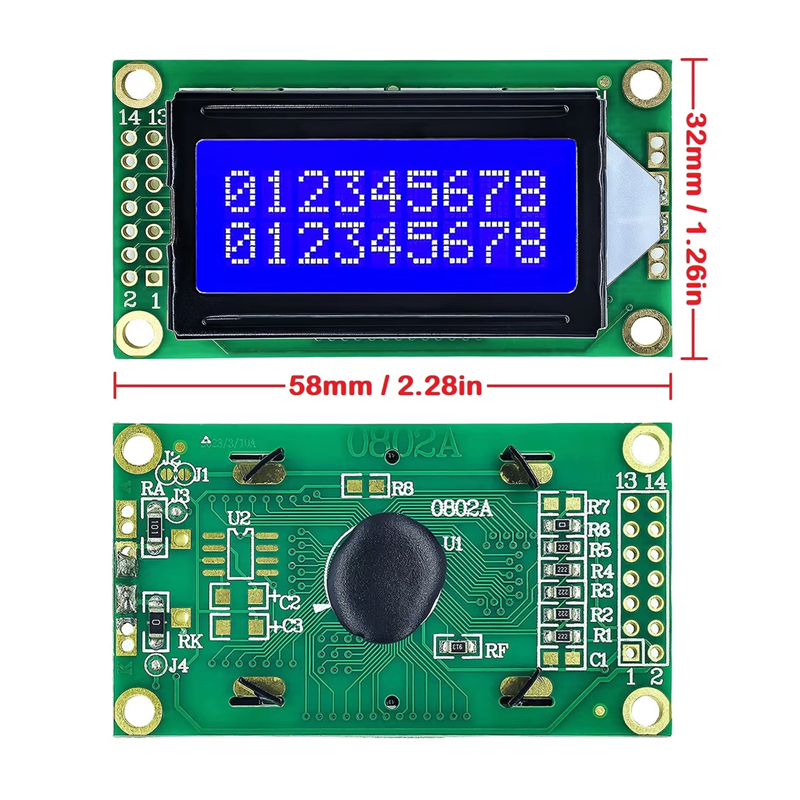

• Kích thước : 58mm x 32mm x 13mm



Chương trình Test

Nguyên lý kết nối

Chương trình

Thư viện : Cài trực tiếp trên phần mềm Arduino IDE

// include the library code:
#include <LiquidCrystal.h>

// Creates an LCD object. Parameters: (rs, enable, d4, d5, d6, d7)
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

void setup()
{
	// set up the LCD's number of columns and rows:
	lcd.begin(8, 2);

	// Clears the LCD screen
	lcd.clear();
}

void loop()
{
	// Print a message to the LCD.
        lcd.setCursor(0, 0);
	lcd.print("DIEN TU ");
	lcd.setCursor(0, 1);
	lcd.print("NHATTUNG");
        delay(500);
}
