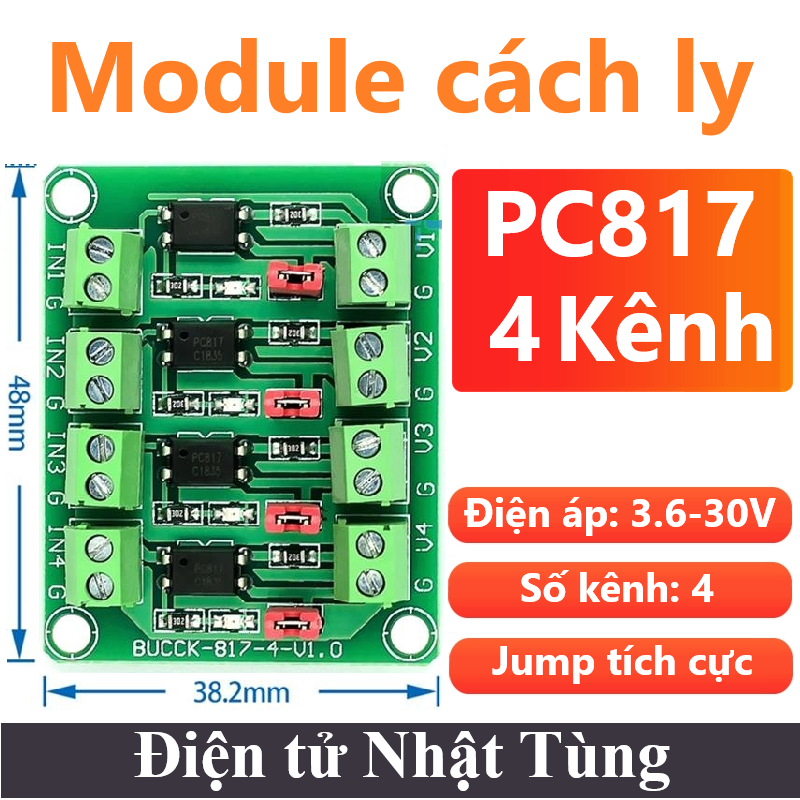

MODULE CÁCH LY PC817 4 KÊNH, OPTO CÁCH LY QUANG

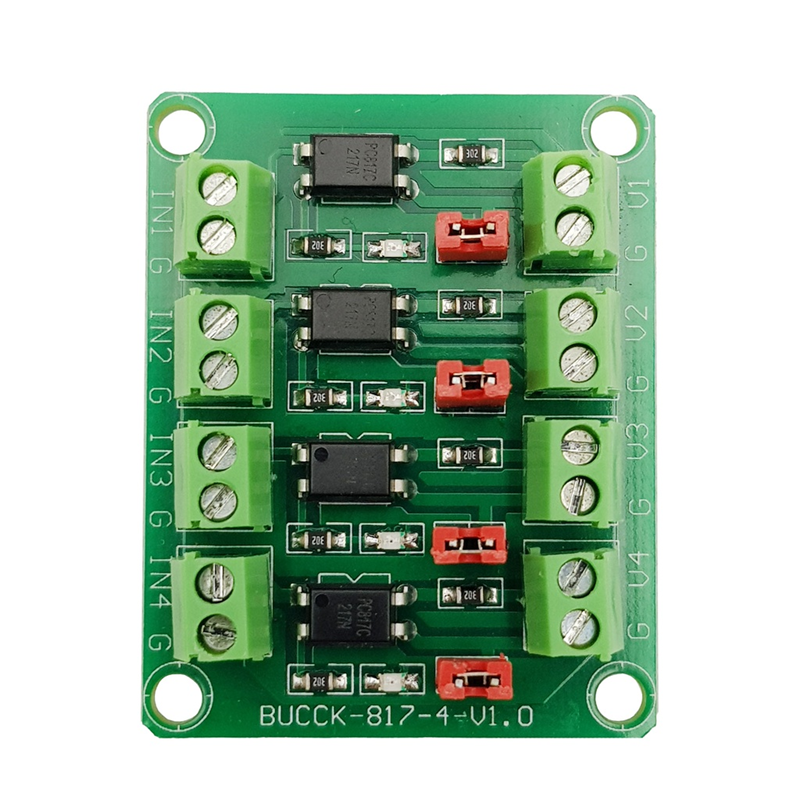

Giới thiệu Module cách ly PC817 4 Kênh

Module cách ly PC817 4 kênh sử dụng opto PC817 được sử dụng để chuyển mức tín hiệu Digital hoặc cách ly tín hiệu với các nguồn nhiễu qua Opto, mạch opto cách ly 4 kênh PC817 có thiết kế nhỏ gọn, chất lượng gia công tốt, dễ sử dụng.

Module Cách Li Quang PC817 4 Kênh  là sản phẩm mạch cách ly tín hiệu trong cách ứng dụng điều khiển thiết bị, điều khiển động cơ sử dụng opto quang PC817 giúp vi điều khiển tránh khỏi các tác nhân gây nhiễu của phần công suất giúp vi điều khiển hoạt động ổn định hơn, hoặc được sử dụng trong các ứng dụng chuyển mạch. Mạch được thiết kế cách ly độc lập 4 kênh, đấu nối thông qua domino.

Để đạt được tín hiệu điều khiển và cách ly, bạn có thể sử dụng trực tiếp vi điều khiển hoặc cổng IO thiết bị khác.





Thông số kỹ thuật module cách ly pc817 4 kênh

• Điện áp đầu ra: 3.6-30V
• Port điều khiển tín hiệu điện áp: 3.6-24V
• Onboard 2-Channel 817 hoạt động độc lập: có thể điều khiển điện áp khác nhau tại thời điểm đó
• Sử dụng 4 opto 817, để đạt được tín hiệu điều khiển và tín hiệu điều khiển cách ly,

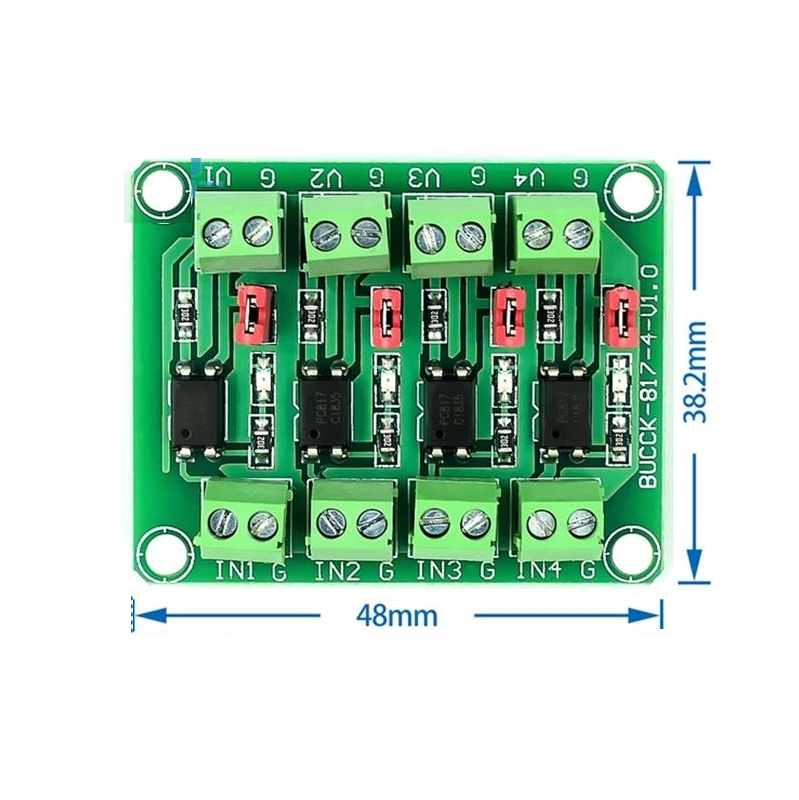

• Kích thước: 48cm x 38mm
• Số kênh: 4
• Nhiệt độ hoạt động : -20°C – 125°C
• Tần số hoạt động : 25KHz
• Trọng lượng : 35g

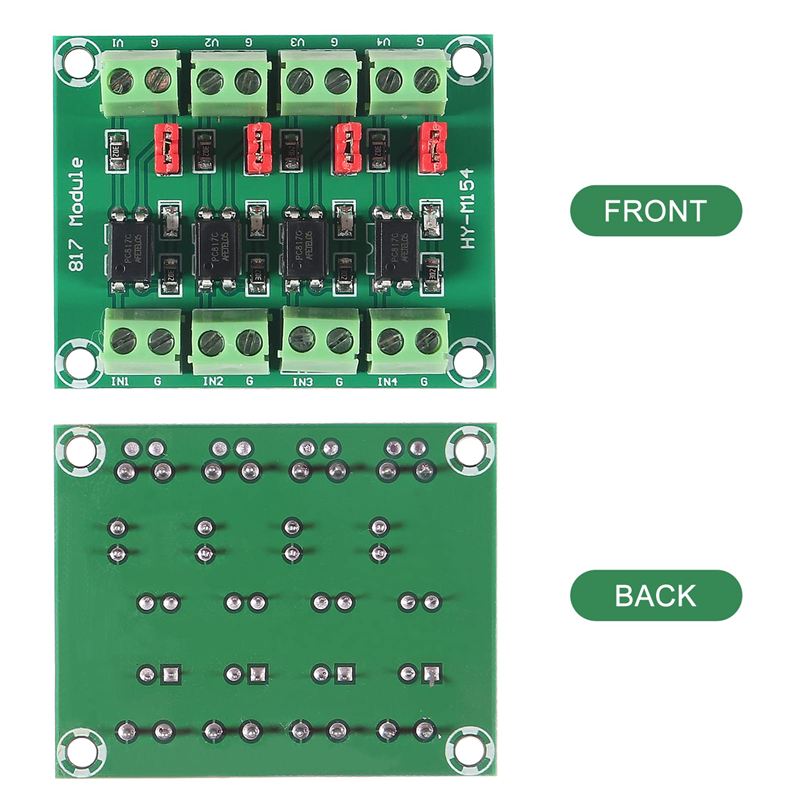

Chức năng chân

• IN1: Chân kích đầu vào kênh 1
• G: Chân GND kích đầu vào kênh 1
• IN2: Chân kích đầu vào kênh 2
• G: Chân GND kích đầu vào kênh 2
• IN3: Chân kích đầu vào kênh 3
• G: Chân GND kích đầu vào kênh 3
• IN4: Chân kích đầu vào kênh 4
• G: Chân GND kích đầu vào kênh 4
• G: Chân GND kích đầu ra kênh 1
• V1: Chân kích đầu ra kênh 1
• G: Chân GND kích đầu ra kênh 1
• V2: Chân kích đầu ra kênh 2
• G: Chân GND kích đầu ra kênh 2
• V3: Chân kích đầu ra kênh 3
• G: Chân GND kích đầu ra kênh 3
• V4: Chân kích đầu ra kênh 4
• G: Chân GND kích đầu ra kênh 4
• Jumper: điều chỉnh tín hiệu kích:
  • Cắm jumper: mức cao
  • Để trống: mức thấp

Sơ đồ nguyên lý từng kênh

Cách kết nối với Arduino và cảm biến

Chương trình test

const int buttonPin = 2;     // the number of the pushbutton pin
const int ledPin =  13;      // the number of the LED pin

int buttonState = 0;
void setup() {
  Serial.begin(9600);
  pinMode(ledPin, OUTPUT);
  pinMode(buttonPin, INPUT);

}

void loop() {
  buttonState = digitalRead(buttonPin);
  if (buttonState == HIGH) {
    // turn LED off:
    digitalWrite(ledPin, LOW);
    Serial.println("OFF");
  } else {
    // turn LED on:
    digitalWrite(ledPin, HIGH);
    Serial.println("ON");
  }
}



Liên hệ làm mạch

• Phone: 0967.551.477
• Zalo: 0967.551.477
• Email: dientunhattung@gmail.com
• Chi tiết : Nhận làm mạch và hướng dẫn đồ án sinh viên

Tham khảo chương trình mẫu và thông tin linh kiện chi tiết tại:

HUỲNH NHẬT TÙNG
