Giới thiệu Module điều khiển động cơ bước TB6600 Tốt

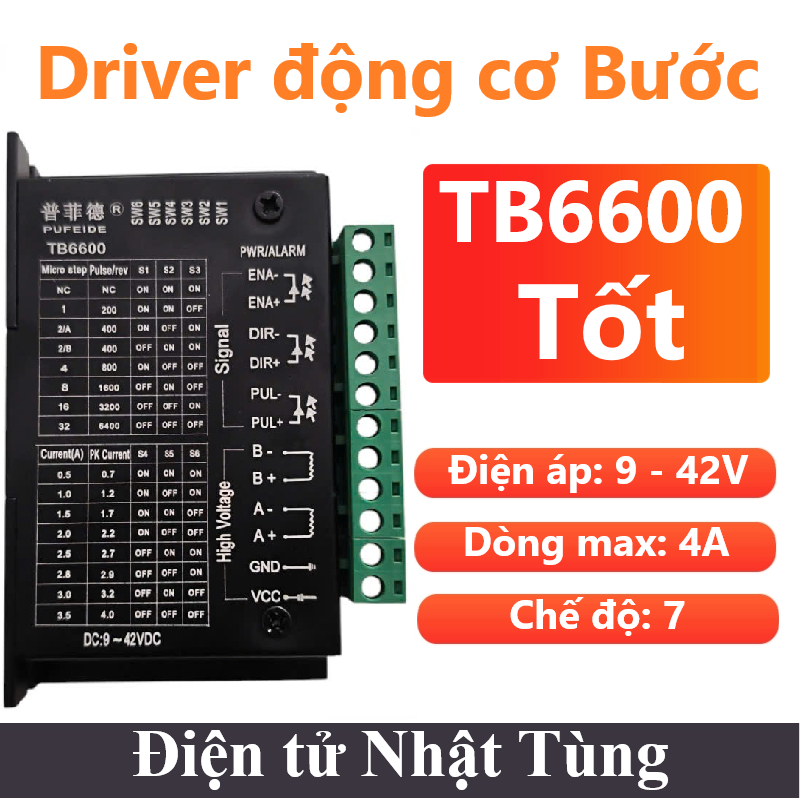

Module điều khiển động cơ bước TB6600 Tốt là driver điều khiển động cơ bước cực kỳ nhỏ gọn, hỗ trợ nhiều chế độ làm việc, điều chỉnh được dòng ra cho động cơ, tự động ngắt điện khi quá nóng.

Mạch điều khiển động cơ bước TB6600 với đầy đủ các tính năng của môt driver chuyên nghiệp: điều chỉnh dòng giới hạn, vi bước ( 1/32 bước) ,bảo vệ quá dòng, quá nhiệt,v.v…

Hoạt động ở dải điện áp cao từ 9V đến 42V và có thể đạt được xấp xỉ 4A trên mỗi pha mà không cần tản nhiệt .

Mạch điều khiển TB6600 hỗ trợ nhiều chế độ hoạt động của động cơ bước lưỡng cực như: Full, 1/2, 1/4, 1/8 và 1/16, 1/32.

Các mạch điều khiển động cơ: Driver DC / AC / Step

driver-dieu-khien-dong-co-buoc-tb6600-7

Chức năng các chân Module TB6600 Tốt

VCC : Cấp nguồn 9V – 42V.
GND : Cấp nguồn 0V.
A+, A-: Ngõ ra cuộn 1 kích động cơ bước
B+, B- : Ngõ ra cuộn 2 kích động cơ bước
PUL+, PUL- : Tạo xung điều khiển động cơ.
DIR+, DIR- : Lựa chọn quay thuận nghịch.
ENA+, ENA- : Cho phép hoạt động.

driver-dieu-khien-dong-co-buoc-tb6600-3

Thông số kỹ thuật Module điều khiển động cơ bước TB6600 Tốt

Điện áp hoạt động : 9V – 42V
Dòng điện đỉnh : Dòng 4A
Công suất hoạt động : Max 168W
Chuẩn truyền : I/O
Nhiệt độ hoạt động : -40°C – 150°C
Có 5 chế độ : Full bước, 1/2 bước, 1/4 bước, 1/8 bước, 1/16 bước, 1/32 bước
Số chân : 12
Loại : Module
Dòng ra : điều chỉnh bằng thanh gạt
Tự động ngắt điện khi quá nhiệt.
Kích thước : 96mm*72mm*28mm

Chương trình Test

Nguyên lý kết nối

module-dieu-khien-tb6600-driver-dong-co-buoc-so-do-ket-noi-arduino

Chương trình

/*
  Kết nối:
          TB6600                  Arduino
           ENA+                      5
           DIR+                      6
           PUL+                      7
           ENA-                     GND
           DIR-                     GND
           PUL-                     GND

  A+ A- B+ B- kết nối với động cơ

  Nguồn đầu vào là 9V - 42V.
 */


const int stepPin = 7;
const int dirPin = 6;
const int enPin = 5;
void setup() {

  // Sets the two pins as Outputs
  pinMode(stepPin,OUTPUT);
  pinMode(dirPin,OUTPUT);

  pinMode(enPin,OUTPUT);
  digitalWrite(enPin,LOW);

}
void loop() {

  digitalWrite(dirPin,HIGH); // Enables the motor to move in a particular direction
  // Makes 200 pulses for making one full cycle rotation
  for(int x = 0; x < 800; x++) {
    digitalWrite(stepPin,HIGH);
    delayMicroseconds(500);
    digitalWrite(stepPin,LOW);
    delayMicroseconds(500);
  }
  delay(1000); // One second delay

  digitalWrite(dirPin,LOW); //Changes the rotations direction
  // Makes 400 pulses for making two full cycle rotation
  for(int x = 0; x < 800; x++) {
    digitalWrite(stepPin,HIGH);
    delayMicroseconds(500);
    digitalWrite(stepPin,LOW);
    delayMicroseconds(500);
  }
  delay(1000);
}

Tham khảo chương trình mẫu và thông tin linh kiện chi tiết tại:
