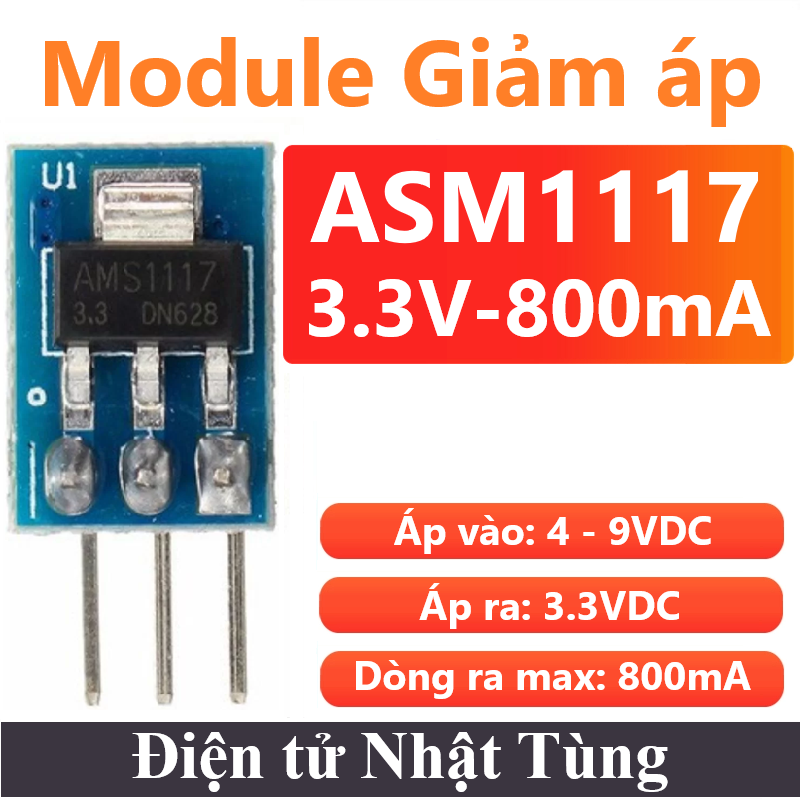

Module giảm áp ASM1117 3.3V đứng, Mạch giảm áp DC-DC 800mA

7.000 ₫

Module giảm áp ASM1117 3.3V đứng ic ổn áp dùng ổn định điện áp 3.3v ngõ ra, với ngõ vào cực đại là 9v cực tiểu là 5v. ASM1117 có thể cung cấp hơn 800mA ngõ ra.

Thông số sản phẩm

Điện áp hoạt động:	4V - 7V
Dòng tiêu thụ:	800mA
Công suất:	2.4W
Loại sản phẩm:	Module
Chuẩn giao tiếp:	Không

Còn 100 trong kho

Danh mục: MODULE VÀ MẠCH ĐIỆN, Module Nguồn Thẻ: ổn áp 1A, asm1117 3.3v, lm1117 5v, module xl4016, module xl4005, xl4015 module, xl4005 ic ổn áp, lm2596 adj, module lm2596, ổn áp 3A, lm2596, module lm1117, module giảm áp, module 3.3v, ic ổn áp

Mô tả
Đánh giá (0)

Giới thiệu Module ASM1117 3.3V Đứng

Module giảm áp ASM1117 3.3V đứng được sử dụng để tạo điện áp 3.3VDC / 800mA cấp cho mạch điện với đầu vào linh hoạt từ 4.5~9VDC, thường được sử dụng với các mạch module ESP8266, vi điều khiển sử dụng điện áp 3.3VDC,…

Các mạch nguồn: Tăng áp – Giảm áp

module-asm1117-3-3v-dung-on-ap-dc-dc-giam-800mA-2loai on-ap-dc-dc-giam-800mA-kich-thuoc on-ap-dc-dc-giam-800mA-2mat

Chức năng các chân

IN+ : Cấp nguồn vào 4V – 7V.
IN- : Cấp nguồn vào 0V.
OUT+ : Nguồn ra từ 3.3V
OUT- : Nguồn ra 0V

Thông số kỹ thuật module ASM1117 3.3V đứng

Điện áp ngõ vào : 4V – 9V
Điện áp ngõ ra : 3.3V
Dòng điện : 800mA
Công suất : 2.4W
Nhiệt độ hoạt động : -40°C – 125°C
Số chân : 4
Loại : Module
Hiệu suất : 96%
Kích thước : 11.5*mm*25.8mm

Sơ đồ nguyên lý

module-lm1117-3.3v-adj-dc-dc-mach-on-ap-giam-ap-800mA-so-do-nguyen-ly

Các ứng dụng

Được sử dụng cho điều chỉnh điện áp dương với điện áp ngõ ra 3.3V ổn định
Nguồn điện thay đổi từ 0 – 3.3V khi dùng chip ADJ
Các mạch giới hạn dòng
Mạch phân cực ngược
Thường được sử dụng trong máy tính để bàn, DVD và các sản phẩm tiêu dùng khác
Được sử dụng trong các mạch điều khiển động cơ

Tham khảo chương trình mẫu và thông tin linh kiện chi tiết tại:
