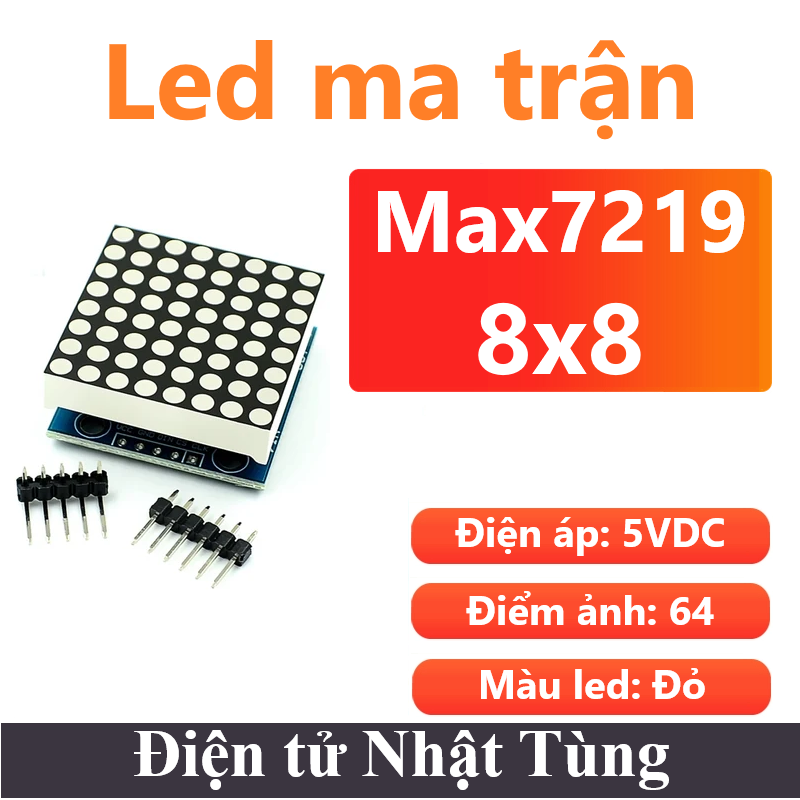

Module led ma trận Max7219 8×8 Đỏ, Ghép từ 1 tấm matrix 8×8

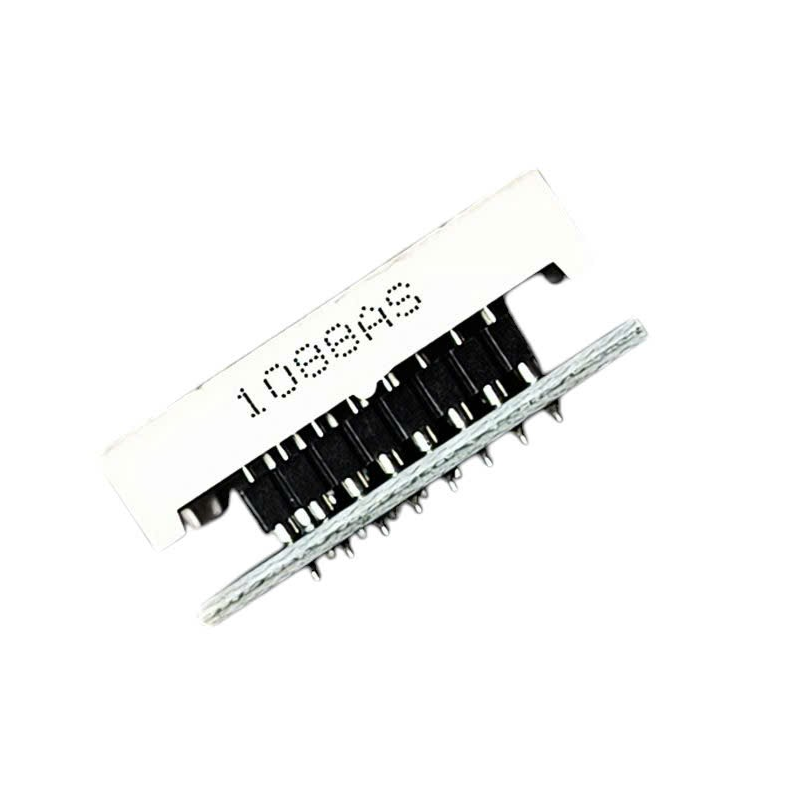

Giới thiệu Module led ma trận Max7219 8×8 Đỏ

Module led ma trận Max7219 8×8 Đỏ bao gồm 1 led ma trận được điều khiển bởi 1 IC MAX7219 với 1 led matrix 8×8 chuyên dùng cho các ứng dụng Led.

Max7219 là trình điều khiển hiển thị cực âm chung đầu vào / đầu ra nối tiếp tích hợp, kết nối bộ vi xử lý với màn hình LED kỹ thuật số 8 chữ số. Nó cũng có thể được kết nối với màn hình biểu đồ dạng thanh hoặc 64 đèn LED độc lập. Nó bao gồm bộ mã hóa BCD loại B trên chip, vòng quét đa kênh, trình điều khiển phân đoạn và RAM tĩnh 8*8 để lưu trữ từng dữ liệu. Chỉ có một thanh ghi bên ngoài được sử dụng để đặt dòng điện phân đoạn của mỗi đèn LED .

Giao diện nối tiếp 4 dây tiện lợi kết nối với tất cả các bộ vi xử lý thông thường. Mỗi dữ liệu có thể được xử lý và cập nhật mà không cần viết lại toàn bộ màn hình. Max7219 cũng cho phép người dùng chọn mã hóa hay không mã hóa từng phần dữ liệu.
Toàn bộ thiết bị có chế độ tắt nguồn điện thấp 150μA , điều khiển độ sáng tương tự và kỹ thuật số, thanh ghi giới hạn quét cho phép người dùng hiển thị 1-8 bit dữ liệu và chế độ phát hiện làm sáng tất cả các đèn LED .

Ngoài ra các loại led: Đèn led và Diode

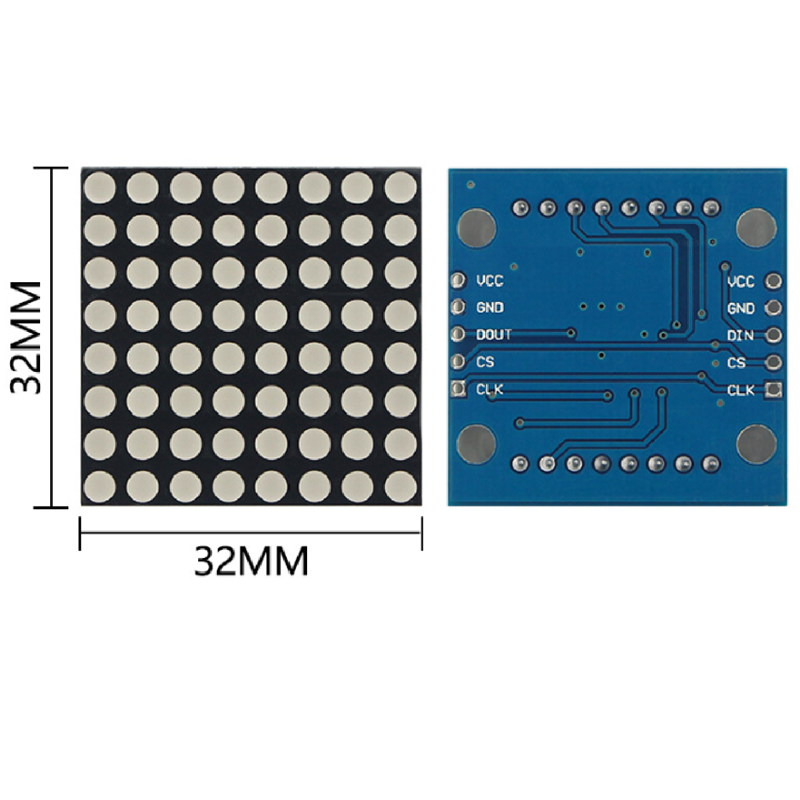

Thông số kỹ thuật của Module led ma trận Max7219 8×8 Đỏ

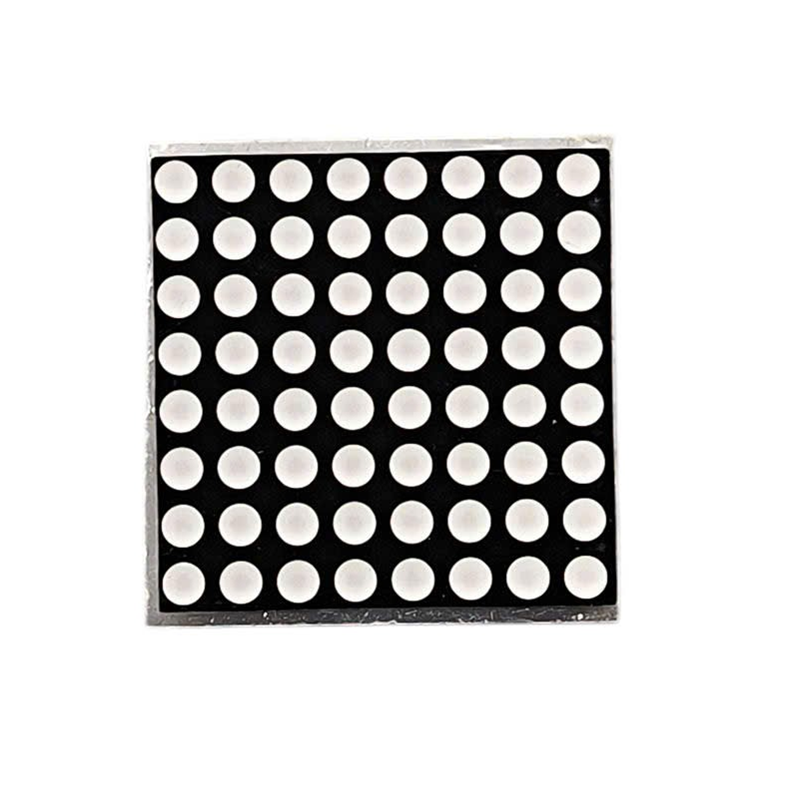

• Loại led: 1 led ma trận 8×8 âm chung.
• Điện áp làm việc: 5V
• Số led: 64 led
• Đường kính lỗ vặn ốc: 3mm
• Màu sắc led: Đỏ
• Điện áp trên mỗi led:  2 – 2.2V
• Dòng điện: 20mA
• Cường độ sáng: 110 – 130 MCD

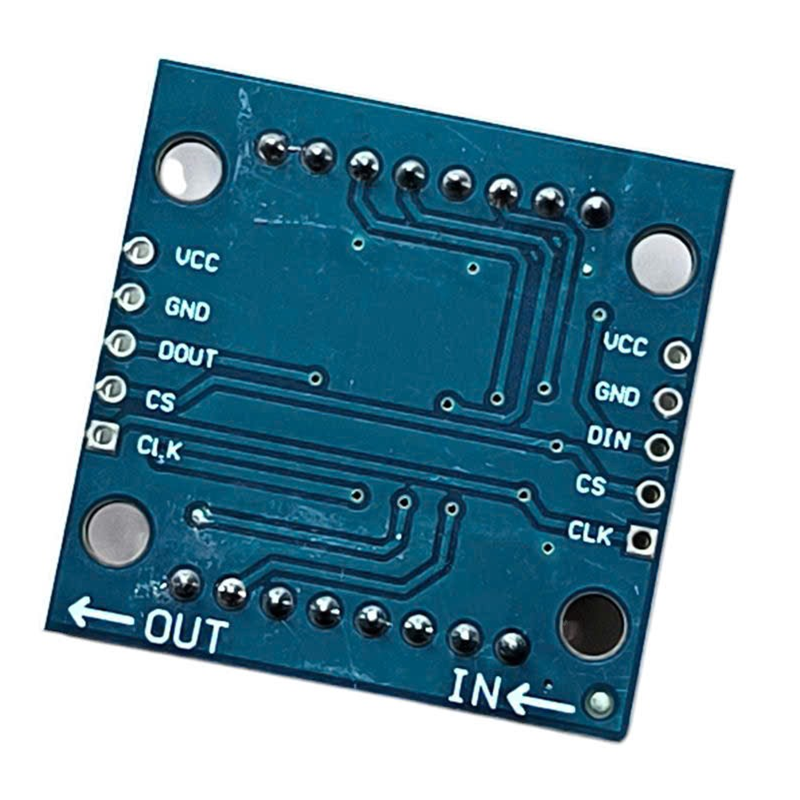

• Tín hiệu: nối tiếp Serial ba chân DIN, CS, CLK, mức tín hiệu TTL.

Chương trình

Nguyên lý kết nối

Chương trình

/*
 * Kết nối:
 *        MAX7219                   Uno               Mega
 *         VCC                      5V                 5V
 *         GND                      GND                GND
 *         CS                       10                 53
 *         DIN                      11                 51
 *         CLK                      13                 52
*/

#include <SPI.h>
#include <Adafruit_GFX.h>
#include <Max72xxPanel.h>

int pinCS = 10; // Attach CS to this pin, DIN to MOSI and CLK to SCK

int numberOfHorizontalDisplays = 1;  //số trong Hiển thị theo chiều ngang
int numberOfVerticalDisplays = 1;   // Số trong hiển thị theo chiều dọc.

Max72xxPanel matrix = Max72xxPanel(pinCS, numberOfHorizontalDisplays, numberOfVerticalDisplays); // cấu hình matrix

String tape = "dientunhattung.com";   // ký tự muốn truyền lên matrix
int wait = 100; // thời gian chạy chữ.

int spacer = 1; // khoảng cách cách chữ
int width = 5 + spacer; // độ rộng của font là 5 fixel

void setup() {

                matrix.setIntensity(15); // cài đặt giá trị độ tương phản từ 0 đến 15.

               // điều chỉnh hiển thị theo nhu câu của người dùng.
              //  matrix.setPosition(0, 1, 3);  // The first display is at <0, 0>
             //   matrix.setPosition(1, 1, 0);  // The second display is at <1, 0>
             //   matrix.setPosition(2, 2, 0);  // The third display is at <2, 0>
              //  matrix.setPosition(3, 3, 0);  // And the last display is at <3, 0>
               //  ...
               // matrix.setRotation(0, 2);    // Màn hình hiển thị đầu tiên là vị trí đảo ngược
                 matrix.setRotation(3);    // The same hold for the last display
              }

void loop() {

            for ( int i = 0 ; i < width * tape.length() + matrix.width() - 1 - spacer; i++ )
            {

              matrix.fillScreen(LOW);

              int letter = i / width;
              int x = (matrix.width() - 1) - i % width;
              int y = (matrix.height() - 8) / 2; // center the text vertically

              while ( x + width - spacer >= 0 && letter >= 0 ) {
                if ( letter < tape.length() ) {
                  matrix.drawChar(x, y, tape[letter], HIGH, LOW, 1);
                }

                letter--;
                x -= width;
              }

              matrix.write(); // Send bitmap to display

              delay(wait);
            }

}

Tham khảo chương trình mẫu và thông tin linh kiện chi tiết tại:
