Module nguồn Testboard giảm áp 3V3 5V 12V, Chuyển đổi điện áp ngõ ra

Giới thiệu Module nguồn Testboard giảm áp 3V3 5V

Module nguồn Testboard giảm áp 3V3 5V là module nguồn ổn áp với 2 ngõ ra 3.3V và 5V.  Module nguồn board test có 2 hàng rào 2 chân cắm ở ngõ vào và ngõ ra, dễ dàng kết nối. Kích thước nhỏ gọn, tiện dụng.

Module nguồn AMS1117 cung cấp điện áp 3.3V/5V DC với độ ổn định cao thích hợp sử dụng cấp nguồn cho các board mạch điện tử, với các header được tích hợp sẳn để vừa có thể hàn vào board mạch, vừa có thể cắm vào testboard rât tiện lợi.

Mạch Nguồn 5V Cho Testboard MB-102 với độ ổn định cao thích hợp sử dụng cấp nguồn cho các board mạch điện tử, với các header được tích hợp sẳn để có thể cắm vào testboard rât tiện lợi khi sử dụng.

Các mạch nguồn: Tăng áp – Giảm áp

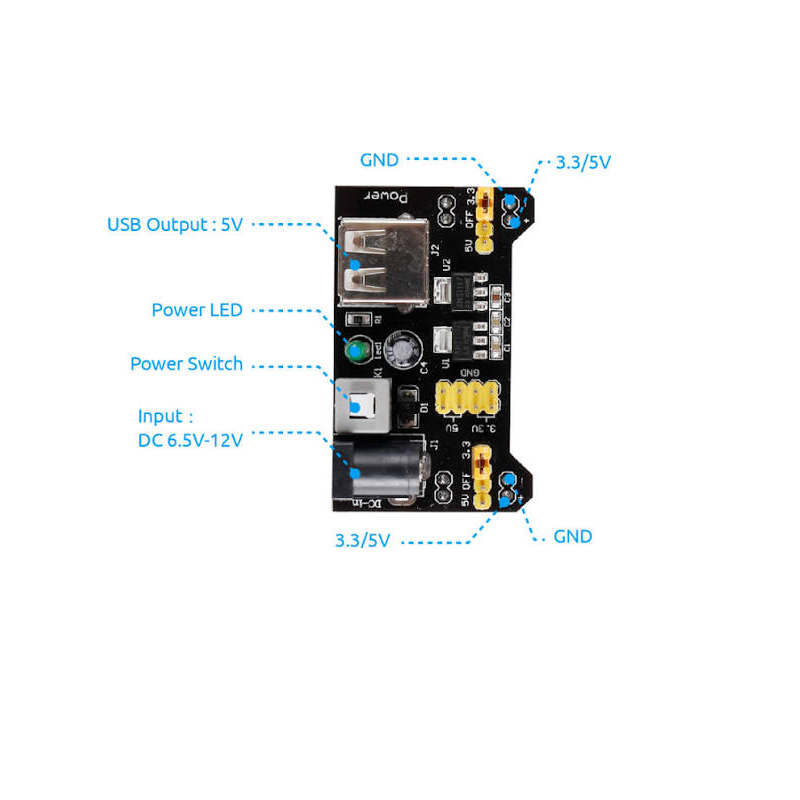

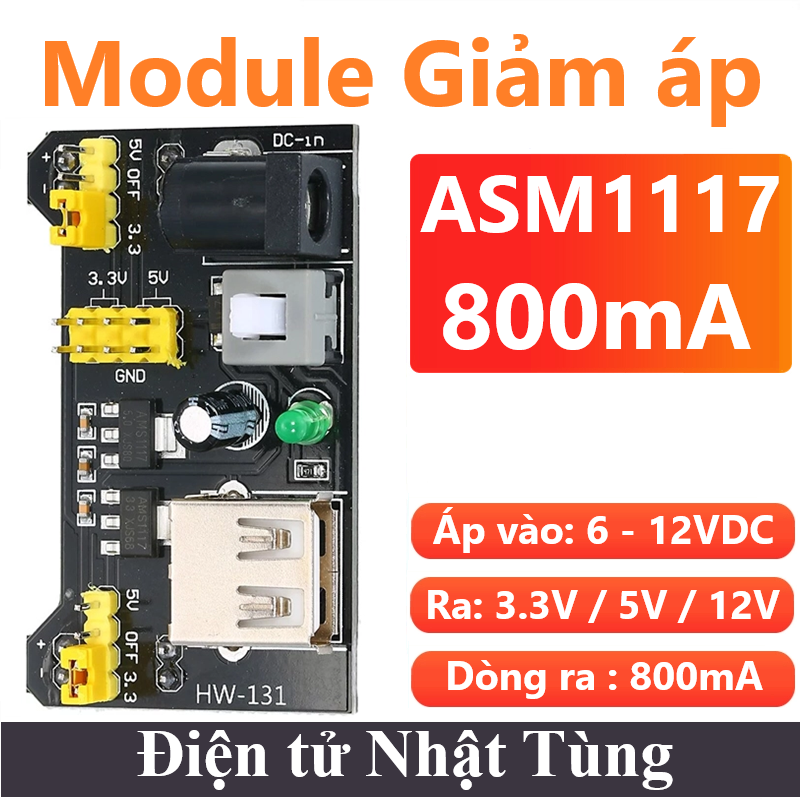

Chức năng các chân

• 3V3 : Chân ngõ ra 3.3V – 700mA.
• 5V : Chân ngõ ra 5V – 700mA.
• DC-IN : Chân ngõ ra từ nguồn ngõ vào.
• GND : Nguồn ra 0V

Sơ đồ nguyên lý

Thông số kỹ thuật Module nguồn Testboard giảm áp 3V3 5V

• Điện áp cung cấp: 7V -10V
• Điện áp khác: USB
• Điện áp và dòng ngõ ra 3V3: 3.3V – 700mA.
• Điện áp và dòng ngõ ra 5V: 5V – 700mA.
• Điện áp và dòng ngõ ra DC-IN: Điện áp ngõ vào.
• Công suất ngõ ra: Iout * Uout
• Hiệu suất chuyển đổi: 95%.
• Nhiệt độ hoạt động: -40ºC đến 85ºC.
• Tần số làm việc:  300KHZ

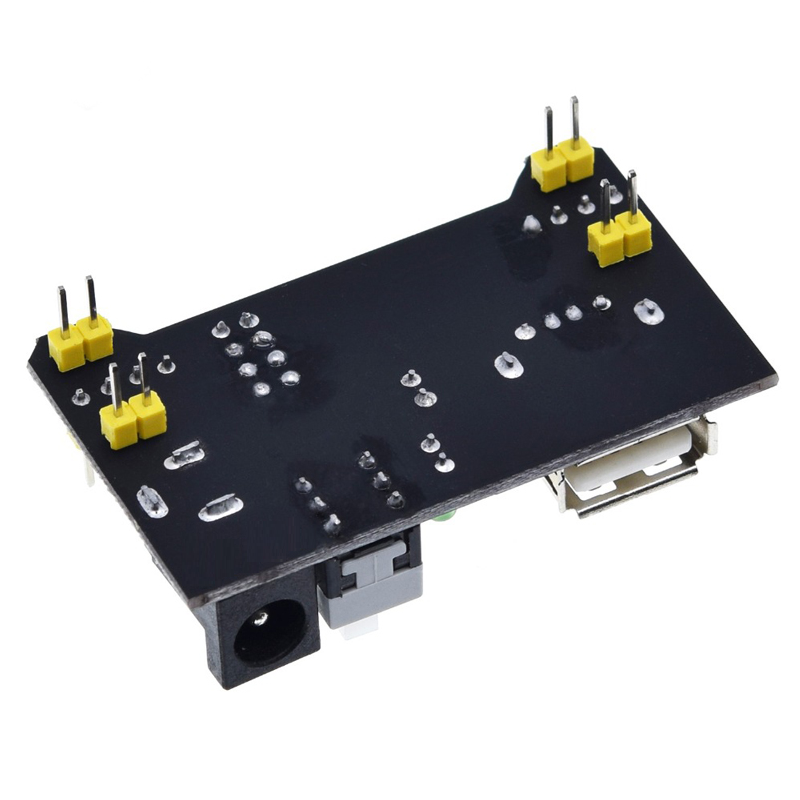

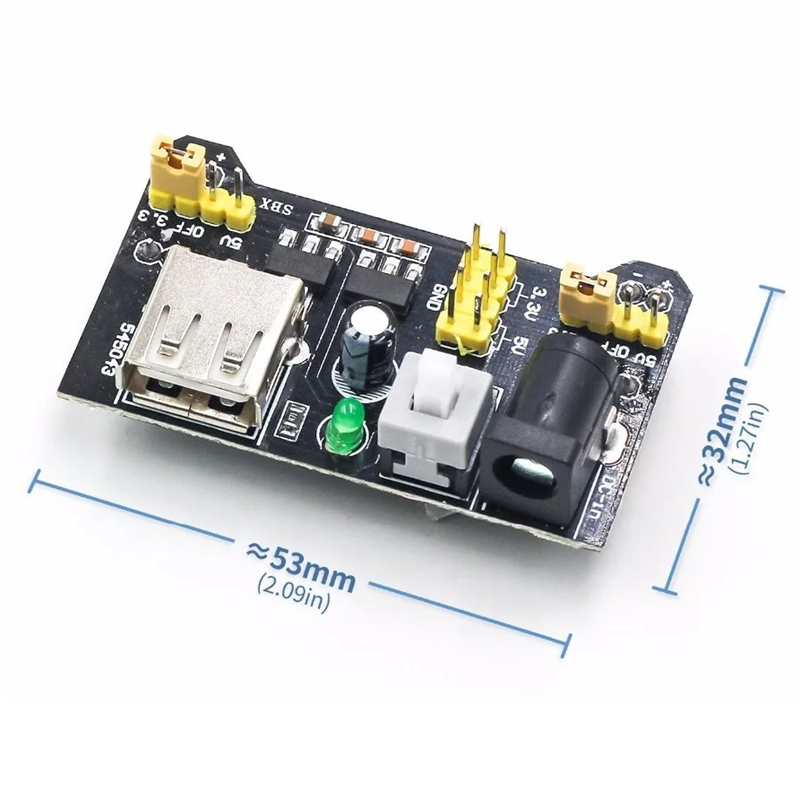

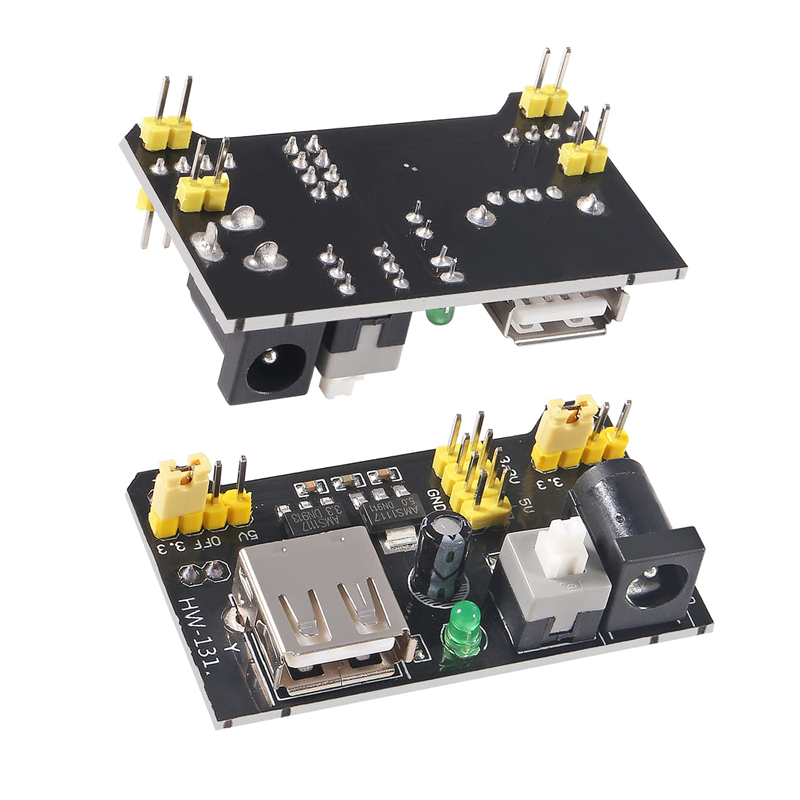

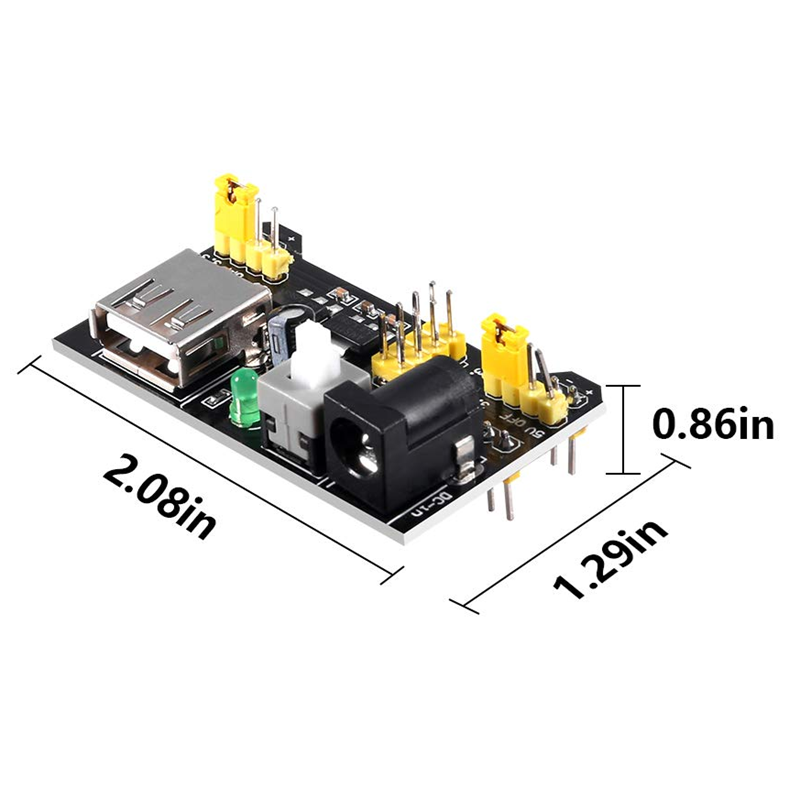

• Kích thước : 5.3cm x 3.5cm
• Tương thích : tốt với MB102 breakboard
• Khối lượng: 10g.

Tham khảo chương trình mẫu và thông tin linh kiện chi tiết tại:
