Module nguồn xung AC-DC 12VDC-1A-12W, Nguồn xung giảm áp

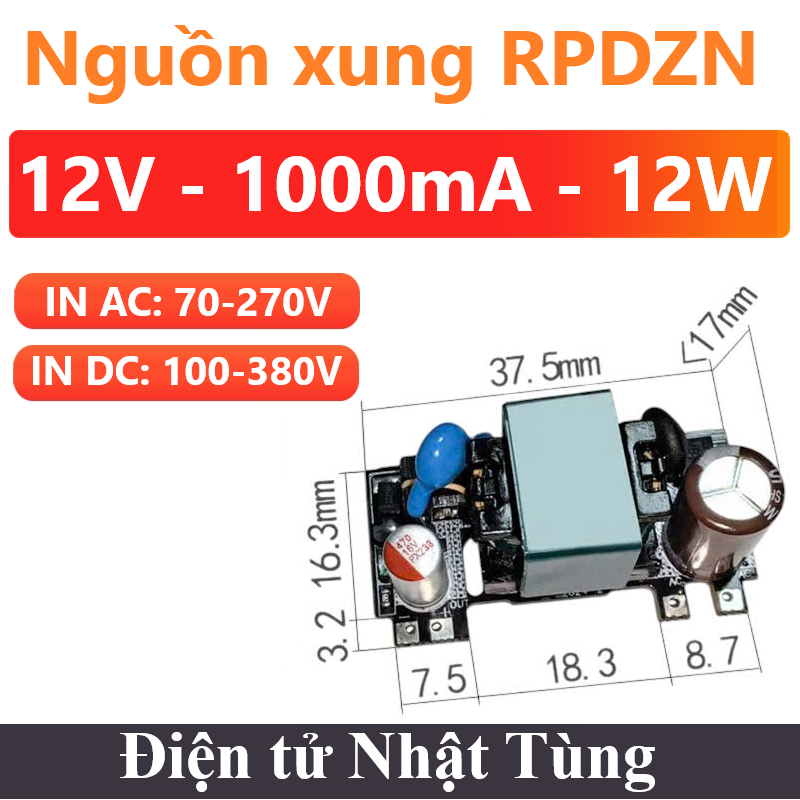

Giới thiệu Module nguồn xung AC-DC 12VDC-1A-12W

Module nguồn xung AC-DC 12VDC-1A-12W với điện áp ngõ vào đối với điện AC là 70v- 270V hoặc đối với DC là 100V – 380V ổn áp xuống 12V – 1A DC.

Mạch nguồn xung AC-DC 12VDC 1A sử dụng để chuyển nguồn xoay chiều AC sang 12VDC với dòng tối đa 1A cấp cho mạch điện, có chất lượng tốt, thiết kế mạch dùng biến áp xung cách ly AC/DC và các cơ chế hồi tiếp, chống nhiễu cho độ an toàn và độ ổn định tối đa.

Các mạch nguồn: Tăng áp – Giảm áp

Chức năng các chân

• AC : Cấp nguồn vào 70V – 270V.
• OUT : Nguồn ra từ 12V – 1A

Thông số kỹ thuật Module nguồn xung AC-DC 12VDC-1A-12W

• Điện áp đầu vào AC: 70V~270V
• Điện áp đầu ra: 12.1VDC  sai số 5%.
• Độ chính xác Điện áp đầu ra: 11.8VDC – 12.7VDC.
• Dòng đầu ra tối đa: 1A
• Công suất định mức : 12W
• Gợn sóng và tiếng ồn (mvp-p): 2% điện áp đầu ra
• Tỉ lệ điều chỉnh tuyến tính: ±1%
• Tỉ lệ điều chỉnh tải: ±3%
• Thời gian khởi động: 836ms, 7.4ms/90VAC hoặc 500ms, 7.4ms/230VAC
• Thời gian giữ: 16ms/115VAC hoặc 50ms/230VAC
• Bảo vệ tải: 115% – 150% công suất định mức. Chế độ trục trặc tự động phục hồi sau khi loại bỏ tải bất thường.
• Bảo vệ ngắn mạch: Bị đoản mạch trong thời gian dài và tự phục hồi.
• Bảo vệ dòng: chế độ không đổi khi đầy tải.
• Tần số hoạt động: 47Hz – 63Hz
• Dòng điện đầu vào: 0.04/115VAC hoặc 0.02/230VAC
• Dòng điện khởi động: 4A/230VAC
• Hiệu suất: 73% – 80%
• Chế độ khởi động không tải: 5V ≤ 300mW
• Nhiệt độ làm việc: -25 ~ 70°C. Khả năng chịu nhiệt tối đa của các linh kiện 105°C
• Độ ẩm làm việc: 20 – 90%. Không ngưng tụ
• Nhiệt độ và độ ẩm bảo quản: -40 ~ 85°C và 10 – 95%.
• Tần số chuyển đổi: 0.8 – 65KHz.
• Điện áp cách điện: 1000V.
• Điện trở cách điện: 100M.
• Trọng lượng: 5.5g
• Kích thước: 60mm * 37mm * 18mm
