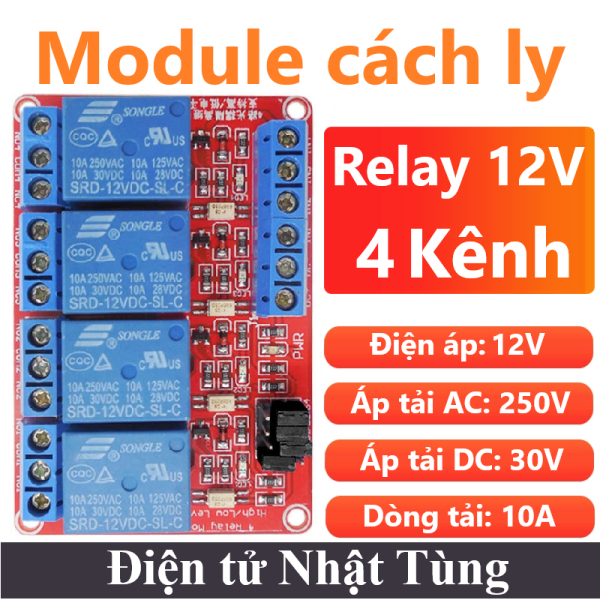

Module relay 12V 10A 4 Kênh chân domino, Rơ le công suất 250V/10A

64.000 ₫

Module relay 12V 10A 4 Kênh chân domino có tải tối đa của giao diện thường mở là: AC 250V/10A, DC 30V/10A; Điện áp làm việc của mô-đun 12V

Thông số sản phẩm

Điện áp hoạt động:	12V
Dòng tiêu thụ:
Công suất:
Loại sản phẩm:	Module
Chuẩn giao tiếp:	Digital (D0)

Còn 200 trong kho

Danh mục: MODULE VÀ MẠCH ĐIỆN, Module Cách Ly Thẻ: relay 5v 1 kênh, relay 30a 5v, relay 5v 2 kênh, relay 5v 3 kênh, relay 5v 4 kênh, relay 5v 8 kênh, relay 12v 4 kênh, relay 12v 2 kênh, relay 12v 1 kênh, relay 30A 12V, relay 5v 10A, relay 5v 6 kênh, relay 12v 6 kênh

Mô tả
Đánh giá (0)

Giới thiệu Module relay 12V 10A 4 Kênh chân domino

Module relay 12V 10A 4 Kênh chân domino có tải tối đa của giao diện thường mở là: AC 250V/10A, DC 30V/10A; Điện áp làm việc của mô-đun 12V. Mô-đun có thể được đặt ở mức kích hoạt mức cao hoặc mức thấp thông qua các nút nhảy

Module 4 relay opto cách ly 12V với opto cách ly nhỏ gọn, có opto và transistor cách ly giúp cho việc sử dụng trở nên an toàn với board mạch chính, mạch được sử dụng để đóng ngắt nguồn điện công suất cao AC hoặc DC với dòng lên đến 10A, thích hợp với đóng ngắt các thiết bị lớn như motor (khoảng 1/2HP), dàn đèn điện, máy móc tầm trung,…có thể chọn đóng khi kích mức cao hoặc mức thấp bằng Jumper.

Module 4 relay opto cách ly kích HL 12V Tiếp điểm đóng ngắt gồm 3 tiếp điểm NC (thường đóng), NO(thường mở) và COM(chân chung) được cách ly hoàn toàn với board mạch chính, ở trạng thái bình thường chưa kích NC sẽ nối với COM, khi có trạng thái kích COM sẽ chuyển sang nối với NO và mất kết nối với NC.

Ngoài ra còn nhiều Relay khác: Module Relay

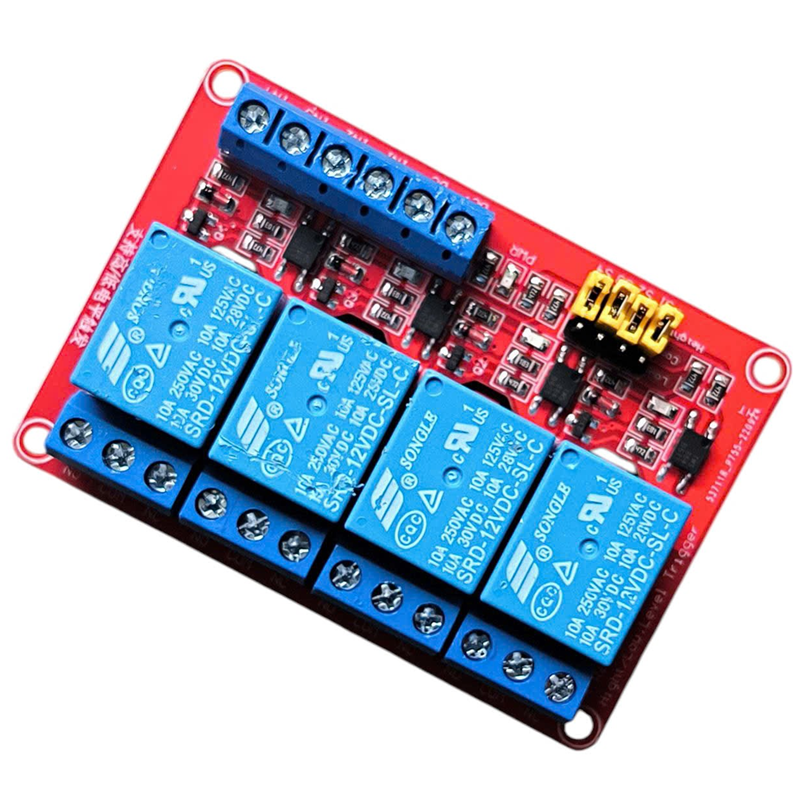

module-relay-12v-4-kenh-chan-domino-1

module-relay-5v-12v-24v-1-2-4-6-8-kenh-mau-do-8

Thông số kỹ thuật Module relay 12V 10A 4 Kênh chân domino

Điện áp hoạt động: 12V DC
Dòng điện hoạt động max: 80mA
Điện áp kích tải AC max: 250V
Điện áp kích tải DC max: 30V
Dòng điện kích tải max: 10A
Công suất tải Max: 2500W
Nhiệt độ hoạt động : -20°C – 125°C
Chọn mức tín hiệu: kích 0 hoặc 1 qua jumper.

Chức năng chân

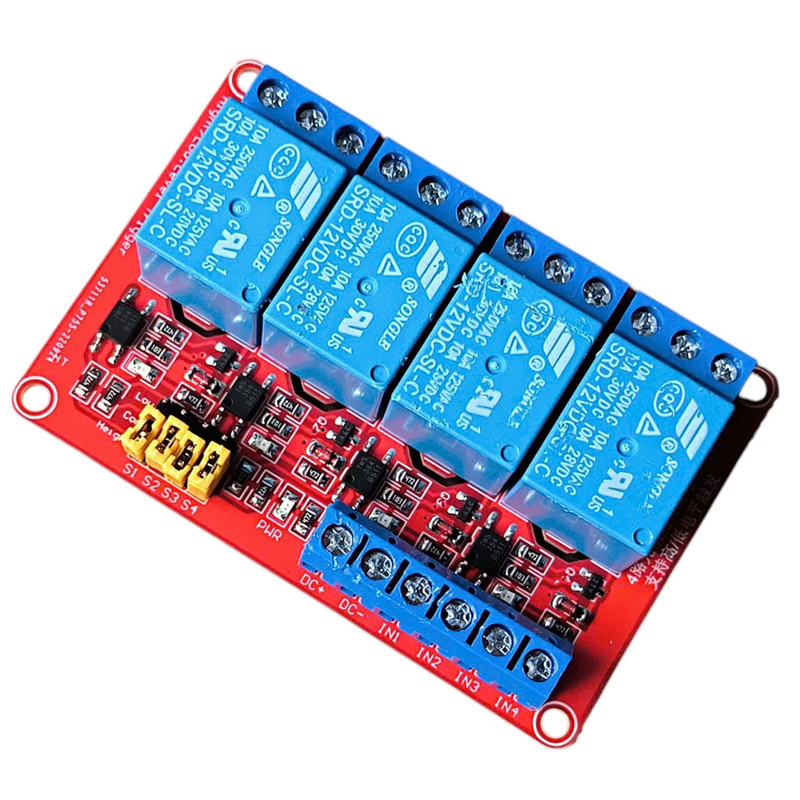

DC+: Cực dương của nguồn điện DC mô-đun (cực dương điện áp đầu cuối kích hoạt)
DC-: Cực âm của nguồn điện DC mô-đun (Điện áp đầu cực kích hoạt âm )
IN: Cực kích hoạt tín hiệu (điện áp kích hoạt mặc định giống như nguồn điện)
JD+: Điện áp cực dương của điều khiển rơle
JD-: Điện áp cực âm của cực điều khiển rơle
DC+ và JD+ bị chập mạch bằng nắp nhảy DC- và JD- được nối ngắn mạch bằng nắp nút nhảy và đầu nối kích hoạt có cùng điện áp với đầu nối điều khiển rơle
Lựa chọn chế độ kích hoạt mức cao và mức thấp, như trong hình, khi dây nối được kết nối với. đầu cuối L, đầu cuối IN là bộ kích hoạt mức thấp. Khi được kết nối với đầu cuối H, nó là bộ kích hoạt mức cao

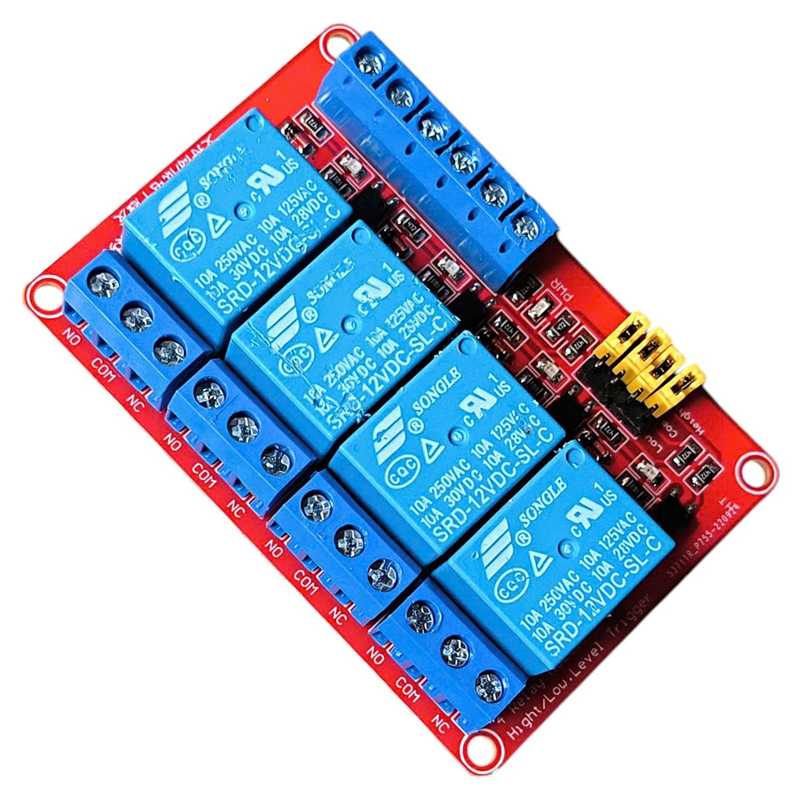

Đầu cuối thường đóng (NC): Đầu cuối thường đóng của rơle
Đầu cuối chung (COM): Đầu cuối chung cực của rơle
Cực mở thường (NO): Cực mở thường xuyên của rơle
