MODULE TĂNG ÁP DC 400W 12A, MODULE TĂNG ÁP 10V – 60V

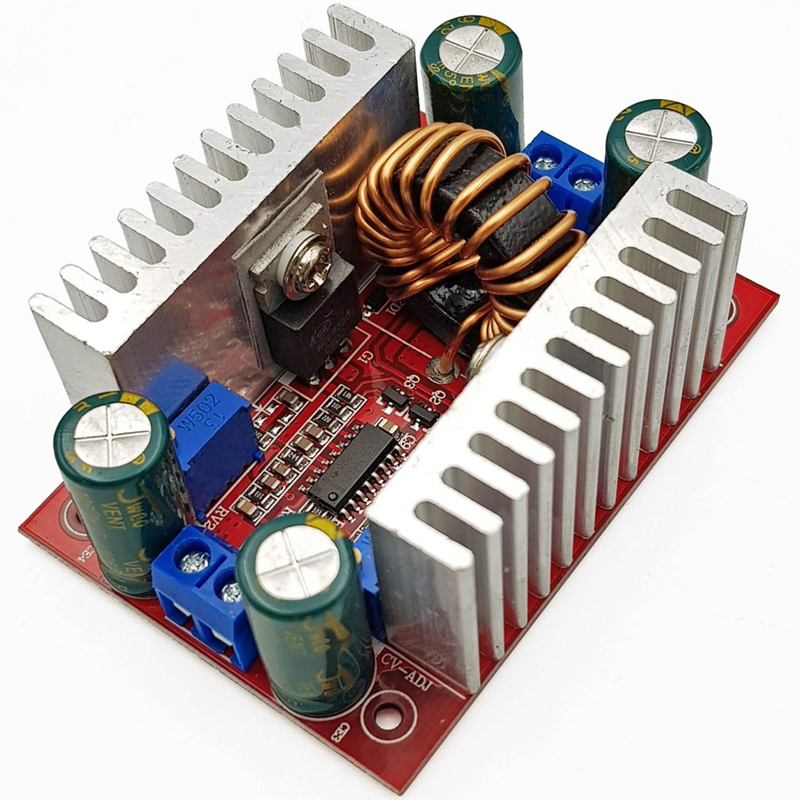

Giới thiệu Module tăng áp DC 400W 12A

Module tăng áp DC 400W 12A là mạch Boost có chức năng ổn định dòng điện và điện áp đầu ra hiệu suất chuyển đổi lên tới 96% được ứng dụng rộng rãi phục vụ kỹ thuật.

Tự tạo nguồn điện có thể điều chỉnh 8.5 – 50VDC, Sử dụng trên xe ô tô cung cấp nguồn điện cho máy tính xách tay, PDA hoặc các thiết bị kỹ thuật số khác

Điều chỉnh điện áp ra của pin năng lượng mặt trời để cung cấp cho bộ điều khiển năng lượng mặt trời, Điều chỉnh điện áp để sạc pin acquy, lithium,…   Sử dụng cho đèn LED công suất cao

Chức năng các chân

• IN+ : Cấp nguồn vào 8.5V – 50V.
• IN- : Cấp nguồn vào 0V.
• OUT+ : Nguồn ra từ 10V – 60V
• OUT- : Nguồn ra 0V

Thông số kỹ thuật module tăng áp DC 400W 12A

• Tên sản phẩm: Module dòng điện, điện áp không đổi 400W
• Phân loại: Module BOOST
• Điện áp vào: 8.5V – 50VDC
• Điện áp ra: 10V – 60VDC
• Dòng điện vào: 15A (MAX), trên 8A phải tăng cường thêm tản nhiệt
• Dòng điện ra: 12A (MAX), trên 7A phải tăng cường thêm tản nhiệt
• Dòng tiêu thụ tĩnh: 10mA điện áp đầu ra càng lớn thì dòng tĩnh càng lớn
• Hiệu suất chuyển đổi: 96%
• Tần số làm việc: 150KHz
• Nhiệt độ làm việc: từ – 40°C đến 85 °C (nếu nhiệt độ của module cao hơn nhiệt độ này vui lòng cung cấp thêm tản nhiệt)
• Cấp độ bảo vệ: Có bảo vệ quá dòng đầu vào nếu trên 15A sẽ giảm điện áp đầu ra, module không có bảo vệ ngược cực đầu vào

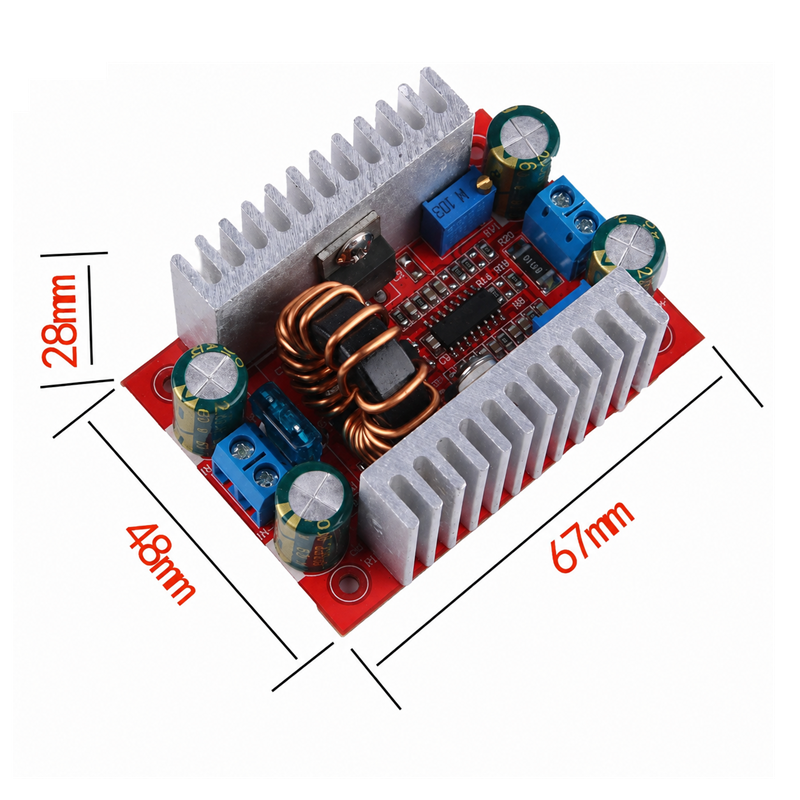

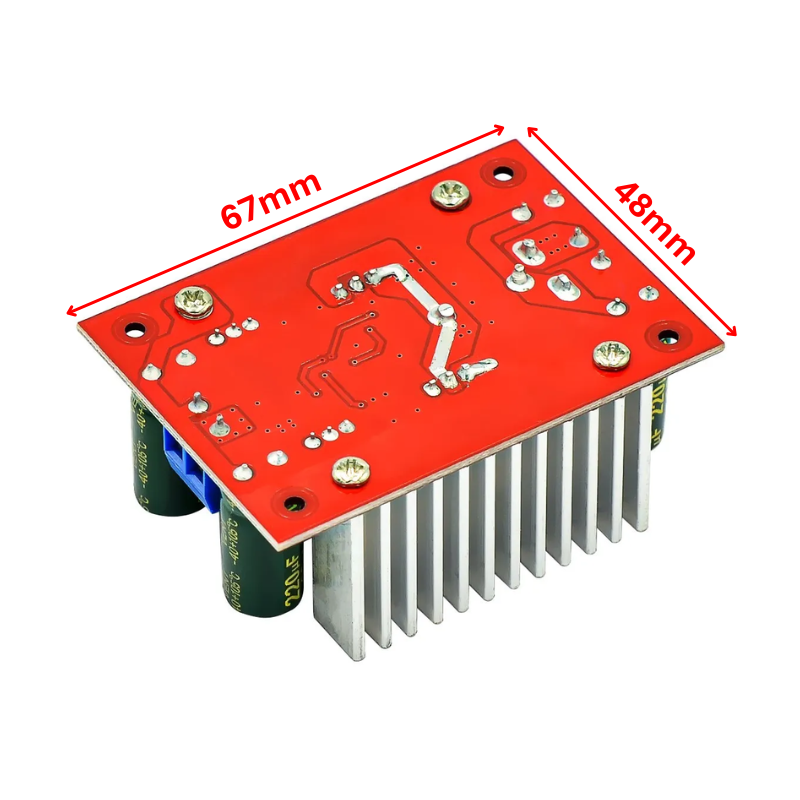

• Kích thước: 67mm * 48mm * 28mm (L * W * H)
• Trọng lượng: 90g

Lưu ý

• Cấp ngược cực nguồn điện sẽ làm hỏng mạch do chưa có diode bảo vệ, không nên sử dụng ngõ ra tải là động cơ, nên dùng với các tải thuần trở như: nguồn sạc pin, nguồn cho led, ổn định điện áp cho pin năng lượng mặt trời…
• Nên đọc các thông số kỹ thuật để sử dụng đúng giúp tăng tuổi thọ cho mạch.
• 400W là công suất tối đa ở điều kiện lý tưởng, nên dùng dưới 250W.
• Hiệu suất chuyển đổi: Ví dụ khi cấp nguồn vào 12V 30A (360W) sau chuyển đổi hiệu suất 96% thì công suất ra là 345W nếu điện áp ra là 50V thì dòng ra Max sẽ là 6.9A nếu dòng điện cao hơn sẽ kéo điện áp xuống để bằng công suất ra
