Module tăng áp DC-DC XL6009 4A 5-35VDC, Mạch ổn áp DC 4A

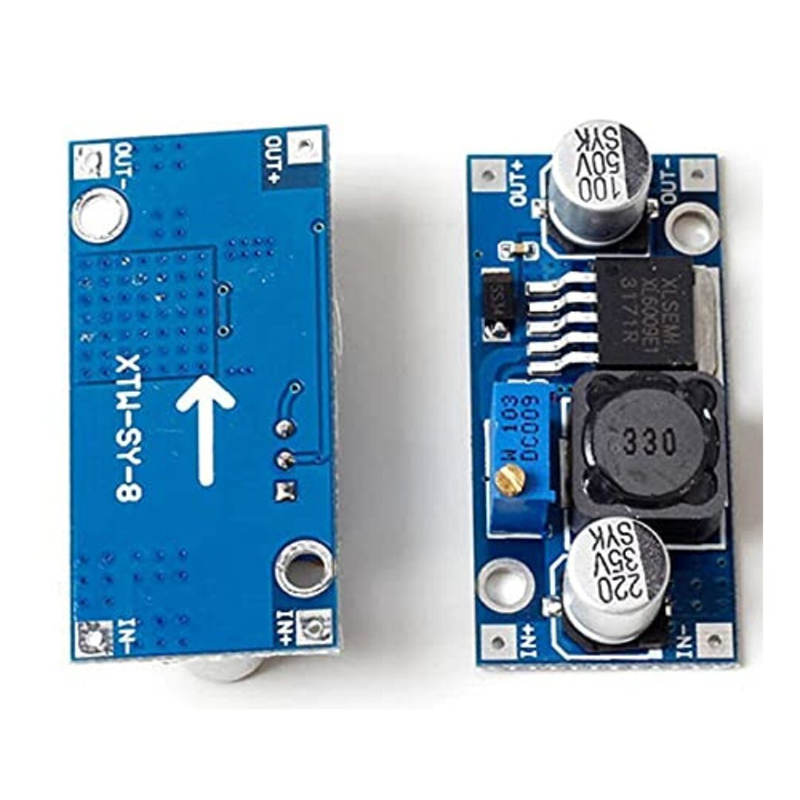

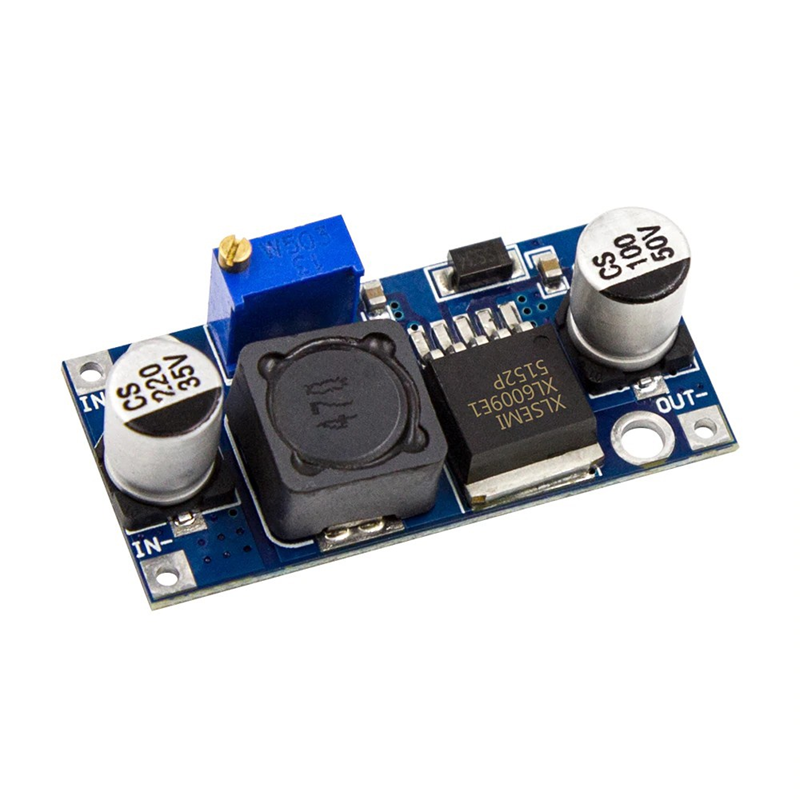

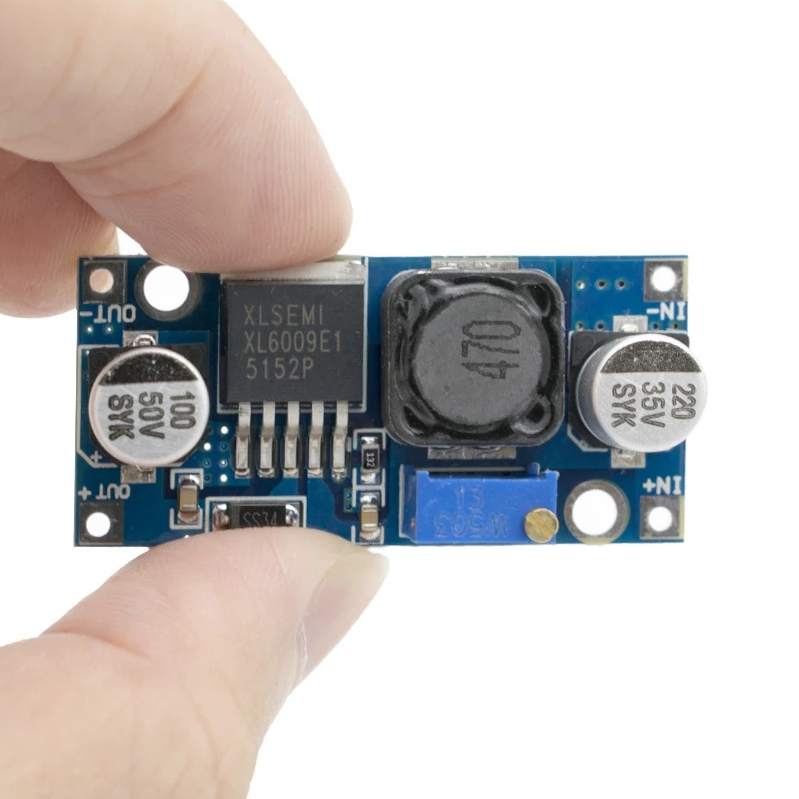

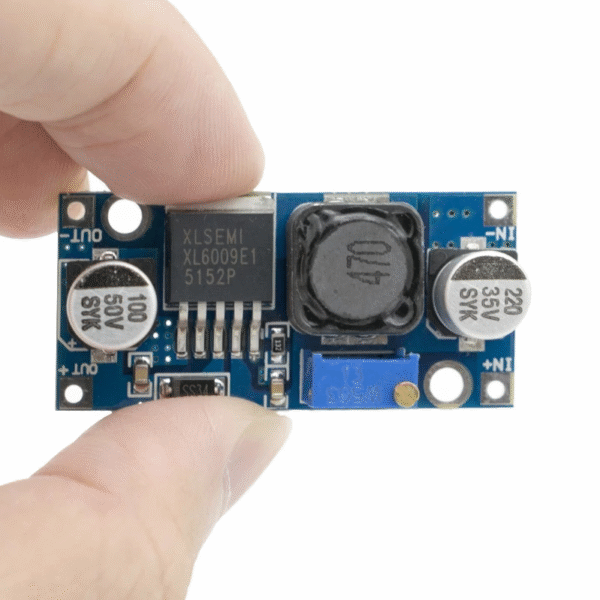

Giới thiệu Module tăng áp DC-DC XL6009 4A 5-35VDC

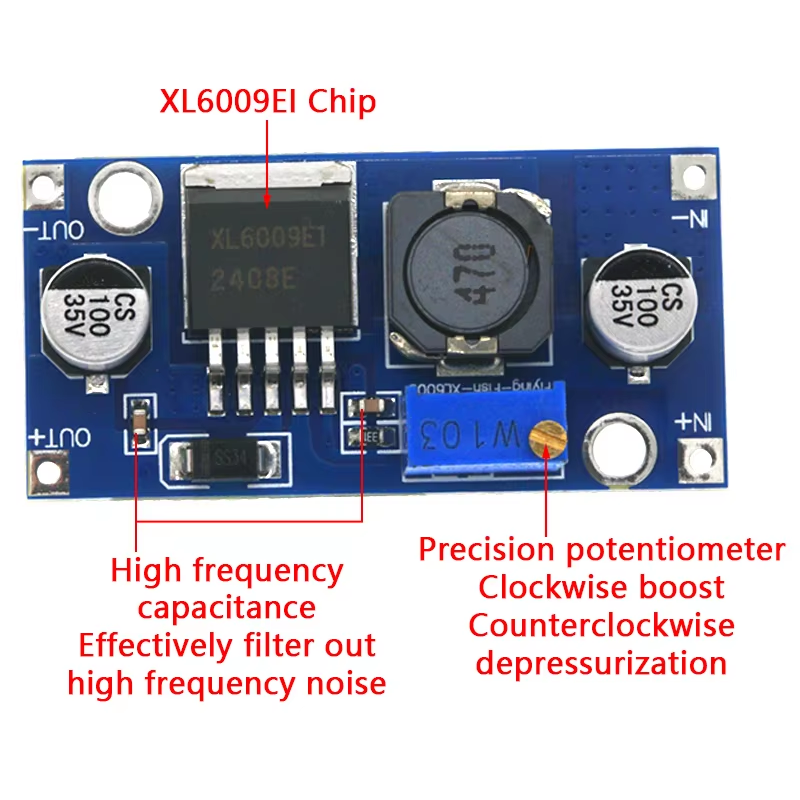

Module tăng áp DC-DC XL6009 4A 5-35VDC là mô-đun tăng cường hiệu suất cao với dòng chuyển mạch 4A . Mô-đun này sử dụng XL6009E1 của công nghệ chuyển mạch tần số cao thế hệ thứ hai làm chip lõi và hiệu suất của nó vượt xa LM2577 của công nghệ thế hệ đầu tiên . Mô-đun tăng tốc XL6009 có chi phí thấp hơn và hiệu suất tốt hơn.

Mạch tăng áp DC XL6009 được sử dụng để tăng điện áp DC, hiệu suất chuyển đổi của mạch lên đến 94%, dòng đầu ra tối đa 4A, là sự lựa chọn phù hợp cho các ứng dụng tăng áp.

Các phiên bảng khác của XL6009: XL6009 Led 7 đoạn – XL6009 V1

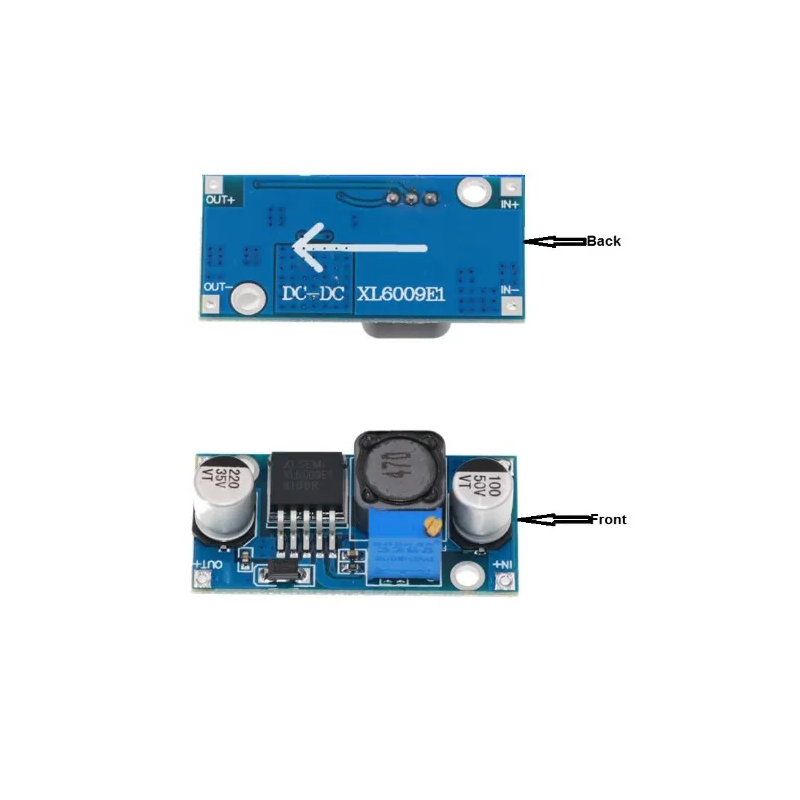

Chức năng các chân

• IN+ : Cấp nguồn vào 3V – 32V.
• IN- : Cấp nguồn vào 0V.
• OUT+ : Nguồn ra từ 5V – 35V
• OUT- : Nguồn ra 0V

Thông số kỹ thuật Module tăng áp DC-DC XL6009 4A

• Điện áp ngõ vào : 3V – 32V
• Điện áp ngõ ra : 5V – 35V
• Dòng điện : 4A
• Công suất Max:  140W
• Nhiệt độ hoạt động : -40°C – 125°C
• Số chân : 4
• Loại : Module
• Hiệu suất : 96%
• Tần số xung : 400KHz
• Maximum Duty Cycle : 100%
• Minimum Drop Out : 0.3VDC

Tham khảo chương trình mẫu và thông tin linh kiện chi tiết tại:
