MODULE USB TO RS485 FT232, MẠCH CHUYỂN ĐỔI RS485

Giới thiệu module chuyển đổi usb to RS485 FT232

Module chuyển đổi USB TO TTL/ RS485 FT232: điều khiển nguồn dữ liệu tự động, nhận dạng và kiểm soát tự động. Mạch sử dụng IC FT232RL chuyên dụng có độ bền, độ tin cậy cao, hoạt động ổn định. Ứng dụng vào giao tiếp RS485 trong công nghiệp.

Thông số kỹ thuật module usb to RS485 FT232

• Chuẩn USB 2.0

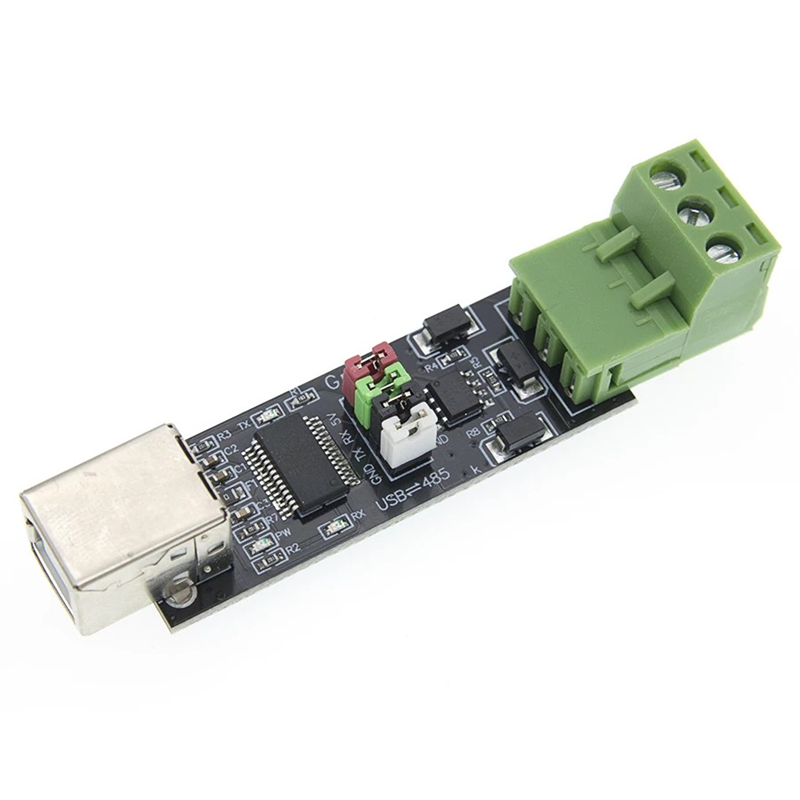

• Mạch sử dụng IC FT232RL và MAX485
• Tốc độ baud hỗ trợ: 300 – 9216000 bps, tự động dò tốc độ baud
• Hỗ trợ giao tiếp nhiều thiết bị RS485 cùng lúc lên đến 32 thiết bị
• Hỗ trợ: Windows98 / ME / 2000 / XP / WIN7 / Vista, Linux, Mac
• Tích hợp diode TVS bảo vệ USB

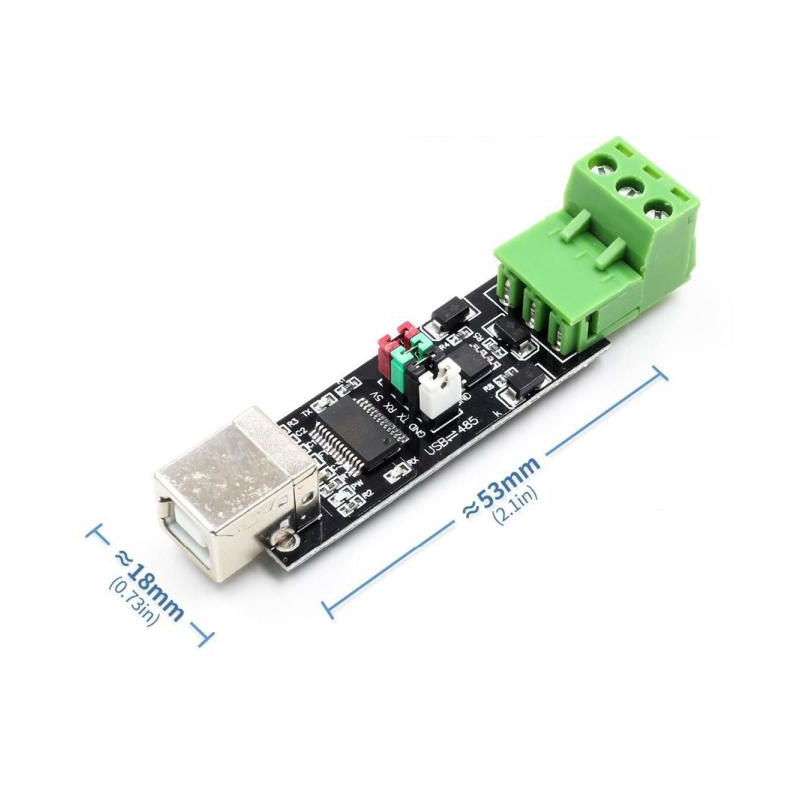

• Kích thước: 7.8×1.9×2 cm

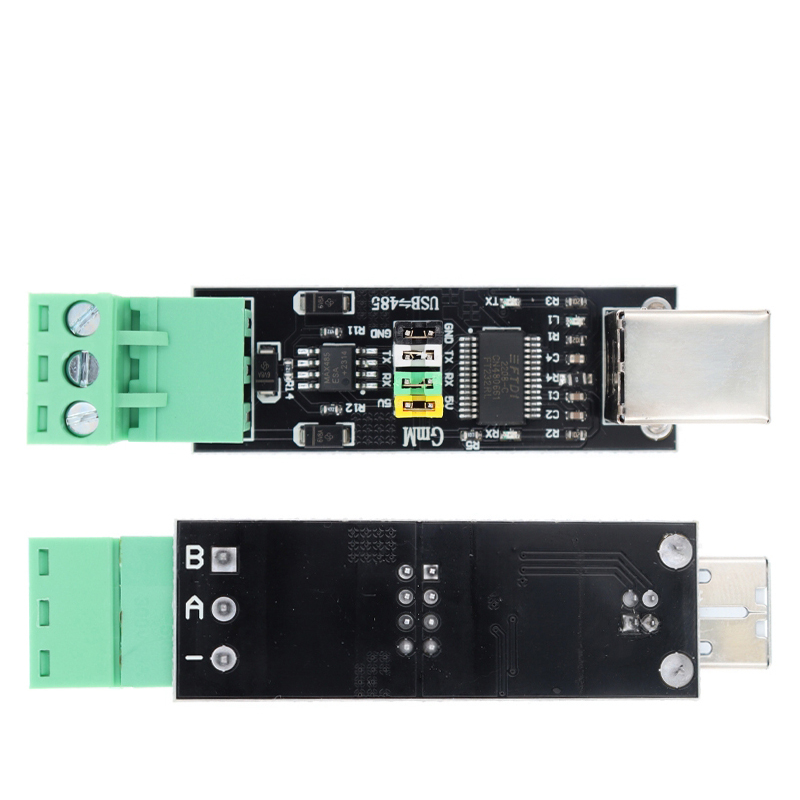

• Đầu ra Max485 gồm 3 chân: GND, A, B

Các tính năng

• Điều khiển hướng: Sử dụng công nghệ điều khiển luồng dữ liệu tự động để tự động xác định và kiểm soát hướng truyền dữ liệu.
• Tốc độ truyền: 300-9216000bps, tự động phát hiện tốc độ tín hiệu cổng nối tiếp
• Khả năng chịu tải: hỗ trợ point-to-multipoint, mỗi bộ chuyển đổi có thể kết nối 32 thiết bị giao diện RS485
• Bảo vệ giao diện: Bảo vệ ống TVS, bảo vệ tự phục hồi USB
• Hỗ trợ Windows98/ME/2000/XP/WIN7/Vista, Linux, Mac
• Có thể hỗ trợ các thiết bị có giao diện RS485: camera giám sát, bộ thu thập video, máy chấm công vân tay, công tắc điều khiển chương trình, máy CNC, vi điều khiển, v.v.

Các tùy chọn

• Tùy chọn 1: CH341+485; có nhược điểm là không ổn định và dễ gây ra hiện tượng màn hình đen trên máy tính;
• Tùy chọn 2: PL2303+RS232+RS485, Giải pháp này sử dụng PL2303 để chuyển đổi cổng nối tiếp trước, sau đó chuyển đổi cổng nối tiếp thành 485. Ưu điểm là chi phí thấp nhưng nhược điểm là có thể không ổn định trong các tình huống công nghiệp và không phù hợp với tốc độ cao.
• Tùy chọn 3: FT232+485; Ưu điểm: Ứng dụng công nghiệp, tốc độ và khả năng chống nhiễu rất tốt, rất phù hợp cho lĩnh vực điều khiển công nghiệp và ứng dụng cá nhân. Nhược điểm: giá thành cao.
