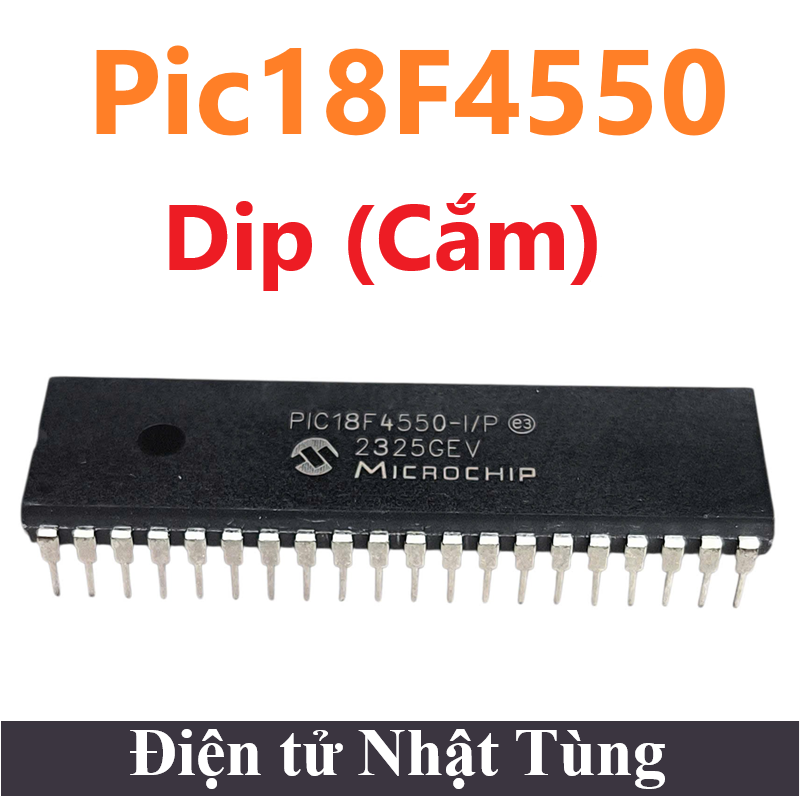

PIC18F4550 DIP, VI ĐIỀU KHIỂN HỌ PIC CỦA MICROCHIP

Giới thiệu Pic18F4550 DIP

Pic18f4550 DIP dip là một chíp vi điều khiển được sản xuất bời hãng Microchip thuộc họ Pic. Pic18F4550 là một bộ vi điều khiển 8 bit dựa trên kiến trúc RISC bộ nhớ chương trình 32KB ISP flash có thể ghi xóa hàng nghìn lần, 256B EEPROM, một bộ nhớ RAM vô cùng lớn trong thế giới vi xử lý 8 bit 2048B SRAM

Với 33 chân có thể sử dụng cho các kết nối vào hoặc ra i/O, 32 thanh ghi, 3 bộ timer/counter có thể lập trình, có các gắt nội và ngoại (2 lệnh trên một vector ngắt), giao thức truyền thông nối tiếp USART, SPI, I2C. Ngoài ra có thể sử dụng bộ biến đổi số tương tự 10 bít (ADC/DAC) mở rộng tới 11 kênh, khả năng lập trình được watchdog timer, hoạt động với 5 chế độ nguồn, có thể sử dụng tới 2 kênh điều chế độ rộng xung (PWM)……

Chức năng các chân của Pic18F4550 DIP

Thông số cơ bản PIC18F4550

• Nguồn : 2V – 5.5V
• In/OUT : 33
• Số chân : 40
• Dòng hoạt động : 1mA
• Dòng chờ : 1uA
• Dòng output : 25mA
• Thạch anh ngoài : 48MHz
• Thạch anh nội : 8MHz
• Bộ nhớ ROM  : 32KByte
• Bộ nhớ SRAM : 2048Byte
• Bộ nhớ EEPROM: 256Byte
• Các chuẩn giao tiếp : I²C, SPI, UART / USART, USB
• Nhiệt độ hoạt động  : -40°C ~ 85°C
• Cổng ADC  : 10Bit – 13 kênh
• Timer : 8Bit hoặc 16Bit
