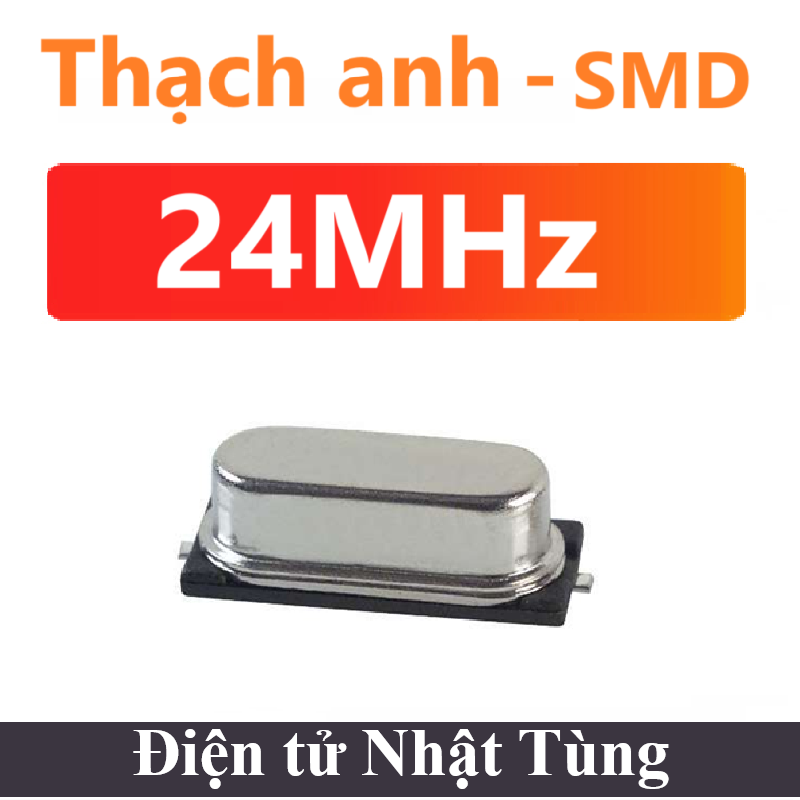

Thạch anh 24Mhz chân Dán SMD, Tạo tần số cao 2 chân

Giới thiệu Thạch anh 24Mhz chân Dán SMD

Thạch anh 24Mhz chân Dán SMD là bộ dao động khá ổn định để tạo ra tần số dao động cho vi điều khiển ứng dụng nhiều trong các nội dung như Timer, PWM, Ngắt,… Đa số các mạch điều khiển đèn Led đều dùng thạch anh có thể là Thạch anh 12Mhz, 24Mhz….mỗi loại sẽ cho ra 1 xung nhịp khác nhau.

Thạch anh trong điện tử đa phần để tạo ra tần số được ổn định vì tần số của thạch anh tạo ra rất ít bị ảnh hưởng bởi nhiệt độ hơn là các mạch dao động RC….

Trong Vi điều khiển bắt buộc phải có thạch anh (trừ các loại có dao động nội) vì xét chi tiết thì VDK có CPU, timer,… CPU bao gồm các mạch logic và mạch logic muốn hoạt động cũng cần có xung clock, còn timer thì gồm các dãy FF cũng cần phải có xung để đếm. Tùy loại VDK mà bao nhiêu xung clock thì ứng với 1 chu kì máy, và với mỗi xung clock VDK sẽ đi làm 1 công việc nhỏ ứng với lệnh đang thực thi.

Các loại thạch anh: Từ 4M – 48M

Thông số kỹ thuật:

• Tần số: 24MHz
• Chu kỳ: 46ns
• Dung sai tần số: ±20ppm
• ESR (Equivalent series resistance): 30 Ohm
• Nhiệt độ hoạt động: -20°C ~ 70°C
• Dạng chân: SMD (chân dán)
• Số chân: 2
• Chất liệu: Bằng sắt

Các loại thạch anh trên thị trường

Nguyên lý hoạt động

Đối với mạch điện xoay chiều thì hoạt động của thạch anh sẽ biến đổi theo tần số của điện áp đó. Còn khi thay đổi một tần số nào đó thì nó sẽ cộng hưởng. Tần số cộng hưởng của thạch anh phụ thuộc vào kích thước và hình dáng của nó.

Về bản chất, thạch anh có thể coi như một mạch dao động RLC. Trong đó, mạch tương đương của nó bao gồm một L và một C lắp nối tiếp với nhau. Cả cụm này được lắp song song với một C khác và một R cách điện.

Mỗi một tinh thể thạch anh sẽ có 2 loại tần số cộng hưởng đó là tần số cộng hưởng nối tiếp và tần số cộng hưởng song song. Điểm chung của hai loại tần số này là chúng đều có trị số khác bền vững và gần như không bị ảnh hưởng bởi môi trường bên ngoài.

Ký hiệu Thạch anh 24Mhz chân Dán SMD

Trên các sơ đồ và bo mạch thì thạch anh có ký hiệu là XT, OSC, X hoặc Crystal.

Tham khảo chương trình mẫu và thông tin linh kiện chi tiết tại:
