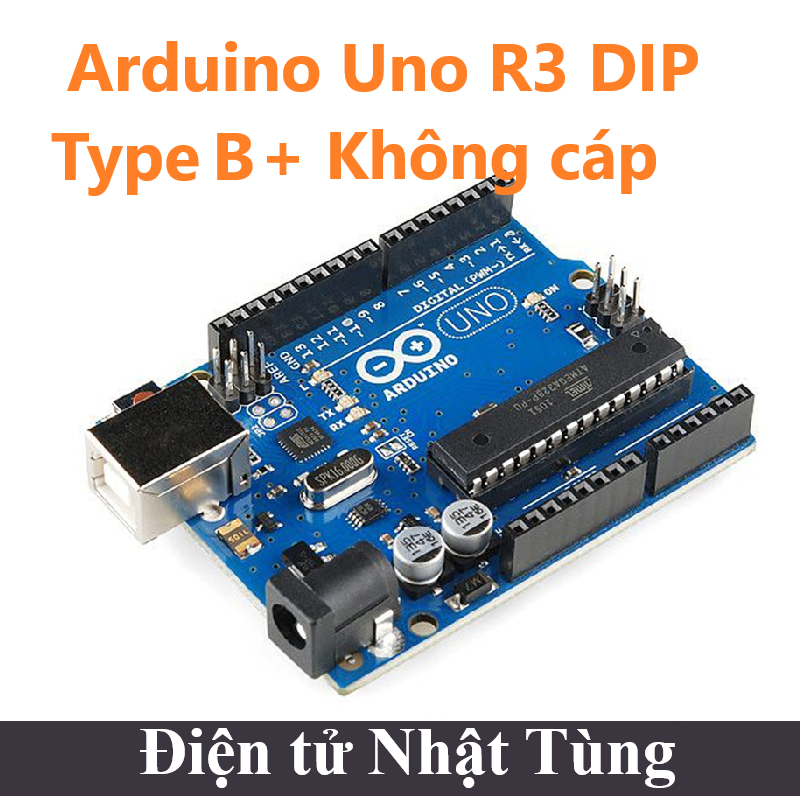

Arduino Uno R3 (Dip), VI ĐIỀU KHIỂN HỌ ARDUINO ( không kèm Cáp)

Giới thiệu Arduino Uno R3

Arduino Uno R3 (Dip) có 14 chân digital dùng để đọc hoặc xuất tín hiệu. Chúng chỉ có 2 mức điện áp là 0V và 5V với dòng vào/ra tối đa trên mỗi chân là 40mA. Ở mỗi chân đều có các điện trở pull-up từ được cài đặt ngay trong vi điều khiển ATmega328 (mặc định thì các điện trở này không được kết nối). Arduino Uno R3 là một bảng mạch vi điều khiển nguồn mở dựa trên vi điều khiển Microchip ATmega328 được phát triển bởi Arduino.cc.

Bảng mạch được trang bị các bộ chân đầu vào/ đầu ra Digital và Analog có thể giao tiếp với các bảng mạch mở rộng khác nhau. Mạch Arduino Uno thích hợp cho những bạn mới tiếp cận và đam mê về điện tử, lập trình…Dựa trên nền tảng mở do Arduino.cc cung cấp các bạn dễ dàng xây dựng cho mình một dự án nhanh nhất ( lập trình Robot, xe tự hành, điều khiển bật tắt led…).

Chức năng các chân

Thông số cơ bản Arduino Uno R3 DIP

• Nguồn USB : 5V
• Nguồn Jack DC : 9V
• Input/Output : 23
• Số chân : 28
• Dòng hoạt động : 1.5mA
• Dòng chờ : 1uA
• Dòng output : 20mA
• Thạch anh ngoài : 16Mhz
• Thạch anh nội : 8Mhz
• Các chuẩn giao tiếp : I²C, SPI, UART / USART, USB
• Bộ nhớ ROM  : 32KByte
• Bộ nhớ SRAM : 2KByte
• Bộ nhớ EEPROM: 1KByte
• Nhiệt độ hoạt động  : -40°C ~ 85°C
• Cổng ADC  : 10Bit – 6 Kênh
• Timer : 8Bit hoặc 16Bit

Sơ đồ nguyên lý thiết kế Arduino Uno R3

Liên hệ làm mạch
