Bàn phím mềm 1×1 màu tím, Ma trận phím mềm 1×1

12.000 ₫

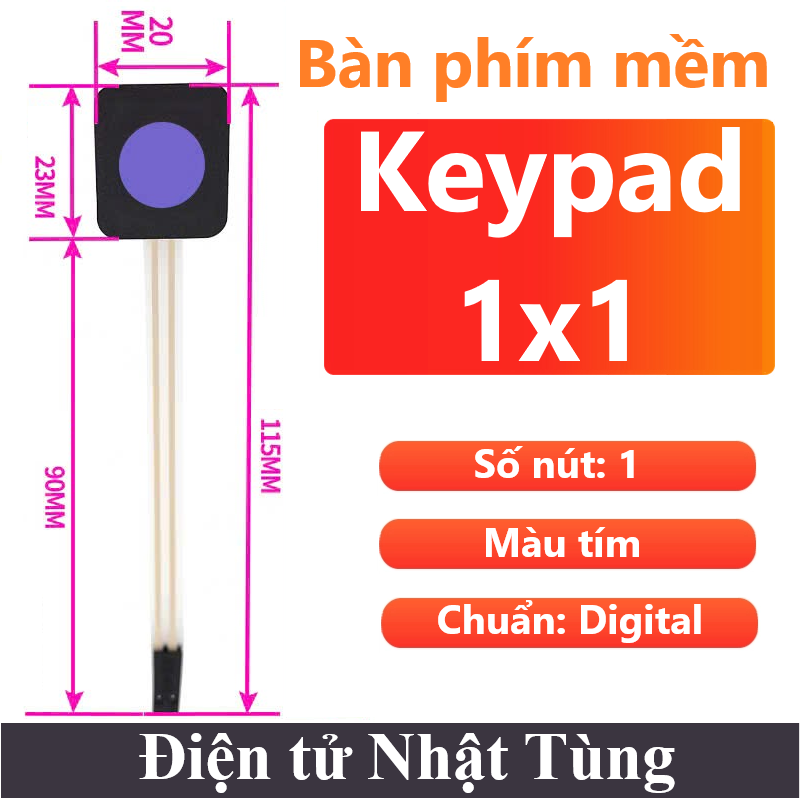

Bàn phím mềm 1×1 màu tím có thiết kế nhỏ gọn, dễ kết nối và sử dụng, các chân của 1 phím được nối theo ma trận, tín hiệu khi nhấn phím sẽ là tín hiệu GND

Thông số sản phẩm

Điện áp hoạt động:
Dòng tiêu thụ:
Công suất:
Loại sản phẩm:
Chuẩn giao tiếp:

Còn 100 trong kho

Danh mục: Bàn phím & Joystick, MODULE VÀ MẠCH ĐIỆN Thẻ: bàn phím mềm 4x4, bàn phím mềm 1x1, bàn phím mềm 1x2, bàn phím mềm 1x3, keypad 2x4, keypad 3x4, keypad 4x4, bàn phím 4x4, keyphim 4x4, bàn phím 3x4, keypad 1x4, bàn phím mềm, keypad, bàn phím 1x4

Mô tả
Đánh giá (0)

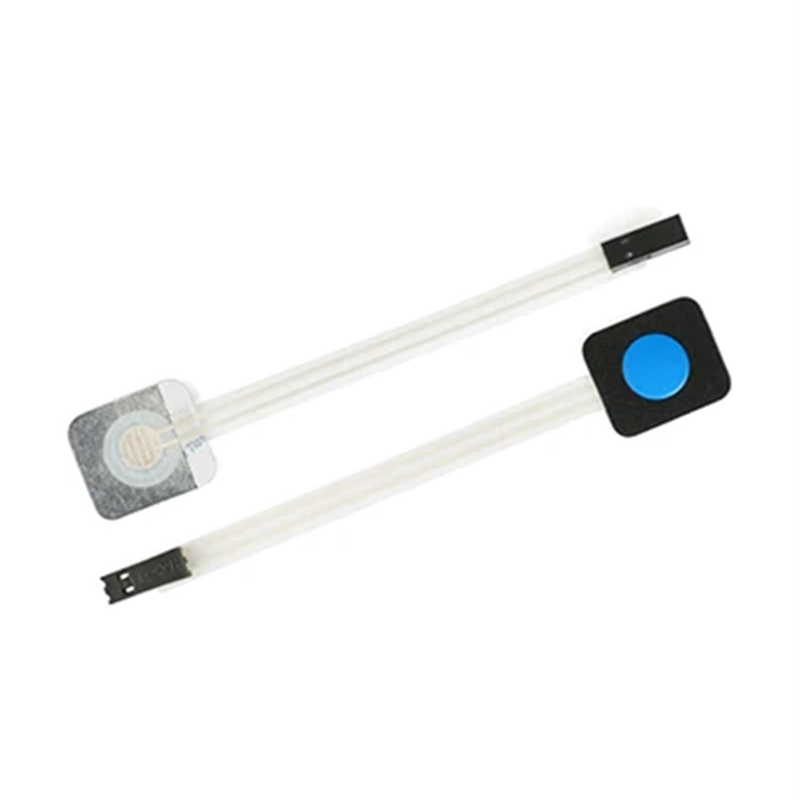

Giới thiệu Bàn phím mềm 1×1 màu tím

Bàn phím mềm 1×1 màu tím có thiết kế nhỏ gọn, dễ kết nối và sử dụng, các chân của 1 phím được nối theo ma trận, tín hiệu khi nhấn phím sẽ là tín hiệu GND (0VDC) hoặc Vcc (5VDC) tùy vào cách quét phím của các bạn kích vào chân Vi điều khiển, bàn phím còn tích hợp vị trí để lắp thêm tụ chống dội (chống nhiễu), phù hợp cho các ứng dụng điều khiển bằng phím bấm.

Bàn phím tích hợp trong nhiều module mạch điện tử như kit phát triển, kit học tập giao tiếp các vi điều khiển như Pic, 8051, AVR, STM,…..

Các mã bàn phím và JoyStick

Sơ đồ nguyên lý key phím 1×1

Thông số kỹ thuật Bàn phím mềm 1×1 màu tím

Điện áp hoạt động : 35V
Dòng điện hoạt động : 100mA
Công suất hoạt động : 1W
Chuẩn truyền : I/O
Nhiệt độ bảo quản khuyến nghị: + 15°C-35°C
Độ ẩm bảo quản: 70%-90%
Nhiệt độ thử nghiệm: -0°C- +60°C 16H
Kiểm tra độ ẩm: 70%-90%
Độ rung: 20G’s msx.(10-200HZ,MIL -STD-202,M204,Điều kiện B)
Màu nút : màu tím
Số chân : 2
Số nút : 1
Loại : Module
Quét tích cực : Do người thiết kế
Mạch in: Loại dán bạc PET
Điện trở vuông tiêu chuẩn: ≤50mQ/port/mil
Điện trở tiếp xúc: 10-500Q (thay đổi tùy theo chiều dài dây dẫn và chất liệu)
Điện trở cách điện: 100MQ 100V
Điện áp chịu được trung bình: 250VRms (50-60Hz1min)
Thời gian tác động: ≤5ms
Độ dày đường: 130,13mm
Tuổi thọ sử dụng: Loại phím phim trong vòng 500.000 lần

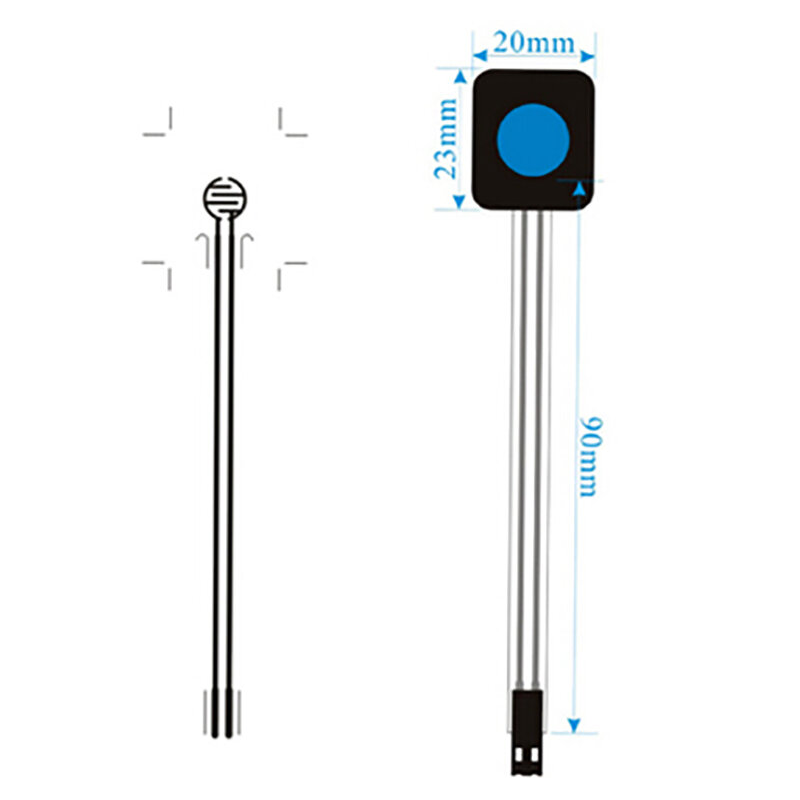

Kích thước : 20mm*23mm*90mm

Chương trình Test

Nguyên lý kết nối

Chương trình

Thư viện : Tại đây Keypad.h

const int tlacitka[] = {3,2,5,4};
int stisk = 0;

void setup() {
  Serial.begin(9600);
  for(int x=0; x<4; x++)
  {
    pinMode(tlacitka[x], INPUT_PULLUP);
  }
}

void loop(){
  for(int x=0; x<3; x++)
  {
    stisk = digitalRead(tlacitka[x]);
    if (stisk == LOW) {
      Serial.print(x);
      Serial.println(" stisknuto");
      delay(500);
    }
  }
}

Tham khảo chương trình mẫu và thông tin linh kiện chi tiết tại:
