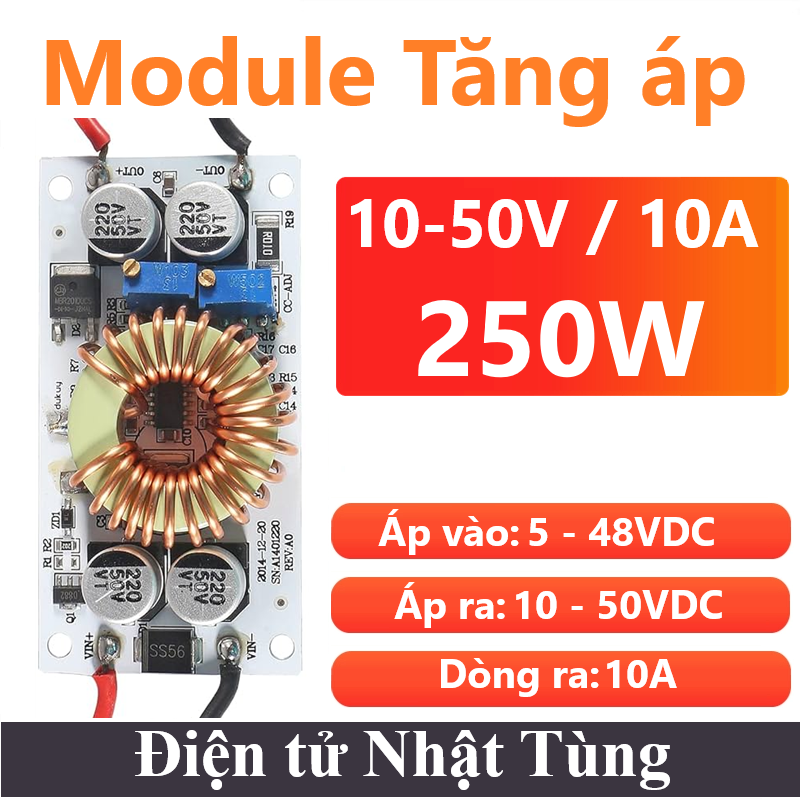

Module tăng áp DC-DC 250W 10A, Mạch tăng áp 12 – 48VDC

60.000 ₫

Module tăng áp DC-DC 250W 10A là mạch Boost có chức năng ổn định dòng điện và điện áp đầu ra hiệu suất chuyển đổi lên tới 96% được ứng dụng rộng rãi phục vụ kỹ thuật.

Thông số sản phẩm

Điện áp hoạt động:
Dòng tiêu thụ:
Công suất:
Loại sản phẩm:
Chuẩn giao tiếp:

Còn 100 trong kho

Danh mục: MODULE VÀ MẠCH ĐIỆN, Module Nguồn Thẻ: xl4015 module, mạch tăng áp 600w, tăng áp 600w 10A, module giảm áp 300w 12a, mạch tăng áp 400w 12A, module tăng áp 400w, tăng áp 150w, module tăng áp lm2578, module xl4016, xl4005 ic ổn áp, ổn áp 1A, ổn áp 3A, module giảm áp, ic ổn áp

Mô tả
Đánh giá (0)

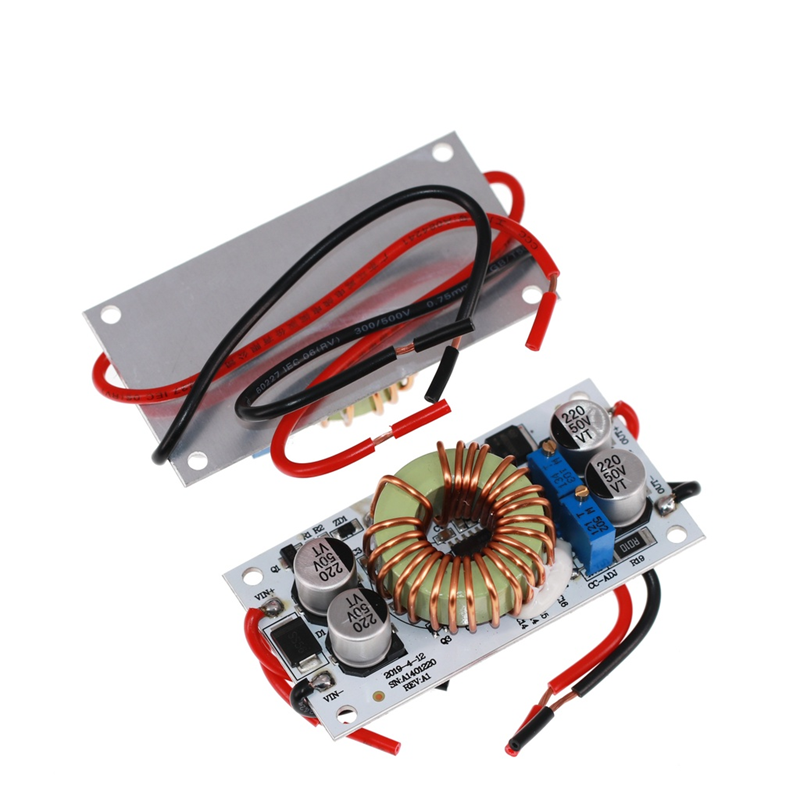

Giới thiệu Module tăng áp DC-DC 250W 10A

Tự tạo nguồn điện có thể điều chỉnh 10– 60VDC, Sử dụng trên xe ô tô cung cấp nguồn điện cho máy tính xách tay, PDA hoặc các thiết bị kỹ thuật số khác

Điều chỉnh điện áp ra của pin năng lượng mặt trời để cung cấp cho bộ điều khiển năng lượng mặt trời, Điều chỉnh điện áp để sạc pin acquy, lithium,… Sử dụng cho đèn LED công suất cao

Các mạch nguồn: Tăng áp – Giảm áp

module-tang-ap-giam-ap-250w-10v-50v-10a-5

module-tang-ap-8-40v-9a-cong-suat-300w-7

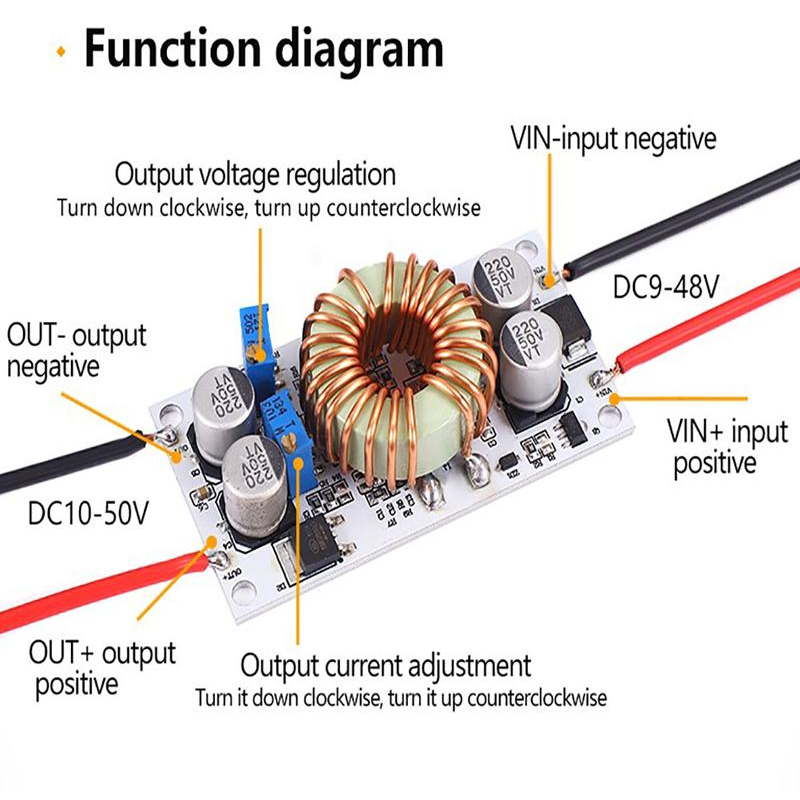

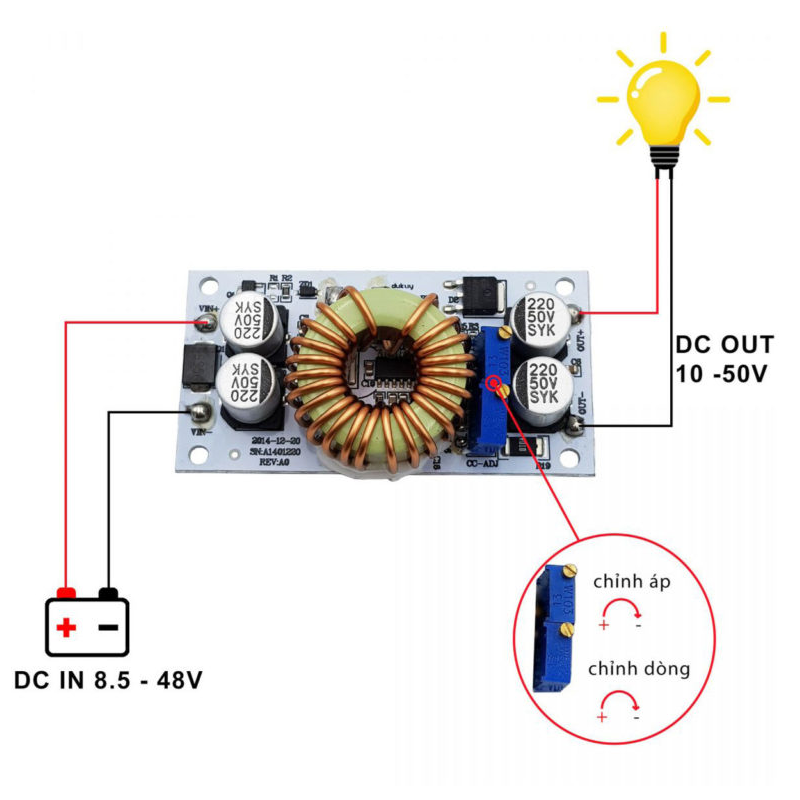

Chức năng các chân

IN+ : Cấp nguồn vào 8.5V – 48V.
IN- : Cấp nguồn vào 0V.
OUT+ : Nguồn ra từ 10V – 50V
OUT- : Nguồn ra 0V

module-tang-ap-giam-ap-250w-10v-50v-10a-5

Thông số kỹ thuật module tăng áp DC 250W 10A

Điện áp đầu vào: 8.5V-48VDC
Điện áp đầu ra: 10~50VDC (có thể điều chỉnh điện áp bằng biến trở có ký hiệu CV-ADJ trên mạch).
Dòng đầu ra tối đa: Max 10A (Lưu ý trên 4A phải lắp thêm tản nhiệt nếu không sẽ làm cháy mạch).
Điều chỉnh dòng đầu ra thông qua biến trở: 0.2-8A (CC-ADJ trên mạch).
Công suất đầu ra tối đa: Bằng điện áp đầu ra* 10A, ví dụ: 10VDC là 100W, 25VDC là 250W.
Dòng tĩnh: 10mA (điện áp càng cao, dòng tĩnh càng lớn).
Tần số chuyển đổi: 150Khz.
Hiệu suất: 92~96% (Phụ thuộc vào công suất nguồn vào và tản nhiệt).
Tích hợp biến trở chỉnh dòng và áp đầu ra (CV-ADJ chỉnh áp, CC-ADJ chỉnh dòng).
Cấp độ bảo vệ: Chống ngược cực áp đầu vào (<5A), bảo vệ quá dòng khi dòng điện vượt quá 13A
Phương pháp lắp đặt: 4 lỗ M3 (xem kích thước chi tiết)
Đầu ra: Đầu ra dây
Nhiệt độ làm việc: – 40°C ~ 85°C

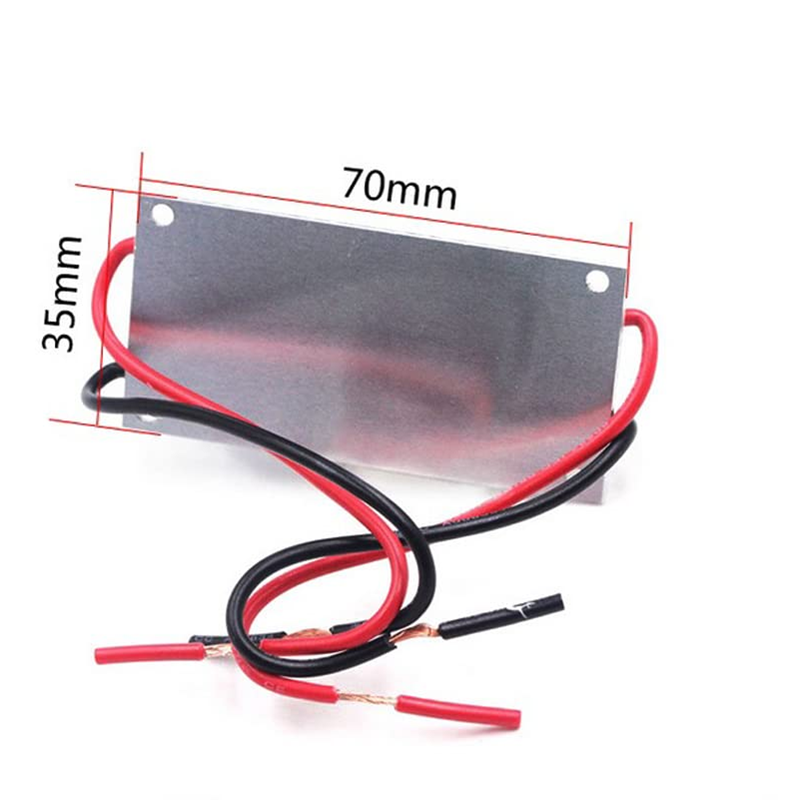

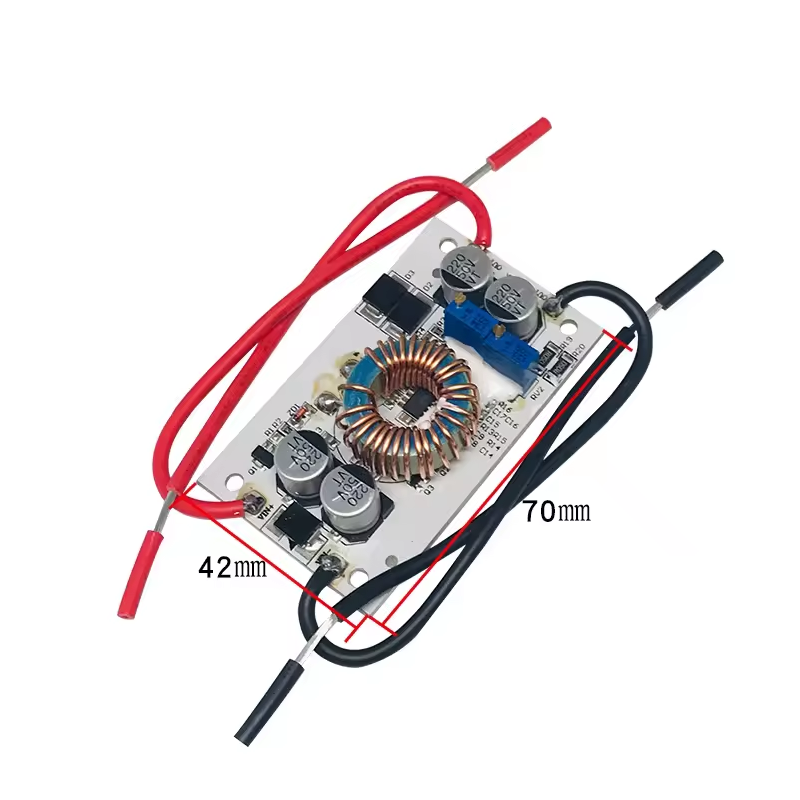

Kích thước: 70x36x13mm
Trọng lượng: 68g

Lưu ý

Cấp ngược cực nguồn điện sẽ làm hỏng mạch do chưa có diode bảo vệ, không nên sử dụng ngõ ra tải là động cơ, nên dùng với các tải thuần trở như: nguồn sạc pin, nguồn cho led, ổn định điện áp cho pin năng lượng mặt trời…
Nên đọc các thông số kỹ thuật để sử dụng đúng giúp tăng tuổi thọ cho mạch.
300W là công suất tối đa ở điều kiện lý tưởng, nên dùng dưới 250W.
Hiệu suất chuyển đổi: Ví dụ khi cấp nguồn vào 12V 30A (360W) sau chuyển đổi hiệu suất 96% thì công suất ra là 345W nếu điện áp ra là 50V thì dòng ra Max sẽ là 6.9A nếu dòng điện cao hơn sẽ kéo điện áp xuống để bằng công suất ra
