Cảm biến nhiệt độ NTC 100K đầu bằng kính 1m, Nhiệt độ điện trở

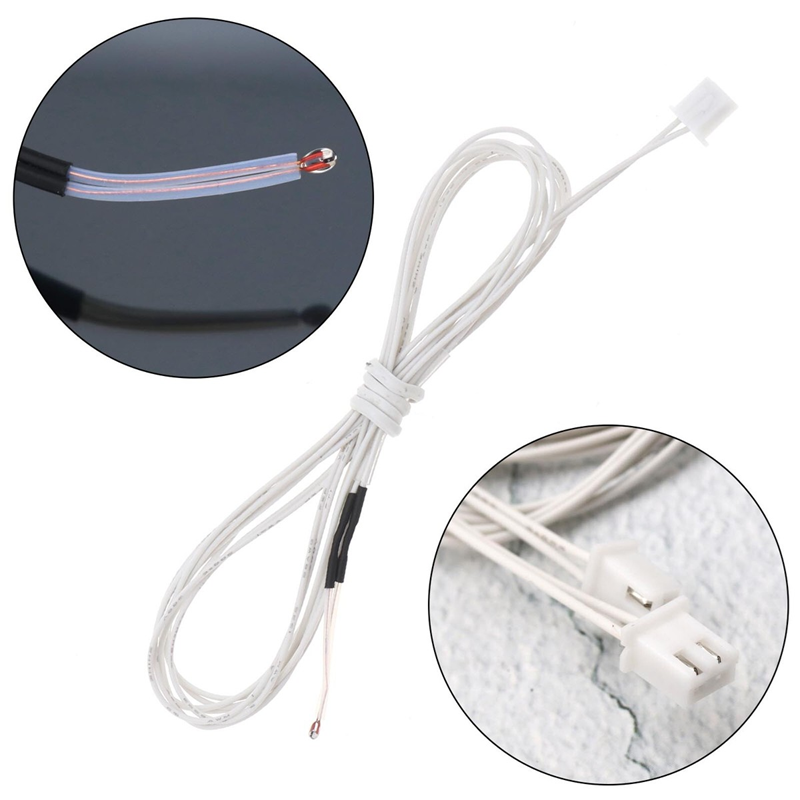

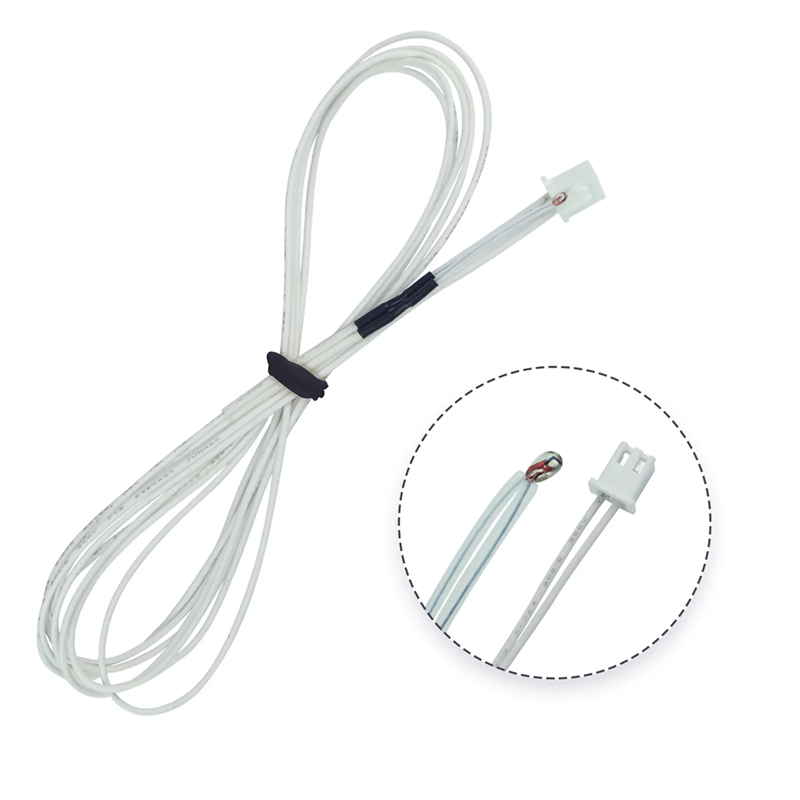

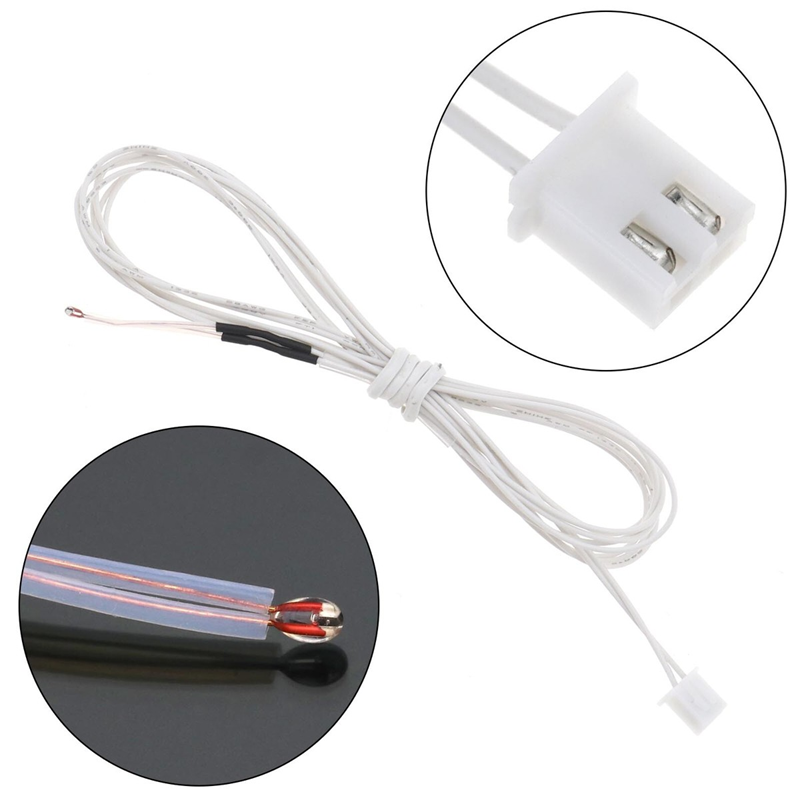

Giới thiệu Cảm biến nhiệt độ NTC 100K đầu bằng kính 1m

Cảm biến nhiệt độ NTC 100K đầu bằng kính 1m với vỏ bọc thép không gỉ và chống thấm nước. Được ứng dụng trong việc đo nhiệt độ, cảm biến thăm dò, đặc biệt không thấm nước khi sử dụng ngoài trời. Dây đo nhiệt độ NTC B3950 thay thế cho các seri mạch điều khiển nhiệt độ dùng cảm biến NTC: W1209, W3001/3002, STC-1000,…

Nhiệt điện trở NTC là điện trở có hệ số nhiệt độ âm và phạm vi nhiệt độ hoạt động của NTC dao động trong khoảng từ -30°C đến 105°C.

Ngoài ra còn có cách cảm biến khác: Nhiệt độ – Độ ẩm

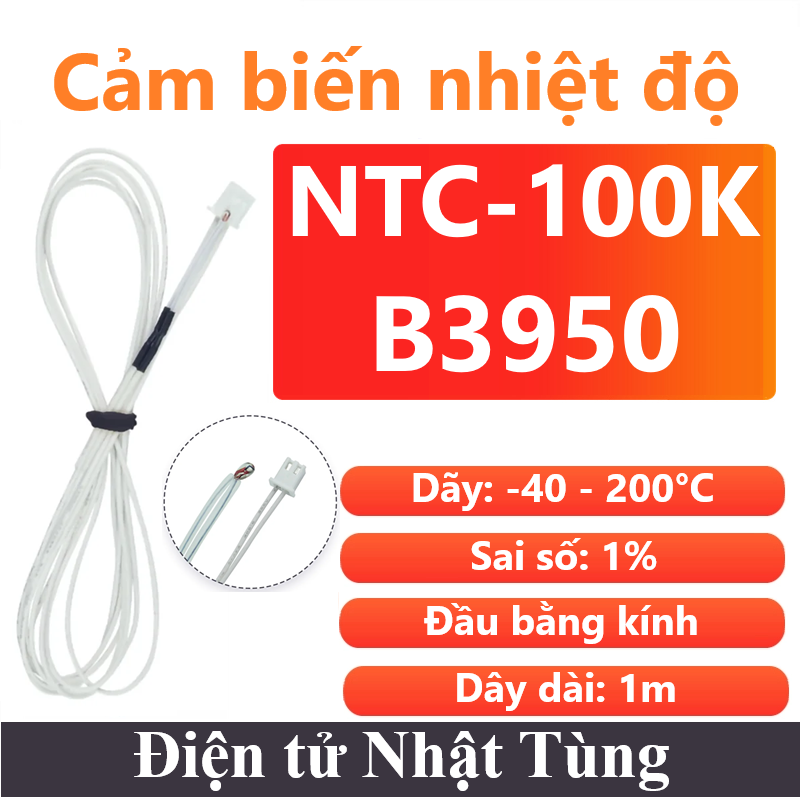

Thông số kỹ thuật Cảm biến nhiệt độ NTC 100K đầu bằng kính 1m

• Nhiệt độ hoạt động : -30°C – 105°C
• Sai số nhiệt độ : 1%
• Số chân : 2
• Chiều dài dây: 1m
• Kích thước: 5*25mm
• Nhiệt điện trở: 100K

Nguyên tắc hoạt động

Khi nhiệt độ môi trường càng tăng, thì giá trị điện trở của NTC sẽ giảm. Còn khi nhiệt độ môi trường bị hạ thấp. Đồng nghĩa với việc là điện trở của NTC sẽ tăng lên.  NTC là điện trở nhiệt cũng giống như cảm biến đo nhiệt độ nhưng nó chỉ hoạt động hiệu quả trong một khoảng nhiệt độ nhất định. Điện trở nhiệt NTC sẽ giảm khi nhiệt độ tăng, do đó, nó có thể được dùng để thể thay đổi trở kháng dưới tác dụng của nhiệt.

Đây cũng chính là điều khác biệt rõ nét nhất giữa điện trở nhiệt NTC với những loại điện trở thông thường khác. Điện trở kháng chính là đại lượng biểu thị cho sự cản trở của dòng điện chạy trong mạch hoặc trong thiết bị và được tính bằng tỉ số giữa hiệu điện thế hai đầu mạch (hoặc thiết bị) với cường độ dòng điện đi qua mạch.

Chương trình Test sản phẩm cảm biến nhiệt độ NTC

Nguyên lý kết nối Chương trình

int decimalPrecision = 2;

// 1- Temperature Measurement

int ThermistorPin = A1;
float voltageDividerR1 = 10000;
float BValue = 3470;
float R1 = 5000;
float T1 = 298.15;
float R2 ;
float T2 ;

float a ;
float b ;
float c ;
float d ;
float e = 2.718281828 ;

float tempSampleRead = 0;
float tempLastSample = 0;
float tempSampleSum = 0;
float tempSampleCount = 0;
float tempMean ;

unsigned long startMillisLCD;
unsigned long currentMillisLCD;
const unsigned long periodLCD = 1000;

void setup()
{
// 0- General

Serial.begin(9600);

startMillisLCD = millis();

}

void loop()

{

// 1- Temperature Measurement

if(millis() >= tempLastSample + 1)
{
tempSampleRead = analogRead(ThermistorPin);
tempSampleSum = tempSampleSum+tempSampleRead;
tempSampleCount = tempSampleCount+1;
tempLastSample = millis();
}

if(tempSampleCount == 1000)
{
tempMean = tempSampleSum / tempSampleCount;
R2 = (voltageDividerR1*tempMean)/(1023-tempMean);

a = 1/T1;
b = log10(R1/R2);
c = b / log10(e);
d = c / BValue ;
T2 = 1 / (a- d);
Serial.print(T2 - 273.15,decimalPrecision);
Serial.println(" °C");

tempSampleSum = 0;
tempSampleCount = 0;
}
}

Tham khảo chương trình mẫu và thông tin linh kiện chi tiết tại:
