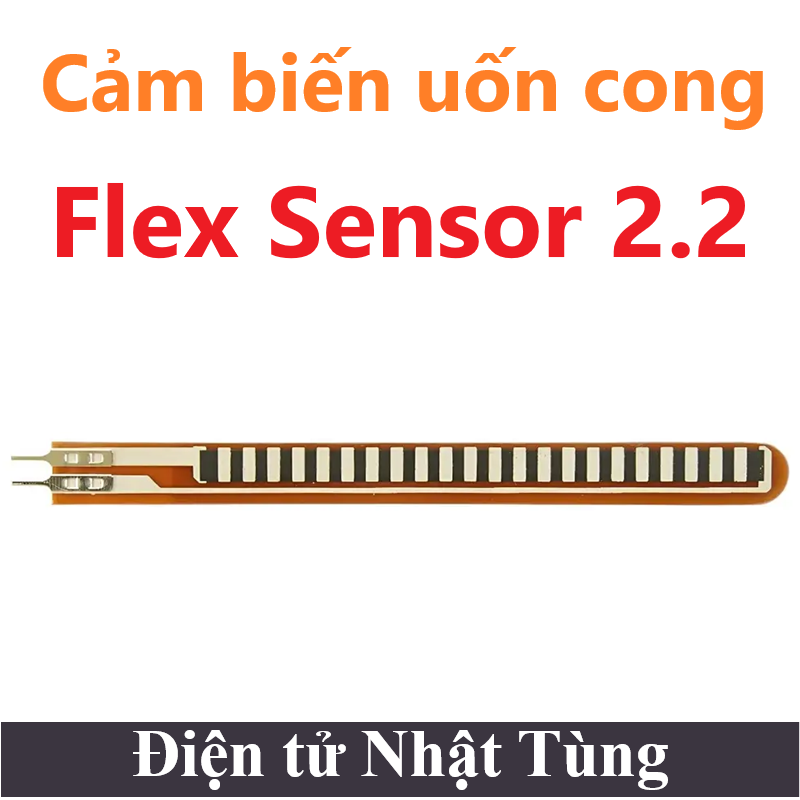

Cảm biến uốn cong Flex sensor 2.2, Cảm biến áp lực điện trở

209.000 ₫

Cảm biến uốn cong Flex sensor 2.2 có cơ chế hoạt động khi cảm biến bị uốn cong, điện trở của nó sẽ tăng lên. Đầu nối của cảm biến sử dụng khoảng cách 0,1

Thông số sản phẩm

Điện áp hoạt động:
Dòng tiêu thụ:
Công suất:
Loại sản phẩm:
Chuẩn giao tiếp:

Còn 100 trong kho

Danh mục: CẢM BIẾN, Áp suất và Lửa Thẻ: cảm biến uốn cong, cảm biến fllex 2.2, cảm biến fllex 4.5, flex sensor 2.2, cảm biến áp lực, cảm biến cong, cảm biến cong điện trở

Mô tả
Đánh giá (0)

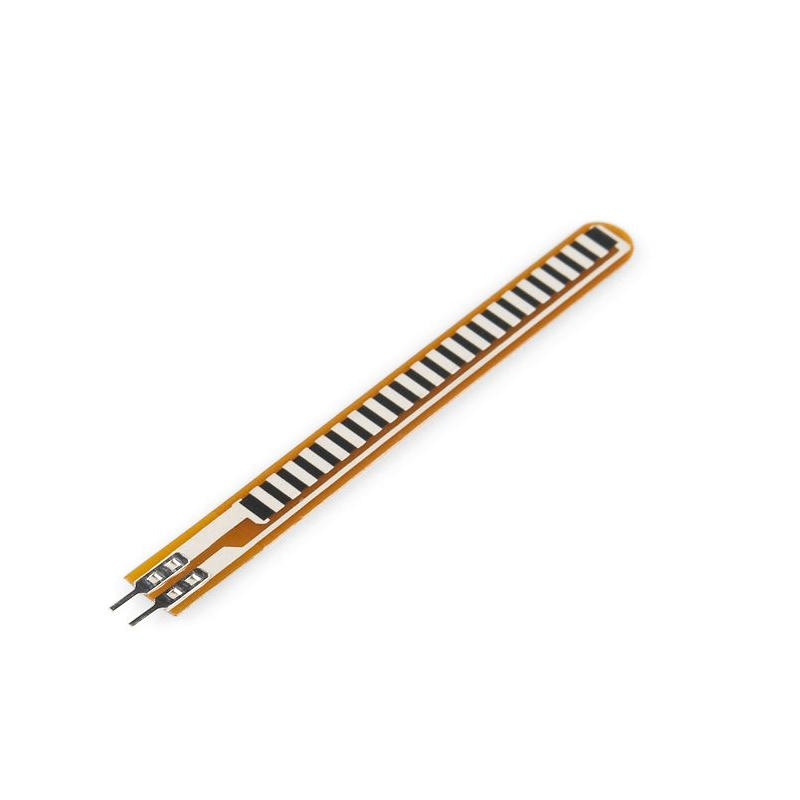

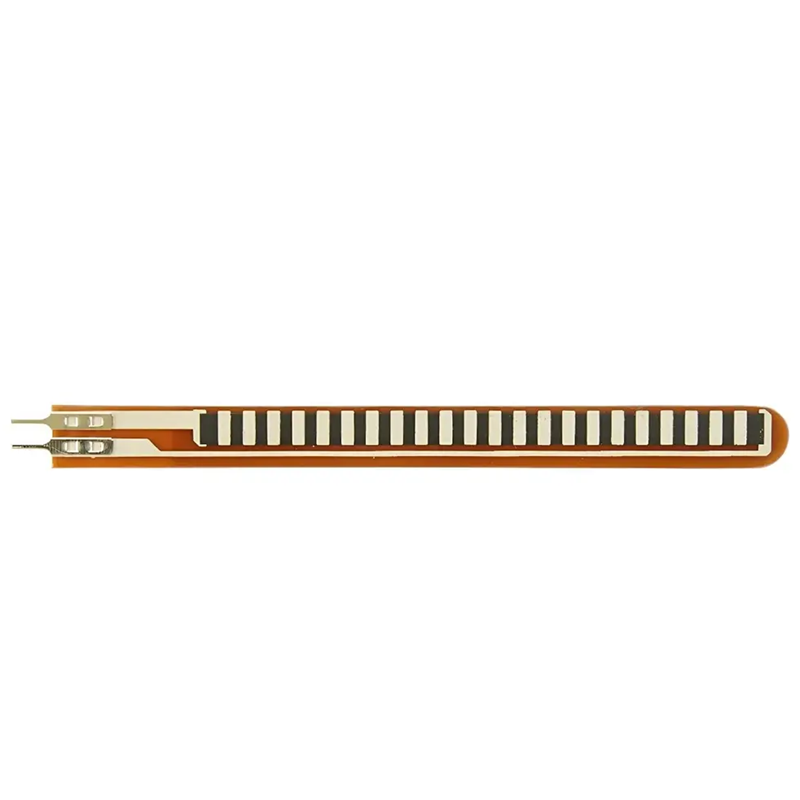

Giới thiệu Cảm biến uốn cong Flex sensor 2.2

Cảm biến uốn cong Flex sensor 2.2 có cơ chế hoạt động khi cảm biến bị uốn cong, điện trở của nó sẽ tăng lên. Đầu nối của cảm biến sử dụng khoảng cách 0,1″ phù hợp để cắm vào breadboard.

Cảm biến uốn cong Bend Resistor (10KΩ-125KΩ Range) sử dụng công nghệ được cấp bằng sáng chế của Spectra Symbol, hãng cho biết cảm biến dạng này từng được sử dụng trong chiếc Nintendo Power Glove nguyên bản.

Đây là cảm biến uốn cong flex sensor được sử dụng trong găng tay điện tử của Nintendo. Khi kim loại của cảm biến bị uốn cong ra ngoài, điện trở của cảm biến sẽ thay đổi, để có thể phát hiện độ cong.

Ứng dụng: Làm cánh tay Robot, Robotics, thiết bị đo góc chuyển động, gaming (vitual motion), thiết bị y tế…

Sử dụng chung với: Vi điều khiển

cam-bien-uong-cong-flex-sensor-2-2-va-4-5-1

Thông số kỹ thuật Cảm biến uốn cong Flex 2.2

Điện trở trạng thái không uốn: ~ 9000 ohms
Kháng uốn 90 độ: ~ 14000 ohms
Kháng uốn 180 độ: ~ 22000 ohms
Giá trị điện trở (Resistance Value): 10 kΩ ~ 125 kΩ
Chu kỳ sử dụng (Life Cycle): > 1 triệu lần uốn
Kích thước (Dimension): 77 mm × 6 mm × 0,43 mm (Dài × Rộng × Dày)
Dải nhiệt độ hoạt động (Temperature Range): -35 °C đến +80 °C

Chương trình Test

Nguyên lý kết nối

cam-bien-uong-cong-flex-sensor-2-2-va-4-5-4

cam-bien-uong-cong-flex-sensor-2-2-va-4-5-10

Chương trình

#include<LiquidCrystal.h>
const int ADC_pin = A2;
const float VCC = 5;
const float fixed_resistor = 4700.0;
int flex_ADC;
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

void setup()
{
 lcd.begin(16, 2);
}

void loop()
{
  flex_ADC = analogRead(ADC_pin);
  Serial.println(flex_ADC);
  float flex_volatge = flex_ADC * VCC / 1023.0;
  float flex_resistance = (fixed_resistor * (VCC / flex_volatge - 1.0))/1000;
  lcd.setCursor(0,0);
  lcd.print("Resistance: ");
  lcd.setCursor(0,1);
  lcd.print(flex_resistance);
  lcd.setCursor(8,1);
  lcd.print("kohm");
  }

Tham khảo chương trình mẫu và thông tin linh kiện chi tiết tại:
