Cảm biến nhịp tim Quang Pluse Seneor, Đo nhịp tim chuẩn Analog

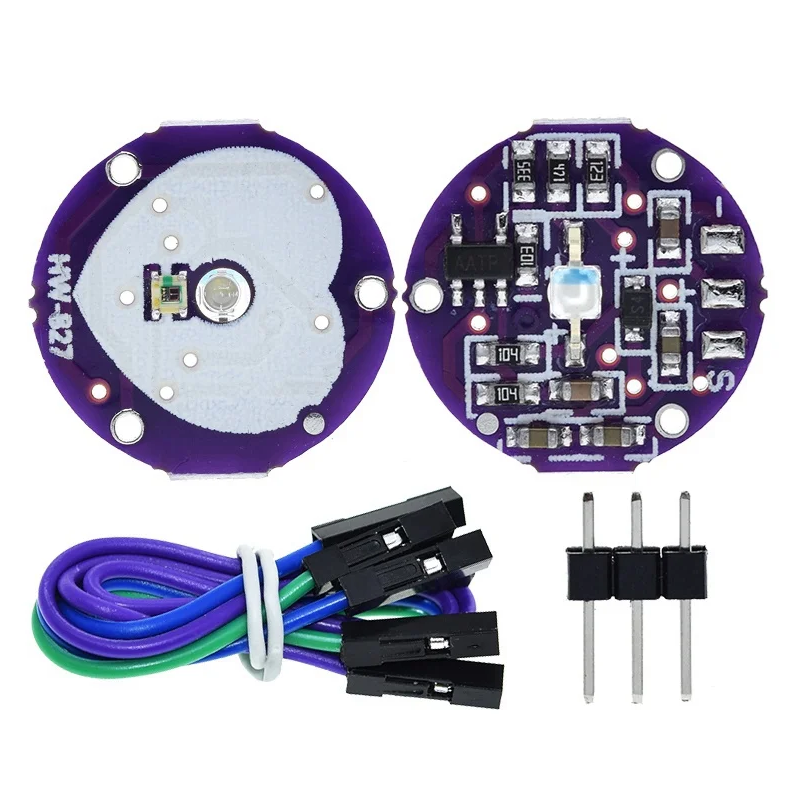

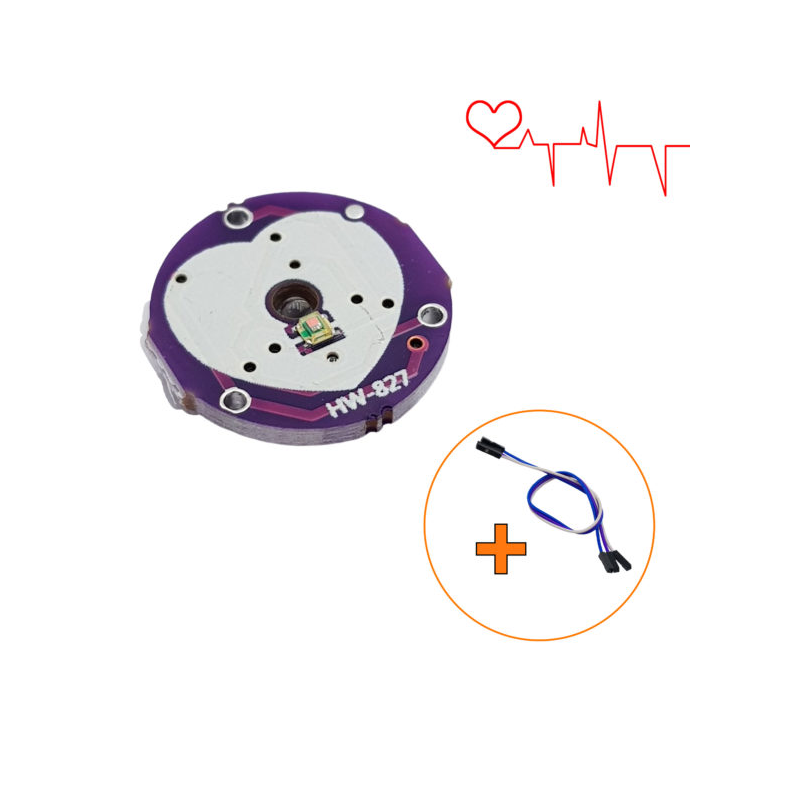

Giới thiệu Cảm biến nhịp tim Quang Pluse Seneor

Cảm biến nhịp tim Quang Pluse Seneor là dùng cảm biến nhịp tim dạng quang Pulse Sensor sử dụng nguyên lý đo nhịp tim bằng ánh sáng giao tiếp Analog. phù hợp cho các ứng dụng điện tử y sinh. Nhịp đập của tim là thông số rất quan trọng xây dựng 1 bài tập thể dục thật sự khoa học.

Trước đây, cảm biến nhịp tim chỉ thường xuất hiện trên các thiết bị đắt tiền như : máy chạy bộ, máy đo trong bệnh viện, smartphone,..v.v.v…. Giờ đây đã xuất hiện 1 loại cảm biến đo nhịp tim mà chúng ta dễ dàng kết nối với các bo mạch điện tử như Arduino, Raspberry Pi và các MCU khác.

Các cảm biến: Nhịp tim & Spo2

Thông số kỹ thuật Cảm biến nhịp tim Quang Pluse Seneor

• Nguồn : 3 – 5V
• Dòng tiêu thụ : < 4mA
• Ngõ ra : Analog.
• Độ dài dây : 61cm ( 24 inch).

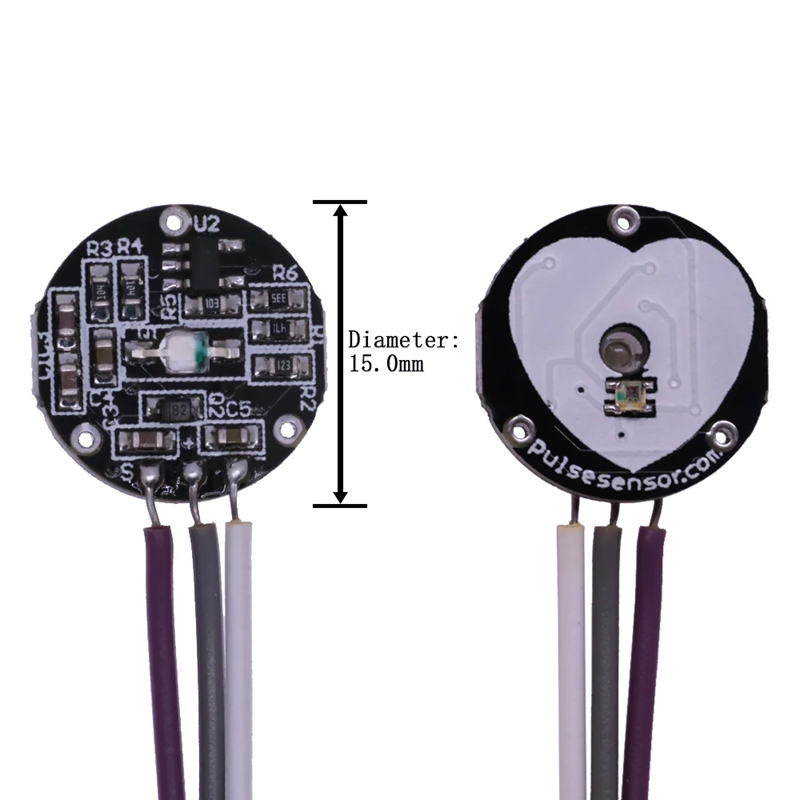

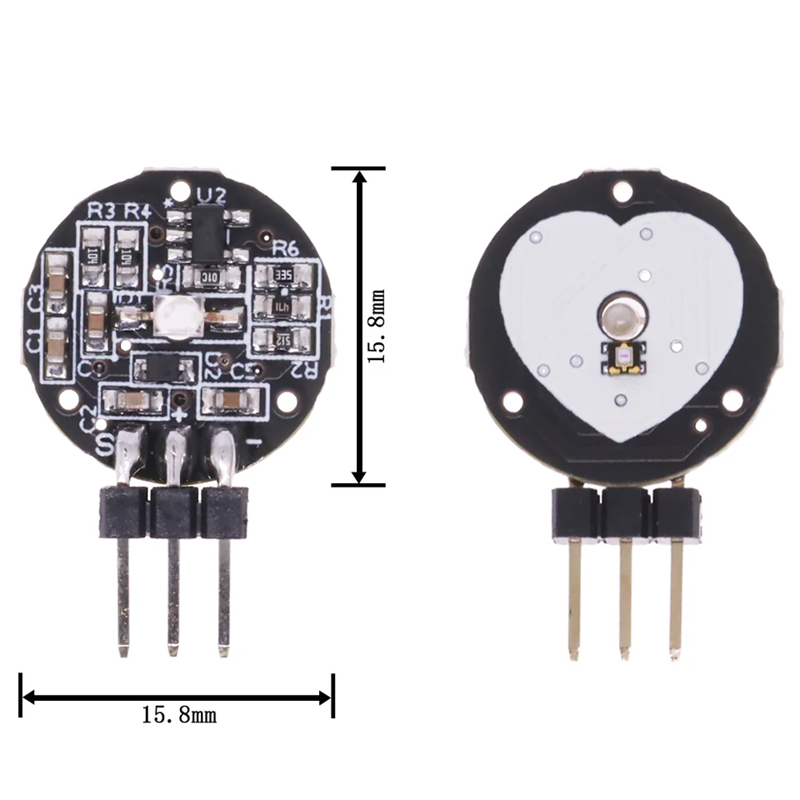

• Đường kính cảm biến : 1.6 cm ( 0.625 inch).

Nguyên lý hoạt động

Khi áp chặt mặt cảm biến vào da, nơi có mạch máu chảy( thường là áp vào tai, đầu ngón tay,… để dễ kẹp) đầu phát sẽ phát ra ánh sáng đi vào trong da. Dòng ánh sáng đó sẽ bị khuếch tán ra xung quanh, và một phần đi tới quang trở đặt gần đầu phát.

Do bị ép vào nên lượng máu ở phần cảm biến sẽ thay đổi, cụ thể khi không có áp lực do tim đập, máu sẽ dồn ra xung quanh, lượng ánh sáng từ đầu phát sẽ về đầu thu nhiều hơn so với khi tim đập, máu chảy qua nơi có cảm biến áp vào.

Sự thay đổi là rất nhỏ, nên phần cảm nhận ánh sáng (quang trở) thường  có mạch IC đề khuếch đại tín hiệu thay đổi này, đưa về các mạch lọc, đếm hoặc các mạch ADC để tính toán ra nhịp tim. Tín hiệu đầu ra là tín hiệu analog, dao động theo các mạch đập của tim.

Chương trình

Nguyên lý kết nối

Chương trình

Thư viện : PulseSensorPlayground.h

#define USE_ARDUINO_INTERRUPTS true    // Set-up low-level interrupts for most acurate BPM math
#include <PulseSensorPlayground.h>     // Includes the PulseSensorPlayground Library

const int PulseWire = 0;       // 'S' Signal pin connected to A0
const int LED13 = 13;          // The on-board Arduino LED
int Threshold = 550;           // Determine which Signal to "count as a beat" and which to ignore

PulseSensorPlayground pulseSensor;  // Creates an object

void setup() {
  Serial.begin(9600);

  // Configure the PulseSensor object, by assigning our variables to it
  pulseSensor.analogInput(PulseWire);
  pulseSensor.blinkOnPulse(LED13);       // Blink on-board LED with heartbeat
  pulseSensor.setThreshold(Threshold);

  // Double-check the "pulseSensor" object was created and began seeing a signal
  if (pulseSensor.begin()) {
    Serial.println("PulseSensor object created!");
  }
}

void loop() {
  int myBPM = pulseSensor.getBeatsPerMinute();      // Calculates BPM

  if (pulseSensor.sawStartOfBeat()) {               // Constantly test to see if a beat happened
    Serial.println("♥  A HeartBeat Happened ! "); // If true, print a message
    Serial.print("BPM: ");
    Serial.println(myBPM);                        // Print the BPM value
    }

  delay(20);
}



Tham khảo chương trình mẫu và thông tin linh kiện chi tiết tại:

HUỲNH NHẬT TÙNG
