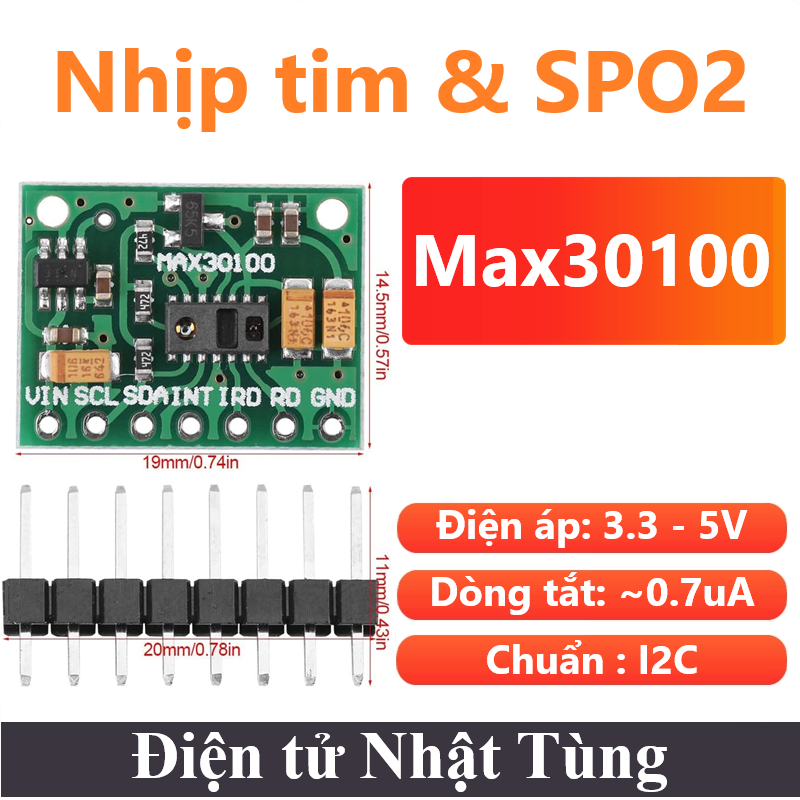

Cảm biến Nhịp tim và Spo2 Max30100, Đo nhịp tim thông qua chuẩn I2C

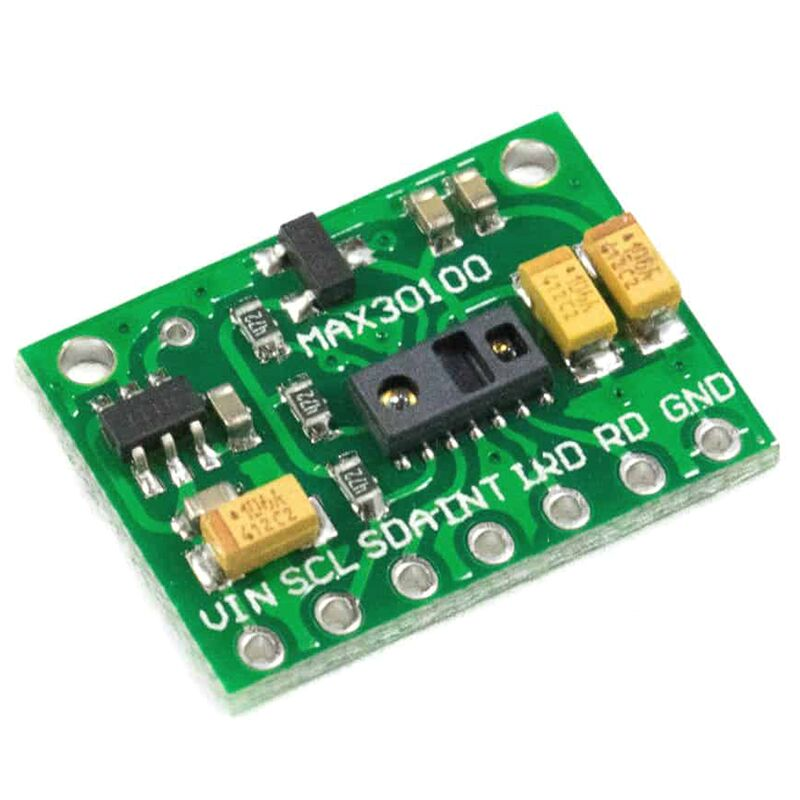

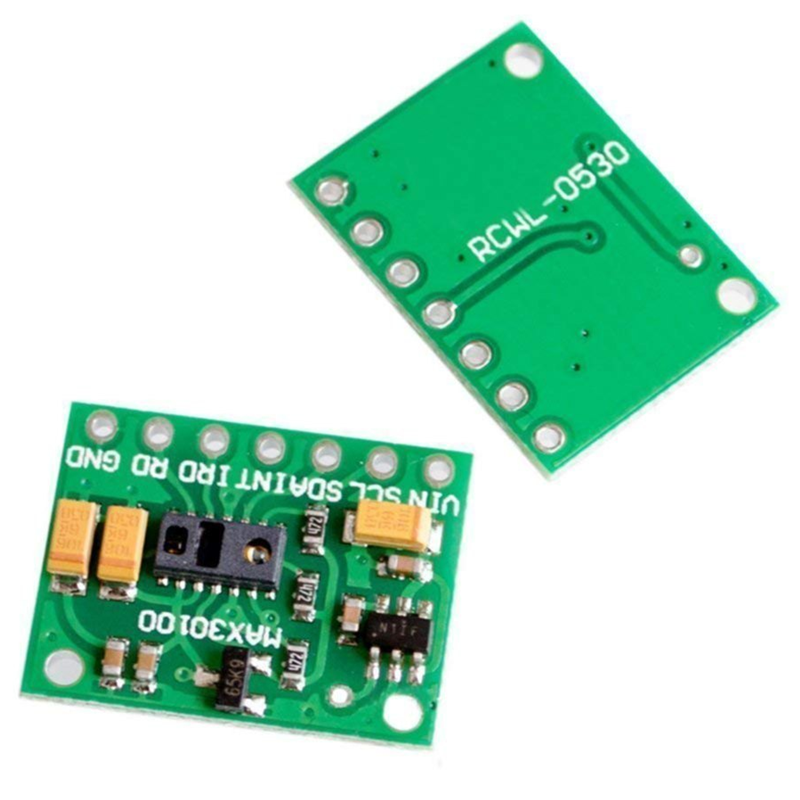

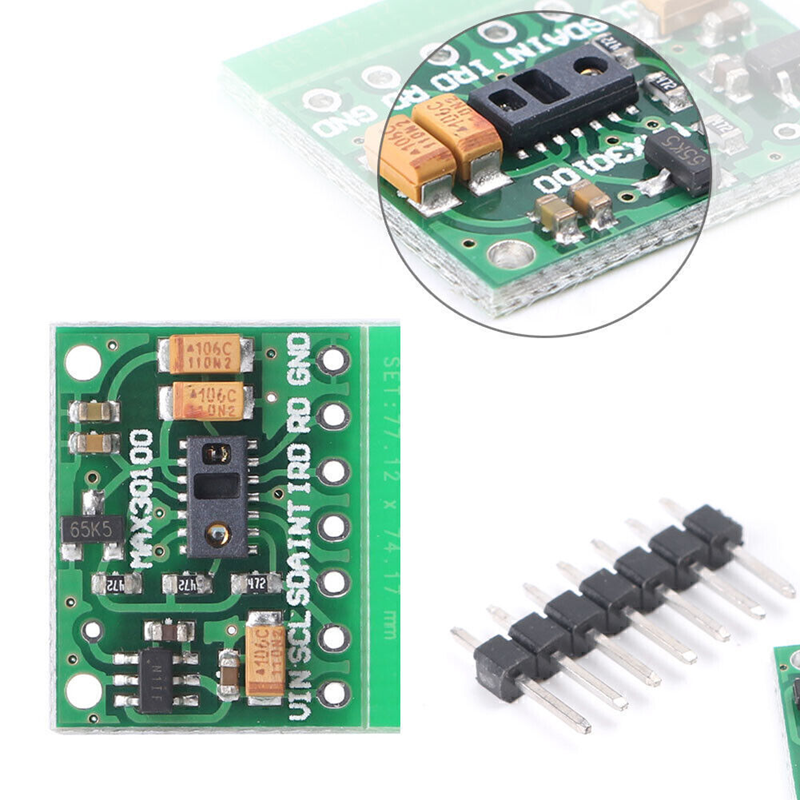

Giới thiệu Cảm biến Nhịp tim và Spo2 Max30100

Cảm biến Nhịp tim và Spo2 Max30100 là dùng Cảm biến nhịp tim và oxy trong máu MAX30100 được sử dụng để đo nhịp tim và nồng độ Oxy trong máu, thích hợp cho nhiều ứng dụng liên quan đến y sinh, cảm biến sử dụng phương pháp đo quang phổ biến hiện nay với thiết kế và chất liệu mắt đo chuyên biệt từ chính hãng Maxim cho độ chính xác và độ bền cao, cảm biến sử dụng giao tiếp I2C với bộ thư viện sẵn có trên Arduino rất dễ sử dụng.

Cảm biến nhịp tim MAX30100 được tích hợp 16-bit sigma delta ADC và bộ xử lý tín hiệu tương tự với độ nhiễu thấp giúp cảm biến hoạt động chính xác và ổn định cao. Đồng thời được thiết kế nhỏ gọn có thể sử dụng làm thiết bị đeo tay và dễ dàng giao tiếp với các MCU, Arduino và Raspberry Pi.

Các cảm biến: Nhịp tim & Spo2

Thông số kỹ thuật Cảm biến Nhịp tim và Spo2 Max30100

• Đèn LED tích hợp
• Nhỏ gọn 5,6mm x 2,8mm x 1,2mm được cải tiến về mặt quang học
• Hoạt động năng lượng thấp, tăng tuổi thọ pin cho các thiết bị đeo được
• Tốc độ mẫu có thể lập trình và dòng điện LED cho tiết kiệm điện
• Dòng tắt máy cực thấp (0,7μA, typ)
• Chức năng nâng cao cải thiện hiệu suất đo lường
• SNR cao cung cấp khả năng phục hồi chuyển động mạnh mẽ
• Tích hợp hủy ánh sáng xung quanh
• Khả năng tỷ lệ mẫu cao
• Khả năng xuất dữ liệu nhanh
• Điện áp: 3.3VDC
• IC chính: MAX30100
• Giao tiếp: I2C, mức tín hiệu TTL

Sơ đồ nguyên lý

Chương trình

Nguyên lý kết nối

Chương trình

Thư viện : MAX30100_PulseOximeter.h

#include <Wire.h>
#include "MAX30100_PulseOximeter.h"

#define REPORTING_PERIOD_MS     1000

// Create a PulseOximeter object
PulseOximeter pox;

// Time at which the last beat occurred
uint32_t tsLastReport = 0;

// Callback routine is executed when a pulse is detected
void onBeatDetected() {
    Serial.println("♥ Beat!");
}

void setup() {
    Serial.begin(115200);

    Serial.print("Initializing pulse oximeter..");

    // Initialize sensor
    if (!pox.begin()) {
        Serial.println("FAILED");
        for(;;);
    } else {
        Serial.println("SUCCESS");
    }

  // Configure sensor to use 7.6mA for LED drive
  pox.setIRLedCurrent(MAX30100_LED_CURR_7_6MA);

    // Register a callback routine
    pox.setOnBeatDetectedCallback(onBeatDetected);
}

void loop() {
    // Read from the sensor
    pox.update();

    // Grab the updated heart rate and SpO2 levels
    if (millis() - tsLastReport > REPORTING_PERIOD_MS) {
        Serial.print("Heart rate:");
        Serial.print(pox.getHeartRate());
        Serial.print("bpm / SpO2:");
        Serial.print(pox.getSpO2());
        Serial.println("%");

        tsLastReport = millis();
    }
}

Tham khảo chương trình mẫu và thông tin linh kiện chi tiết tại:
