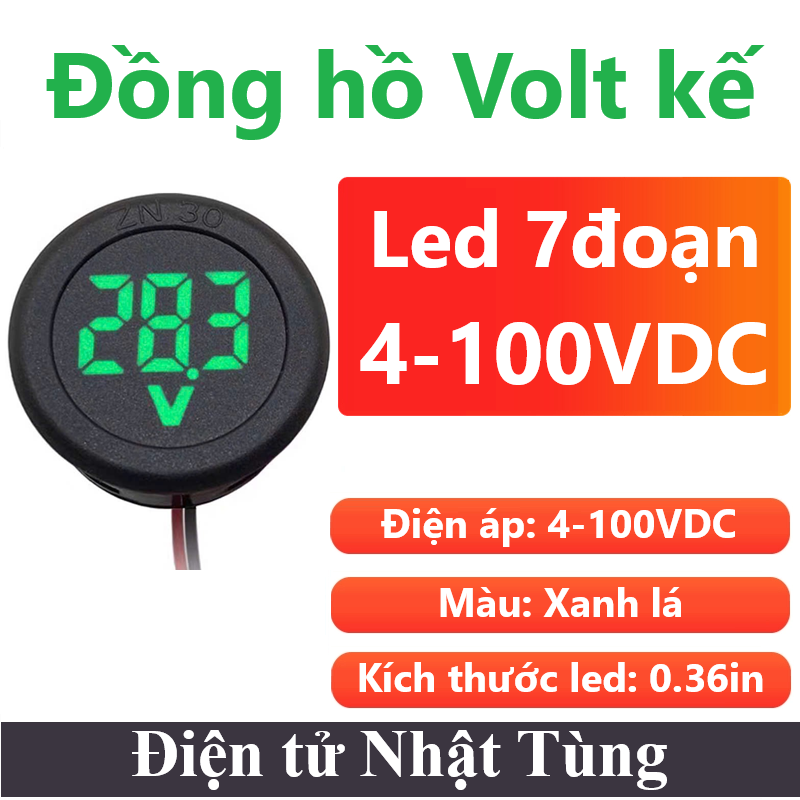

Đồng hồ điện áp Volt 4-100VDC xanh lá, Hiển thị led 7 đoạn

Giới thiệu Đồng hồ điện áp Volt 4-100VDC xanh lá

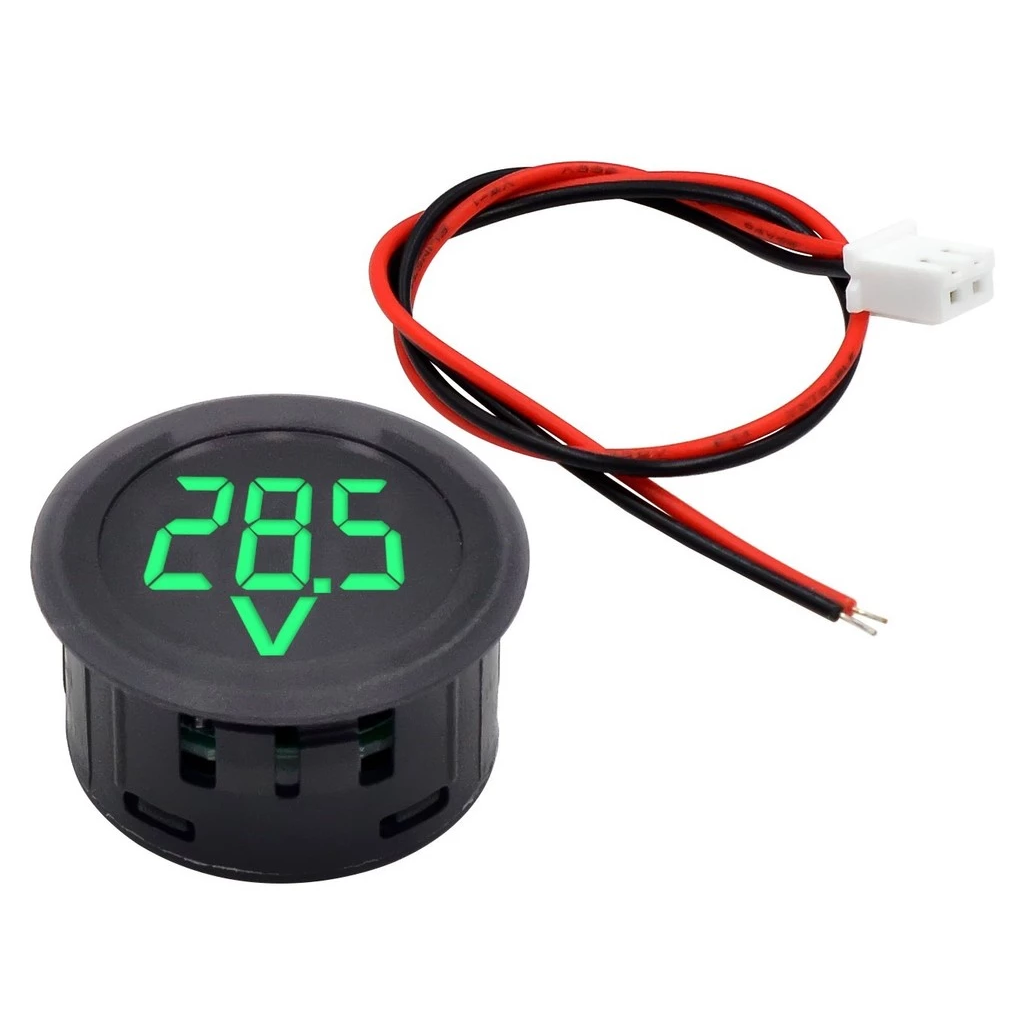

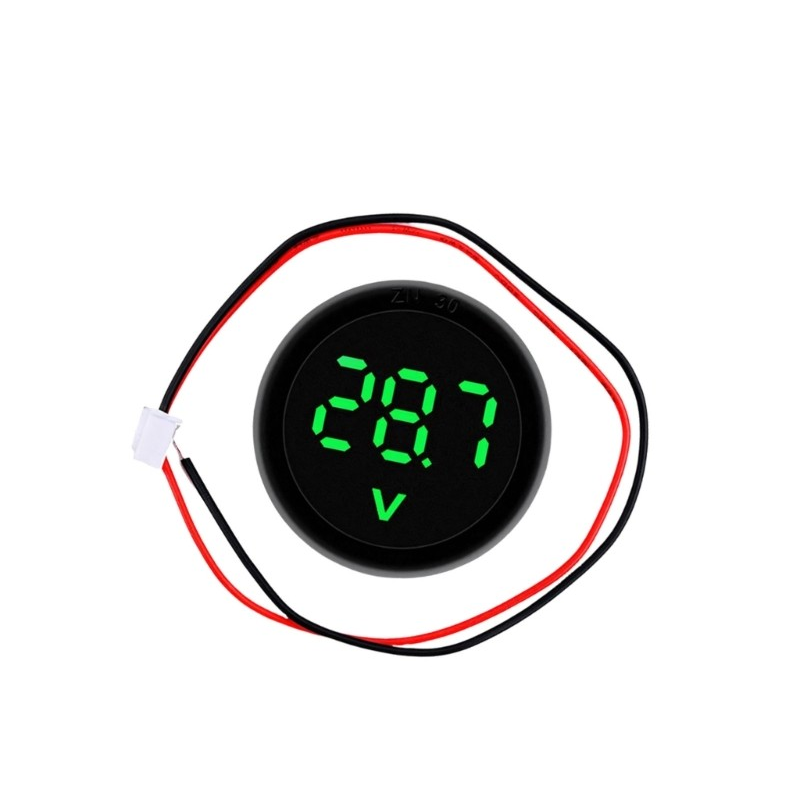

Đồng hồ điện áp Volt 4-100VDC xanh lá là vôn kế kỹ thuật số mini tròn điện áp Dc 4 – 100v, hiển thị số kích thước nhỏ lên màn hình led 7 đoạn. Có 2 dây kết nối.

Khi chúng tôi đo điện áp dưới 10V, vôn kế của chúng tôi hiển thị hình ảnh chính xác đến hai nơi thập phân. Vôn kế dễ kết nối, hai dây thông thường, màu đỏ dương, màu đen âm, có khả năng bảo vệ kết nối ngược, kết nối không bị cháy. Với chức năng điều chỉnh tốt.

Các mạch nguồn: Tăng áp – Giảm áp – Đồng hồ hiển thị Volt

Thông số kỹ thuật

• Phạm vi đo: 5V-100V
• Phạm vi cung cấp điện: 5V-100V
• Khởi động tối thiểu: 3.8V
• Sai số cho phép: ± 1%
• Trở kháng đầu vào: >100k ohms
• Dòng điện hoạt động: Đỏ <15mA, xanh lá <12mA, xanh dương <12mA
• Tốc độ làm mới: Khoảng 300ms/lần
• Chế độ hiển thị: ống Led kỹ thuật số tròn ba chữ số
• Màu hiển thị: xanh lá cây
• Chiều dài dây dẫn: 20cm
• Kích thước: đường kính 33.8
• Kích thước lỗ: đường kính 30.0
• Nhiệt độ làm việc: -10 ℃ ~ 65 ℃

Lưu ý: Điện áp đầu vào cao hơn 100V có thể bị hỏng vĩnh viễn

Sơ đồ nguyên lý
