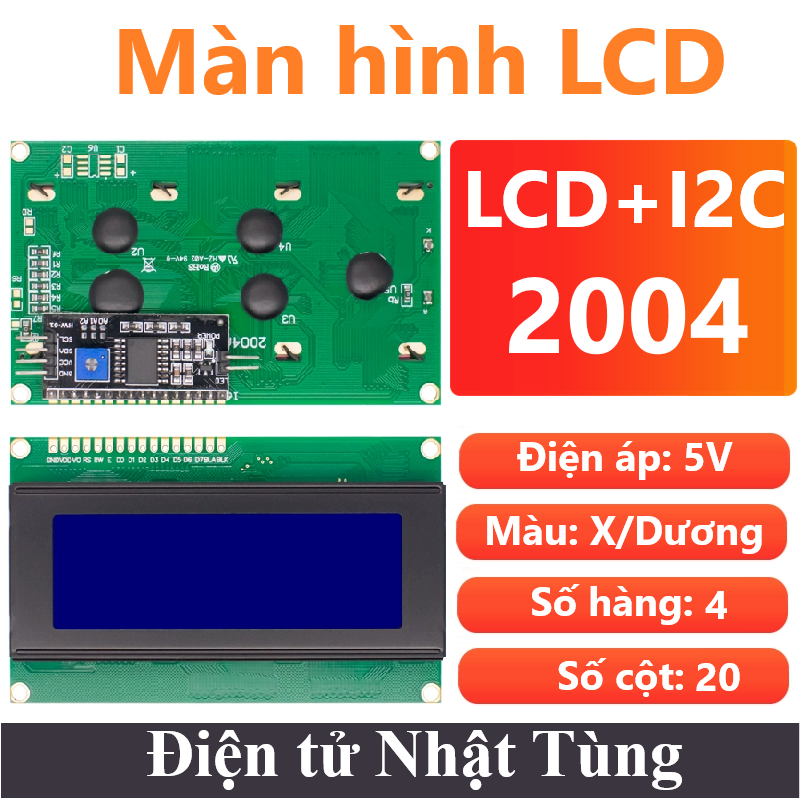

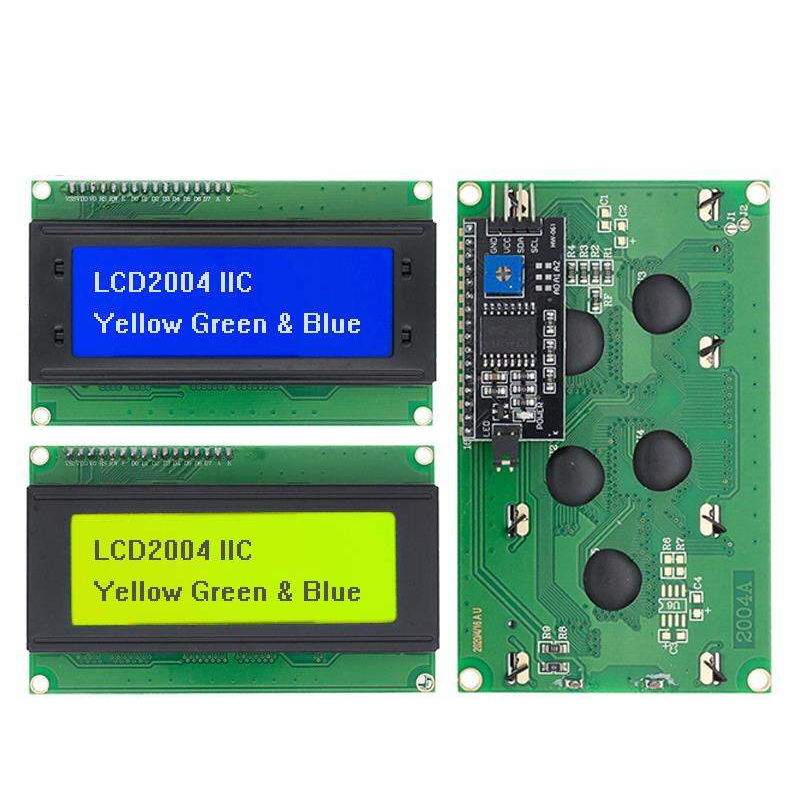

Màn hình LCD2004 I2C Xanh dương, Màn hình hiển thị Text

Giới thiệu màn hình LCD2004 i2c xanh dương

Màn hình LCD2004 I2C Xanh dương là Màn hình text sử dụng driver HD44780, có khả năng hiển thị 4 dòng với mỗi dòng 20 ký tự, màn hình có độ bền cao, rất phổ biến, nhiều code mẫu và dễ sử dụng thích hợp cho những người mới học và làm dự án.
Màn hình rất dễ giao tiếp và hiển thị thông số theo bảng mã ASCII. Ngoài ra còn có thể thêm hiển thị thông tin bằng các ký tự tự tạo.

Mạch chuyển đổi giao tiếp I2C cho LCD, các bạn chỉ cần 2 chân (SDA và SCL) của MCU kết nối với 2 chân (SDA và SCL) của module là đã có thể hiển thị thông tin lên LCD. Ngoài ra có thể điều chỉnh được độ tương phản bởi biến trở gắn trên module.

Các màn hình hiển thị: LCD – Oled – TFT

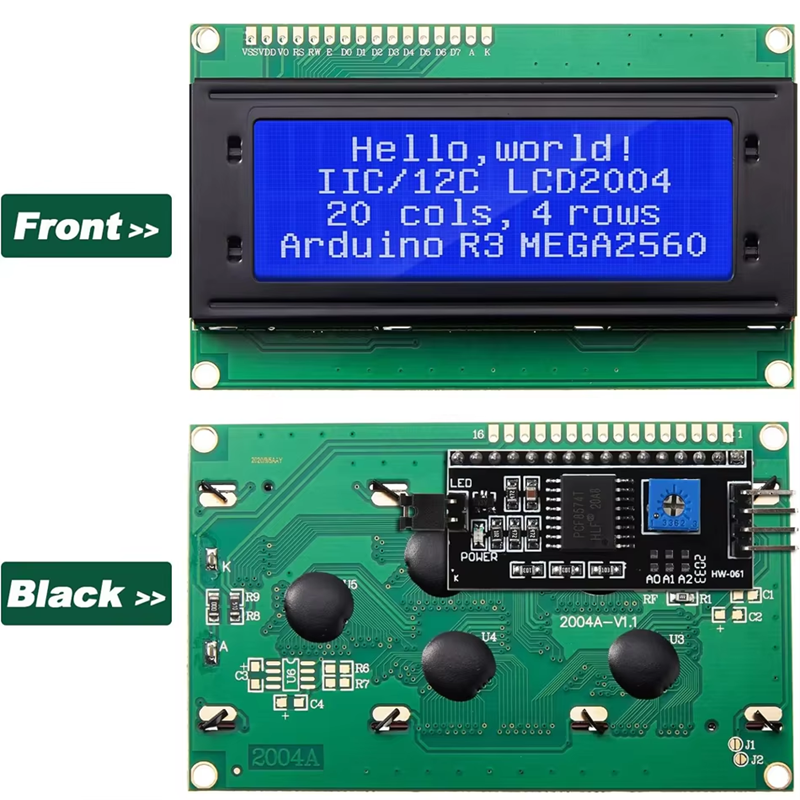

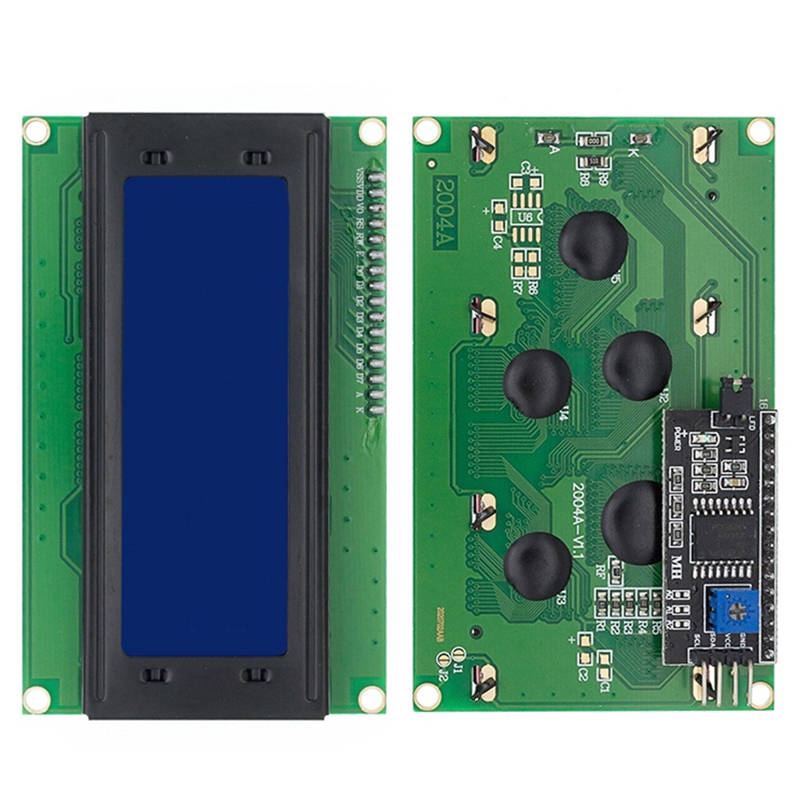

Chức năng các chân LCD2004

• VDD + A  : Cấp nguồn 5V.
• VSS  + K  : Cấp nguồn 0V.
• VO            : Chỉnh độ tương phản
• RS             : Lựa chọn thanh ghi.
• RW           : Chọn chế độ đọc / ghi
• EN            : Cho phép
• D0 – D7    : Đường truyền dữ liệu





Chức năng các chân I2C LCD2004

• VCC  : Cấp nguồn 5V.
• GND : Cấp nguồn 0V.
• SCL  : xung clock cho chuẩn I2C
• SDA : xung data cho chuẩn I2C



•

Thông số kỹ thuật màn hình lcd2004 i2c xanh dương

• Điện áp hoạt động : 5V
• Dòng điện : 1.1mA
• Công suất :  5.5mW
• Chuẩn truyền : I/O
• Nhiệt độ hoạt động : -10°C – 60°C
• Số ký tự hiển thị : 80
• Số hàng : 4
• Số cột : 20
• Số chân : 16
• Loại màu : Xanh lá
• Loại : Module

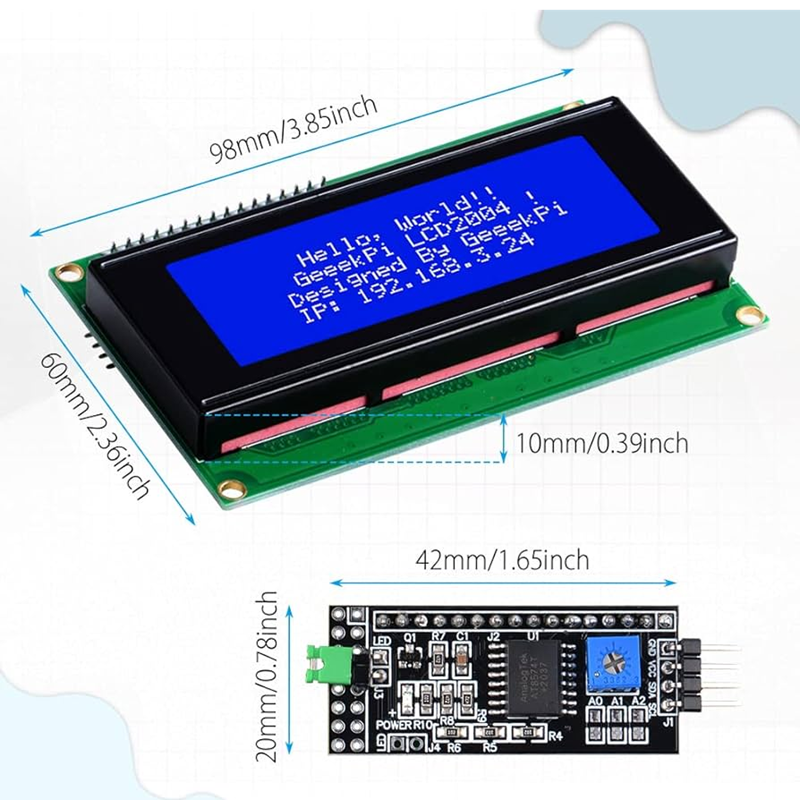

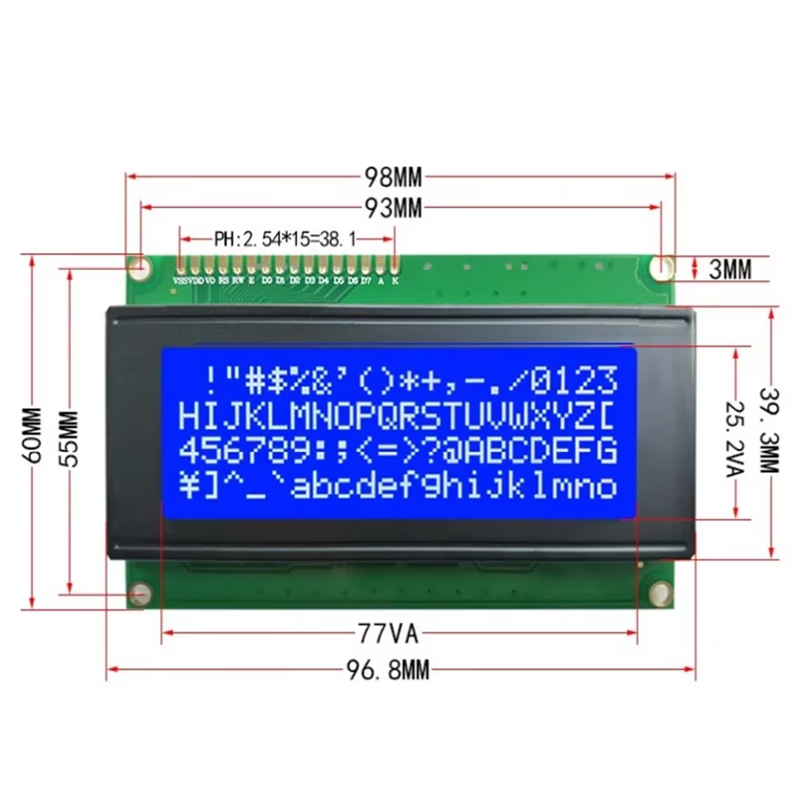

• Kích thước : 80mm*36mm*12.5mm

Thông số kỹ thuật i2c LCD

• Điện áp hoạt động : 5V
• Dòng điện : 1.1mA
• Công suất :  5.5mW
• Chuẩn truyền : I2C
• Nhiệt độ hoạt động : -10°C – 60°C
• Số chân : 16
• Loại : Module
• Kích thước : 66mm*16mm

Chương trình Test

Nguyên lý kết nối

Chương trình

Thư viện : Tải tại đây LiquidCrystal_I2C  hoặc Cài trực tiếp trên phần mềm Arduino IDE tên LiquidCrystal_I2C

#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd(0x27,20,4);  // set the LCD address to 0x27 for a 16 chars and 2 line display
void setup()
{
    // set up the LCD's number of columns and rows:
  lcd.init();                      // initialize the lcd
  lcd.backlight();
}
void loop()
{
    // Print a message to the LCD.
    lcd.setCursor(0, 0);
    lcd.print(" DIEN TU NHAT TUNG ");
    lcd.setCursor(0, 1);
    lcd.print("dientunhattung.com ");
    lcd.setCursor(0, 2);
    lcd.print(" DIEN TU NHAT TUNG ");
    lcd.setCursor(0, 3);
    lcd.print("dientunhattung.com ");
    delay(500);
}

Tham khảo chương trình mẫu và thông tin linh kiện chi tiết tại:

HUỲNH NHẬT TÙNG
