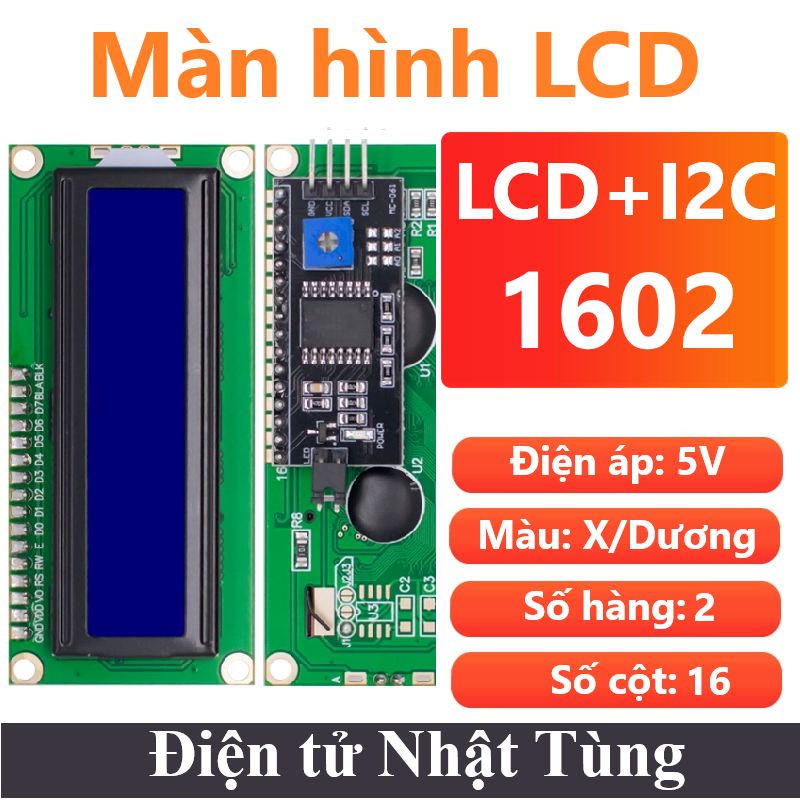

Màn hình LCD1602 I2C Xanh dương, Màn hình hiển thị Text

58.000 ₫

Màn hình LCD1602 I2C Xanh dương là màn hình sử dụng driver HD44780, có khả năng hiển thị 2 dòng với mỗi dòng 16 ký tự, màn hình có độ bền cao, rất phổ biến.

Thông số sản phẩm

Điện áp hoạt động:	5V
Dòng tiêu thụ:	1mA
Công suất:	5.5mW
Loại sản phẩm:	IC Rời
Chuẩn giao tiếp:	I2C

Còn 43 trong kho

Danh mục: Màn hình LCD & OLED, MODULE VÀ MẠCH ĐIỆN Thẻ: lcd1602, màn hình lcd, màn hình text, lcd1602 xanh dương, màn hình lcd1602, lcd i2c, i2c lcd, lcd1602 xanh lá

Mô tả
Đánh giá (0)

Giới thiệu màn hình LCD1602 i2c xanh dương

Màn hình LCD1602 I2C Xanh dương là Màn hình text sử dụng driver HD44780, có khả năng hiển thị 2 dòng với mỗi dòng 16 ký tự, màn hình có độ bền cao, rất phổ biến, nhiều code mẫu và dễ sử dụng thích hợp cho những người mới học và làm dự án.
Màn hình rất dễ giao tiếp và hiển thị thông số theo bảng mã ASCII. Ngoài ra còn có thể thêm hiển thị thông tin bằng các ký tự tự tạo.

Mạch chuyển đổi giao tiếp I2C cho LCD, các bạn chỉ cần 2 chân (SDA và SCL) của MCU kết nối với 2 chân (SDA và SCL) của module là đã có thể hiển thị thông tin lên LCD. Ngoài ra có thể điều chỉnh được độ tương phản bởi biến trở gắn trên module.

Các màn hình hiển thị: LCD – Oled – TFT

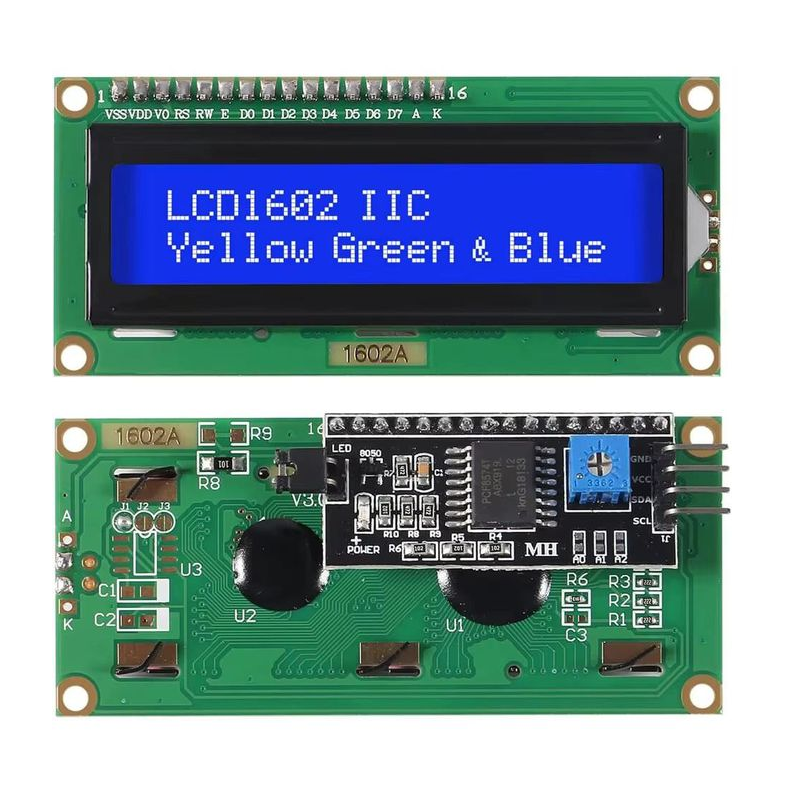

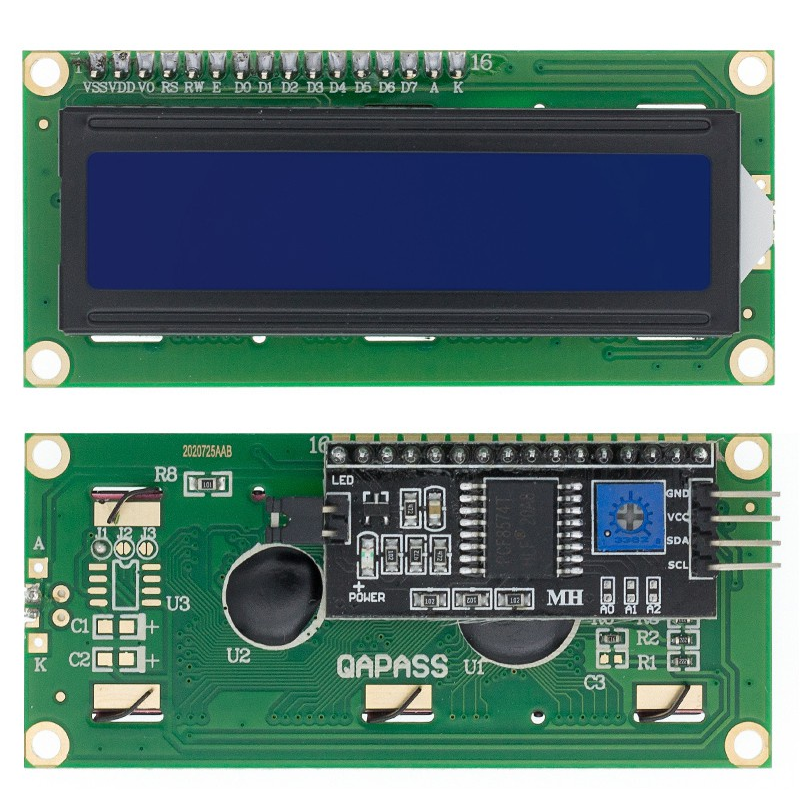

lcd1602-i2c-xanh-duong-4

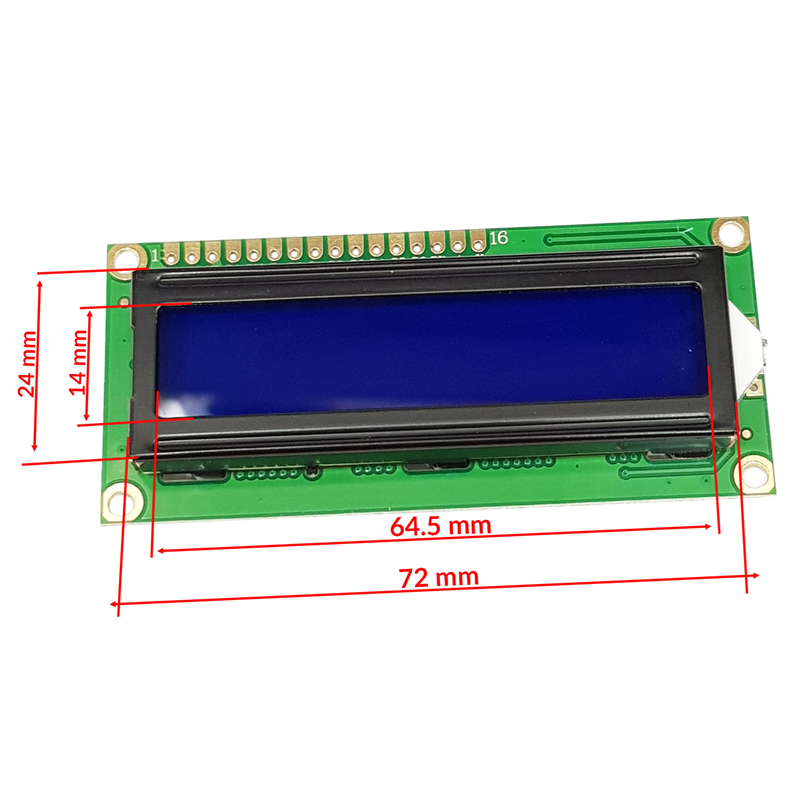

lcd1602-xanh-duong-man-hinh-hien-thi-text-kich-thuoc

lcd1602-i2c-xanh-la-man-hinh-hien-thi-text-chan-i2c

Chức năng các chân LCD1602

VDD + A : Cấp nguồn 5V.
VSS + K : Cấp nguồn 0V.
VO : Chỉnh độ tương phản
RS : Lựa chọn thanh ghi.
RW : Chọn chế độ đọc / ghi
EN : Cho phép
D0 – D7 : Đường truyền dữ liệu

lcd1602-xanh-duong-man-hinh-hien-thi-text-chan

Chức năng các chân I2C LCD1602

VCC : Cấp nguồn 5V.
GND : Cấp nguồn 0V.
SCL : xung clock cho chuẩn I2C
SDA : xung data cho chuẩn I2C

lcd1602-i2c-xanh-la-man-hinh-hien-thi-text-chan-i2c

Thông số kỹ thuật Màn hình LCD1602 I2C Xanh dương

Điện áp hoạt động : 5V
Dòng điện : 1.1mA
Công suất : 5.5mW
Chuẩn truyền : I/O
Nhiệt độ hoạt động : -10°C – 60°C
Số ký tự hiển thị : 32
Số hàng : 2
Số cột : 16
Số chân : 16
Loại màu : Xanh lá
Loại : Module
Kích thước : 80mm*36mm*12.5mm

Thông số kỹ thuật i2c LCD

Điện áp hoạt động : 5V
Dòng điện : 1.1mA
Công suất : 5.5mW
Chuẩn truyền : I2C
Nhiệt độ hoạt động : -10°C – 60°C
Số chân : 16
Loại : Module
Kích thước : 66mm*16mm

Chương trình Test

Nguyên lý kết nối

lcd1602-i2c-xanh-la-man-hinh-hien-thi-text-ket-noi-lcd-i2c-voi-arduino1

Chương trình

Thư viện : Tải tại đây LiquidCrystal_I2C hoặc Cài trực tiếp trên phần mềm Arduino IDE tên LiquidCrystal_I2C

#include <LiquidCrystal_I2C.h>

LiquidCrystal_I2C lcd(0x27,16,2);  // set the LCD address to 0x27 for a 16 chars and 2 line display
void setup()
{
    // set up the LCD's number of columns and rows:
  lcd.init();                      // initialize the lcd
  lcd.backlight();
}
void loop()
{
    // Print a message to the LCD.
    lcd.setCursor(0, 0);
    lcd.print("   DIEN TU       ");
    lcd.setCursor(0, 1);
    lcd.print("   NHAT TUNG    ");
    delay(500);
}
