Màn hình LCD2004 Xanh lá, Màn hình hiển thị Text

102.000 ₫

Màn hình LCD2004 Xanh lá là màn hình sử dụng driver HD44780, có khả năng hiển thị 4 dòng với mỗi dòng 20 ký tự, màn hình có độ bền cao, rất phổ biến.

Thông số sản phẩm

Điện áp hoạt động:	5V
Dòng tiêu thụ:	1.1mA
Công suất:	5.5mW
Loại sản phẩm:	Module
Chuẩn giao tiếp:	Digital (D0)

Còn 100 trong kho

Danh mục: Màn hình LCD & OLED, MODULE VÀ MẠCH ĐIỆN Thẻ: lcd1602, màn hình lcd, lcd2004, màn hình text, lcd1602 xanh dương, màn hình lcd1602, lcd i2c, i2c lcd, lcd1602 xanh lá

Mô tả
Đánh giá (0)

Giới thiệu màn hình LCD2004 xanh lá

Màn hình LCD2004 Xanh lá là Màn hình text sử dụng driver HD44780, có khả năng hiển thị 4 dòng với mỗi dòng 20 ký tự, màn hình có độ bền cao, rất phổ biến, nhiều code mẫu và dễ sử dụng thích hợp cho những người mới học và làm dự án.
Màn hình rất dễ giao tiếp và hiển thị thông số theo bảng mã ASCII. Ngoài ra còn có thể thêm hiển thị thông tin bằng các ký tự tự tạo.

Các màn hình hiển thị: LCD – Oled – TFT

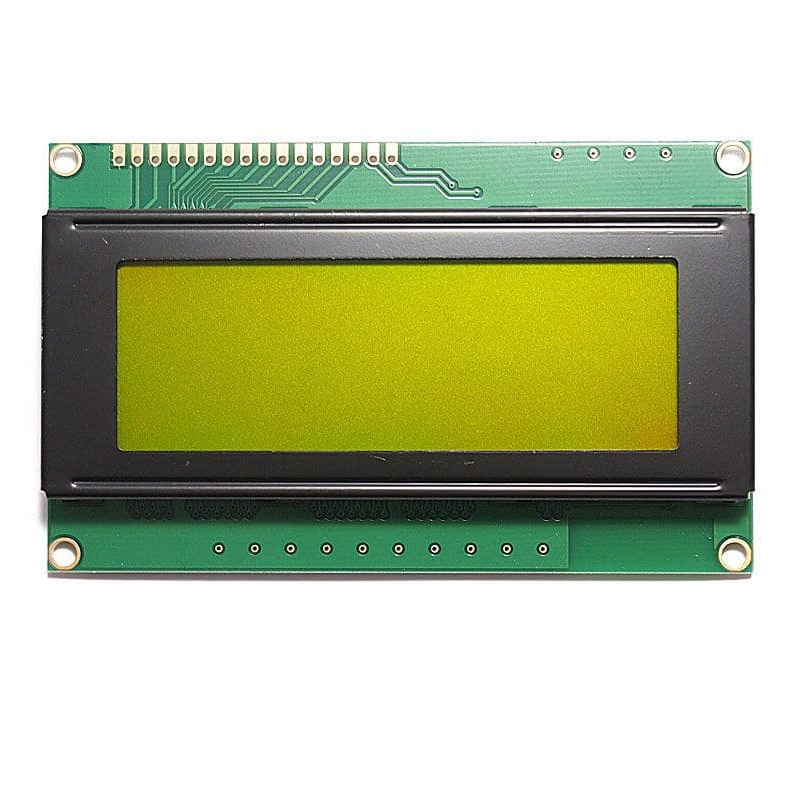

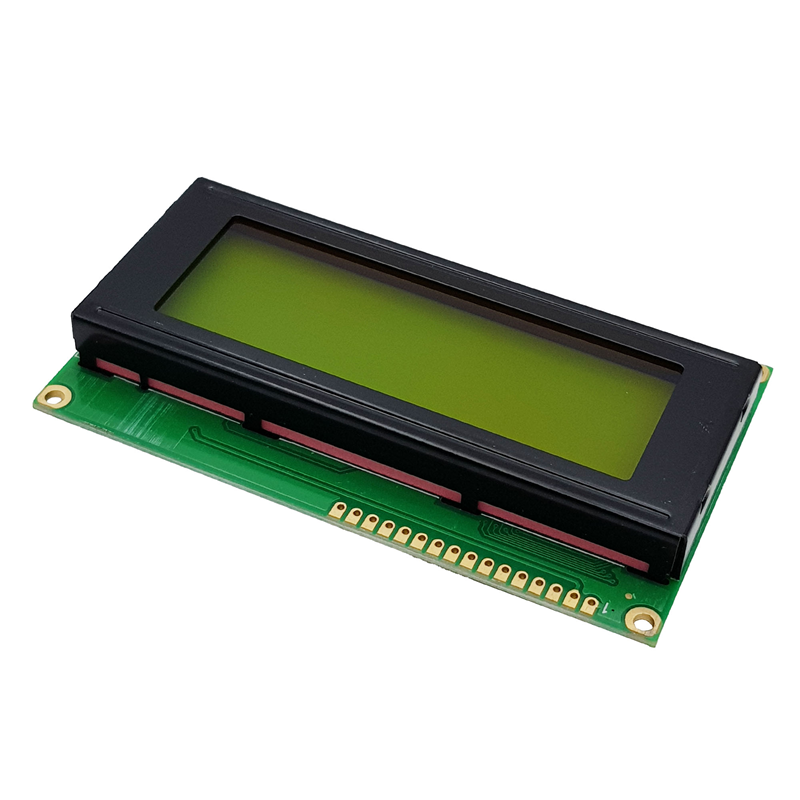

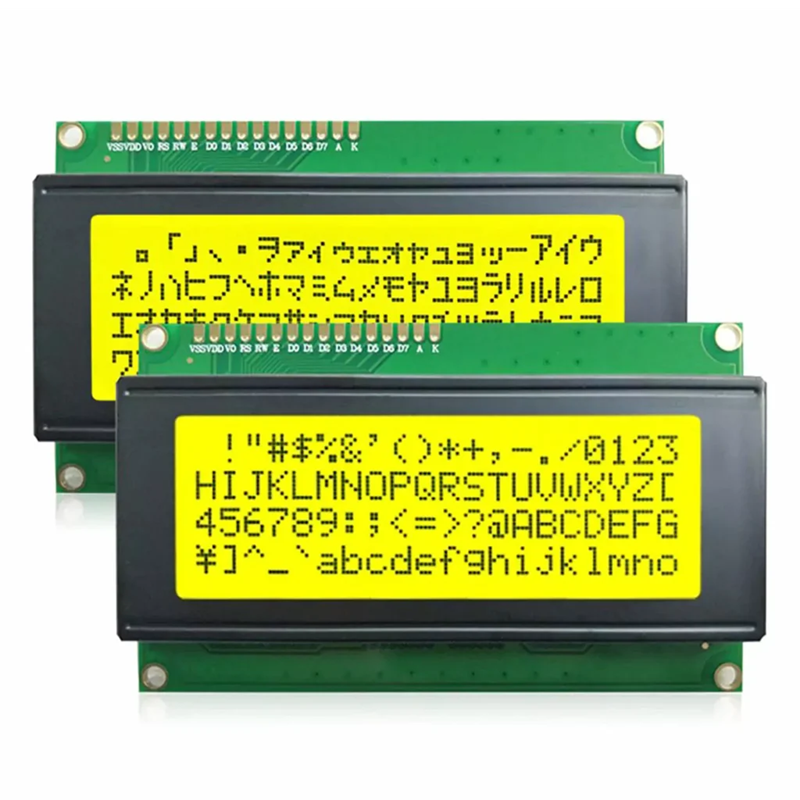

man-hinh-lcd2004-i2c-xanh-la-3 man-hinh-lcd2004-xanh-la-3 man-hinh-lcd2004-xanh-la-2 man-hinh-lcd2004-xanh-la-1

lcd2004-xanh-la-man-hinh-hien-thi-text-2mat

Chức năng các chân

VDD + A : Cấp nguồn 5V.
VSS + K : Cấp nguồn 0V.
VO : Chỉnh độ tương phản
RS : Lựa chọn thanh ghi.
RW : Chọn chế độ đọc / ghi
EN : Cho phép
D0 – D7 : Đường truyền dữ liệu

lcd1602-xanh-duong-man-hinh-hien-thi-text-chan

Thông số kỹ thuật màn hình lcd2004 xanh lá

Điện áp hoạt động : 5V
Dòng điện : 1.1mA
Công suất : 5.5mW
Chuẩn truyền : I/O
Nhiệt độ hoạt động : -10°C – 60°C
Số ký tự hiển thị : 80
Số hàng : 4
Số cột : 20
Số chân : 16
Loại màu : Xanh dương
Loại : Module

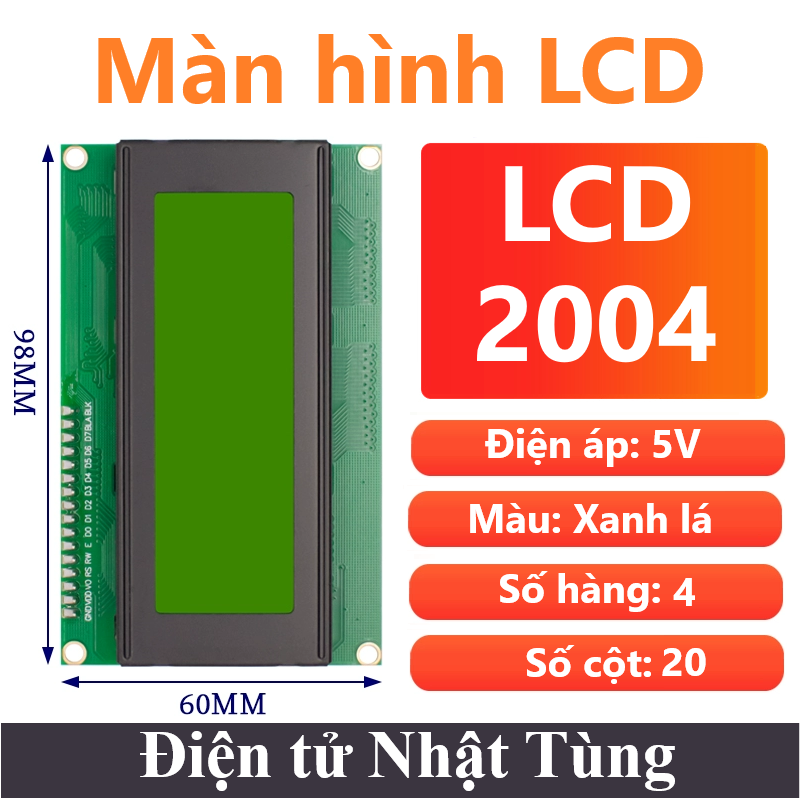

Kích thước : 80mm*36mm*12.5mm

Chương trình Test

Nguyên lý kết nối

lcd2004-xanh-duong-man-hinh-hien-thi-text-ket-noi-arduino1

Chương trình

Thư viện : Cài trực tiếp trên phần mềm Arduino IDE

#include <LiquidCrystal.h>
// Creates an LCD object. Parameters: (rs, enable, d4, d5, d6, d7)
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);
void setup()
{
    // set up the LCD's number of columns and rows:
    lcd.begin(20, 4);
    // Clears the LCD screen
    lcd.clear();
}
void loop()
{
    // Print a message to the LCD.
    lcd.setCursor(0, 0);
    lcd.print(" DIEN TU NHAT TUNG ");
    lcd.setCursor(0, 1);
    lcd.print("dientunhattung.com ");
    lcd.setCursor(0, 2);
    lcd.print(" DIEN TU NHAT TUNG ");
    lcd.setCursor(0, 3);
    lcd.print("dientunhattung.com ");
    delay(500);
}

Tham khảo chương trình mẫu và thông tin linh kiện chi tiết tại:
