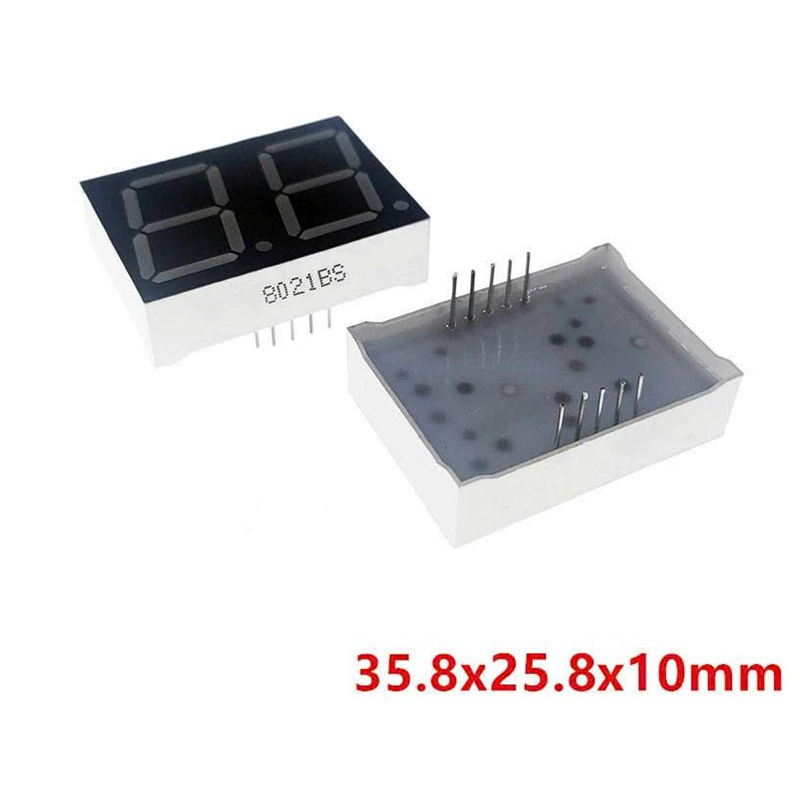

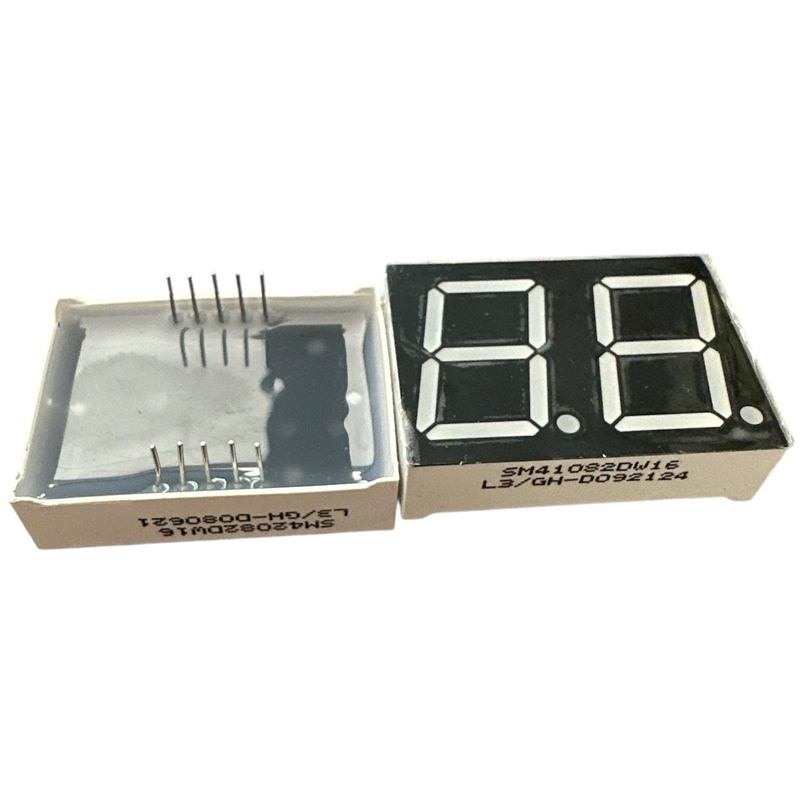

Led 7 đoạn 2 số Anode 0.8IN đỏ, Led 7 seg 35.8×25.8x10mm

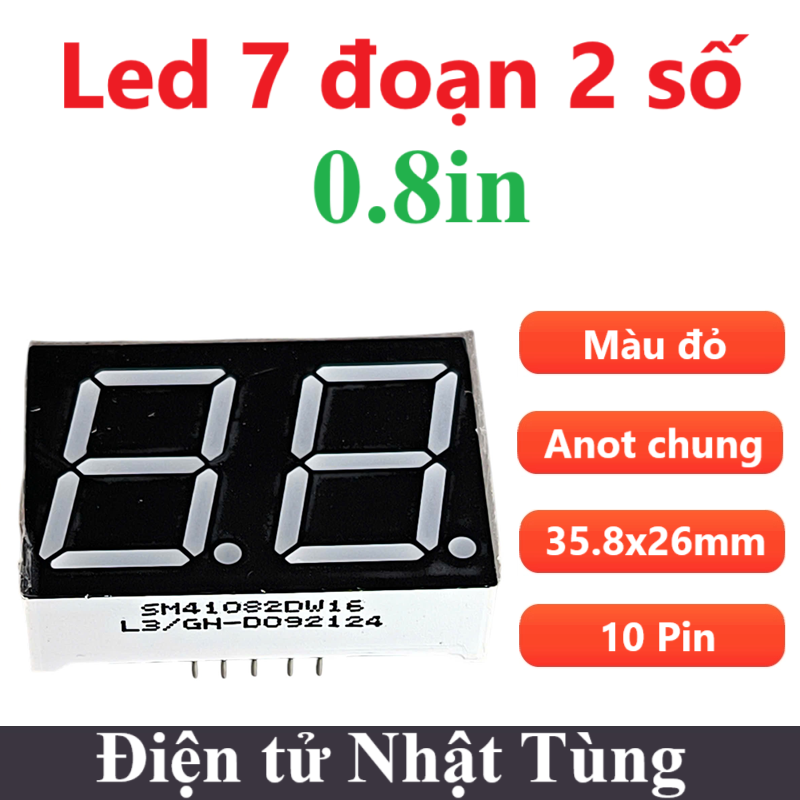

Giới thiệu Led 7 đoạn 2 số anode 0.8in Đỏ

Led 7 đoạn 2 số anode 0.8in đỏ bao gồm tối thiểu 8 đoạn LED hàng đơn (segment) và một đoạn chấm thập phân (Decimal Point). Góc nhìn rộng, tương thích với IC và tiêu thụ điện năng thấp.

LED 7 đoạn thường được sử dụng trong các thiết bị hiển thị số như đồng hồ, bảng điện tử, thiết bị đo lường như máy đo nhiệt độ, công suất, áp suất và các ứng dụng điều khiển thời gian, đếm số, hiển thị kết quả, và thông báo lỗi.

Ngoài ra còn có các mã led 7 đoạn khác: Led 7 đoạn



Thông số kỹ thuật của led 7 đoạn 2 số anode 0.8in đỏ:

• Loại led: 7 đoạn anode chung 2 số.
• Màu sắc led: Đỏ
• Kích thước led: 0.8in
• Điện áp: 2V
• Dòng điện: 20mA
• Công suất: 40mW
• Cường độ sáng: 54 MCD

Phân loại

Loại dương chung (Common Anode): Là một kiểu kết nối được sử dụng trong việc nối các LED (đèn Light Emitting Diode) lại với nhau.

Trong kiểu kết nối này, cực dương (anode) của tất cả 8 LED sẽ được nối với nhau và các cực âm (cathode) đứng riêng lẻ.

Loại âm chung (Common Cathode): Là một loại LED 7 đoạn hoặc mạch đèn LED trong đó cực âm (cathode) của tất cả 8 LED được nối với nhau, trong khi các cực dương (anode) đứng riêng lẻ.

Mảng mã 7 đoạn dùng cho Vi điều khiển

const unsigned int ma7doan_anot[] ={0xC0, 0xF9, 0xA4, 0xB0, 0x99, 0x92, 0x82, 0xF8, 0x80, 0x90, 0x88, 0x83, 0xC6, 0xA1, 0x86, 0x8E};

const unsigned int ma7doan_katot[]={0x3F, 0x06, 0x5B, 0x4F, 0x66, 0x6D, 0x7D, 0x07, 0x7F, 0x6F, 0x77, 0x7C, 0x39, 0x5E, 0x79, 0x71};

Chương trình

Nguyên lý kết nối

Chương trình

// variables
byte pins[] = { 1, 2, 3, 4, 5, 6, 7 };

const byte Segments[] =
{
  0b11000000, // 0
  0b11001111, // 1
  0b10100100, // 2
  0b10000110, // 3
  0b10001011, // 4
  0b10010010, // 5
  0b10010000, // 6
  0b11000111, // 7
  0b10000000, // 8
  0b10000011, // 9
};

void setup()
{
  for(int i = 0; i < sizeof(pins); i++)
   pinMode(pins[i], OUTPUT);
}

void loop()
{
  for(int i = 0; i < sizeof(Segments); i++)
   SetDisplay(Segments[i]);
}

void SetDisplay(byte shownNumber){
  byte segments = Segments[shownNumber];
  for (int i = 0; i < sizeof(segments); i++){
   digitalWrite(pins[i], segments & (0x40 >> i));
  }
}
