Mạch báo mức pin Lithium 1S đến 8S xanh lá, Hiển thị 4 mức pin

Giới thiệu Mạch báo mức pin Lithium 1S đến 8S xanh lá

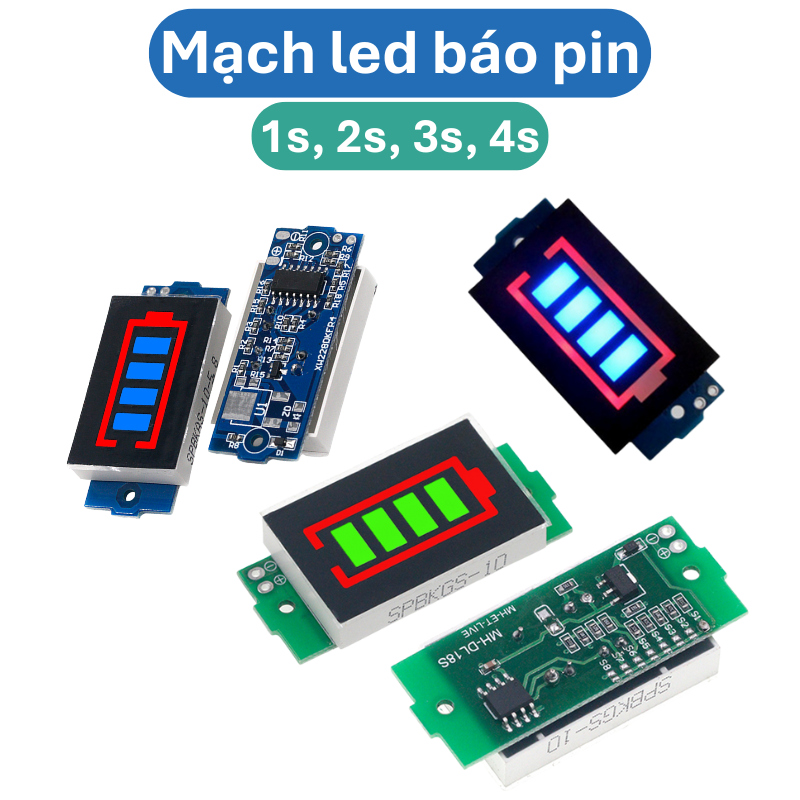

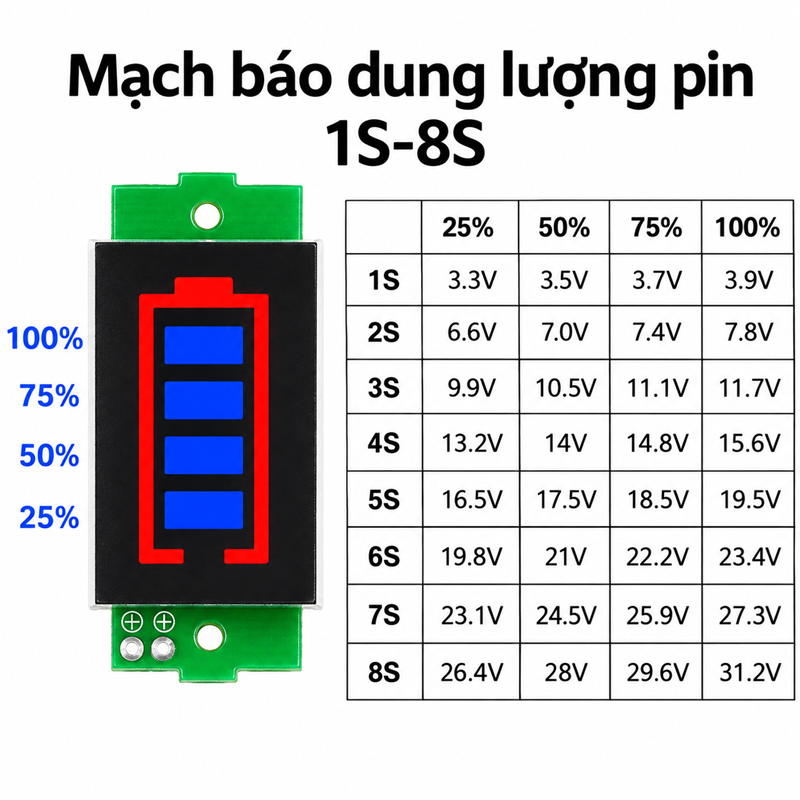

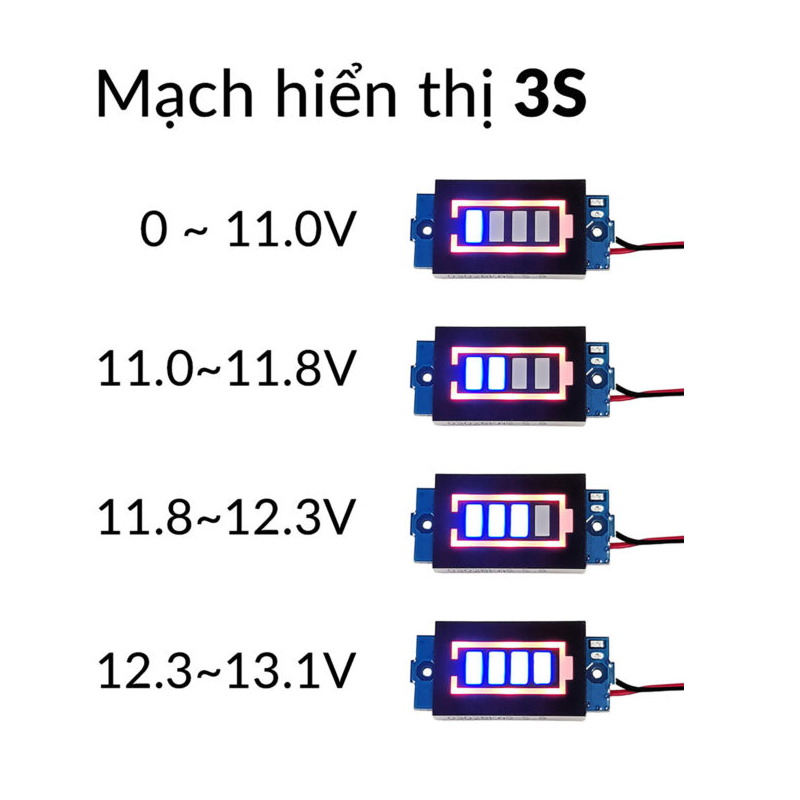

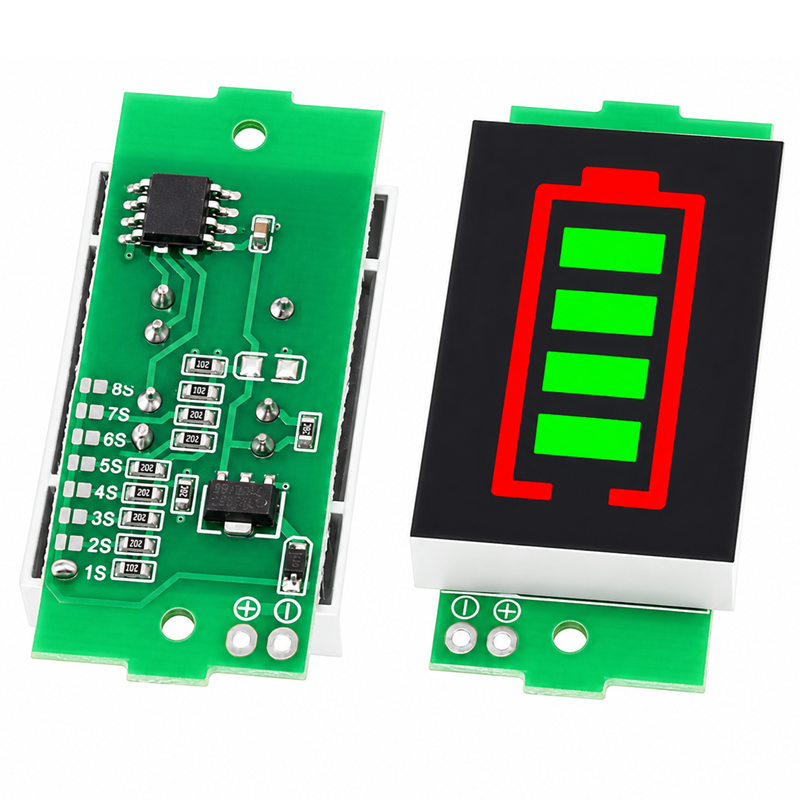

Mạch báo mức pin Lithium 1S đến 8S xanh lá dùng các vạch led để đo dung lượng các cell pin Lithium Li-ion 18650 từ 1S đến 8S bằng cách cài đặt phía sau. Mạch hiển thị dung lượng pin có 4 vạch tượng trưng cho 25% – 50% – 70% – 100% Pin.

Màn hình led hiển thị rõ ràng trực quan, đấu nối dễ dàng, tiện lợi, có thể tùy chỉnh mà không cần phải mua nhiều mạch hiển thị khác nhau. Dòng hoạt động nhỏ 5mA có thể hoạt động liên tục hoặc mắc thêm nút nhấn kiểm tra khi cần thiết

Mạch sử dụng cho các loại pin Lithium Li-ion có điện áp 3.7V đầy 4.2V (1S), và khi mắc nối tiếp các pin đơn tạo thành các cell pin 2S | 3S | 4S | 5S | 6S | 7S | 8S

Các loại đế pin: Đế pin AA – Đế pin AAA – Đế pin 23A – Đế pin 18650 – Đế pin 9V,…

Thông số kỹ thuật Mạch báo mức pin Lithium 1S đến 8S

• Sử dụng cho pin: Lithium Li-ion có điện áp 3.7V đầy 4.2V
• Đo được các cell pin: 1S | 2S | 3S | 4S | 5S | 6S | 7S | 8S
• Tương ứng với điện áp từ: 3 ~ 34V
• Dòng điện hoạt động: 5mA
• Nhiệt độ làm việc: -20 ~ 50 ℃
• Sai số: ±2%
• Màu led: Xanh lá viền đỏ

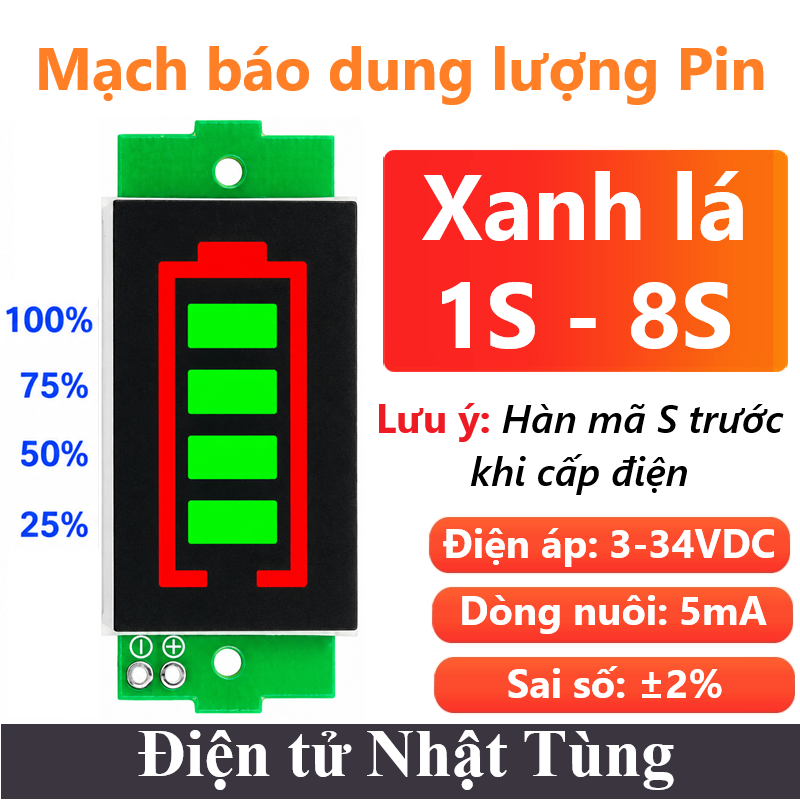

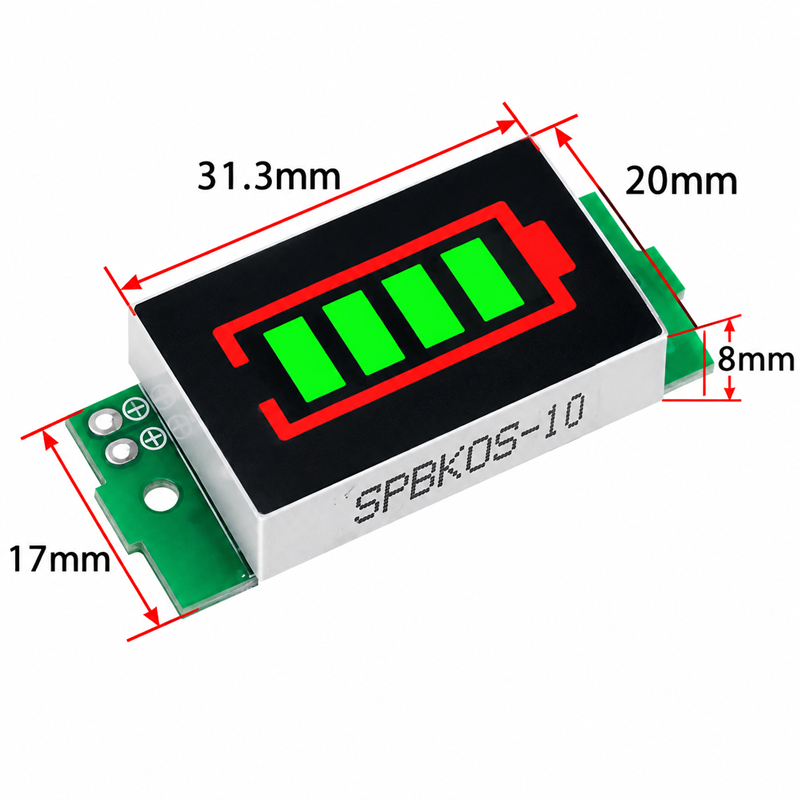

• Kích thước lắp đặt: 20×31.5mm
• Trọng lượng: 5g

Tham khảo chương trình mẫu và thông tin linh kiện chi tiết tại:
