Mạch chuyển đổi CP2102 USB sang TTL UART, Mạch UART TTL

Giới thiệu Mạch chuyển đổi CP2102 USB sang TTL UART

Mạch chuyển đổi CP2102 USB sang TTL UART là module chuyển đổi tín hiệu USB sang tín hiệu Serial tuần tự theo chuẩn TTL. Mạch sử dụng chip CP2102

CP2102 là chip USB to UART của Silabs. CP2102 có kích thước nhỏ gọn và yêu cầu rất ít thành phần bên ngoài để hoạt động được ngay. CP2102 không sử dụng thạch anh ngoài như các chip PL2303.

Module có sẵn ngõ ra điện áp 3.3V với dòng tải tối đa là 100mA.

Các mạch chuyển đổi khác: Module khác

Chức năng các chân

• 3.3V: Chân nguồn 3.3V
• TX: Chân truyền dữ liệu
• RX: Chân nhận dữ liệu
• GND : Chân cấp nguồn 0V
• 5V : chân nguồn dương 5V

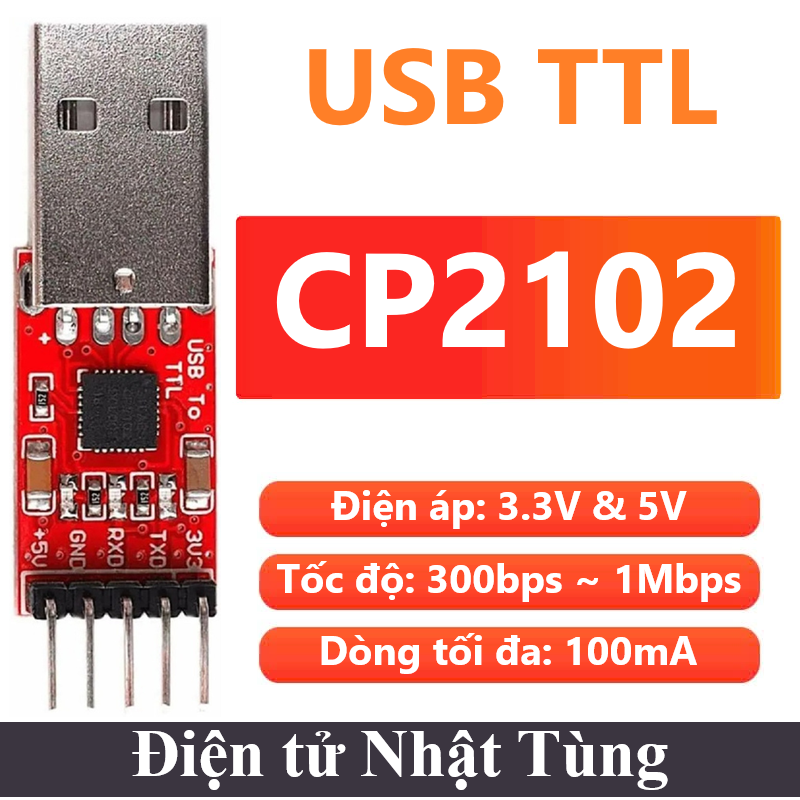

Thông số kỹ thuật Mạch chuyển đổi CP2102 USB sang TTL UART

• Phạm vi nhiệt độ: -40Cto + 85C
• Hỗ trợ : windows vista / xp / server 2003/200, Mac OS-X / OS-9, Linux
• Màu chính: đỏ

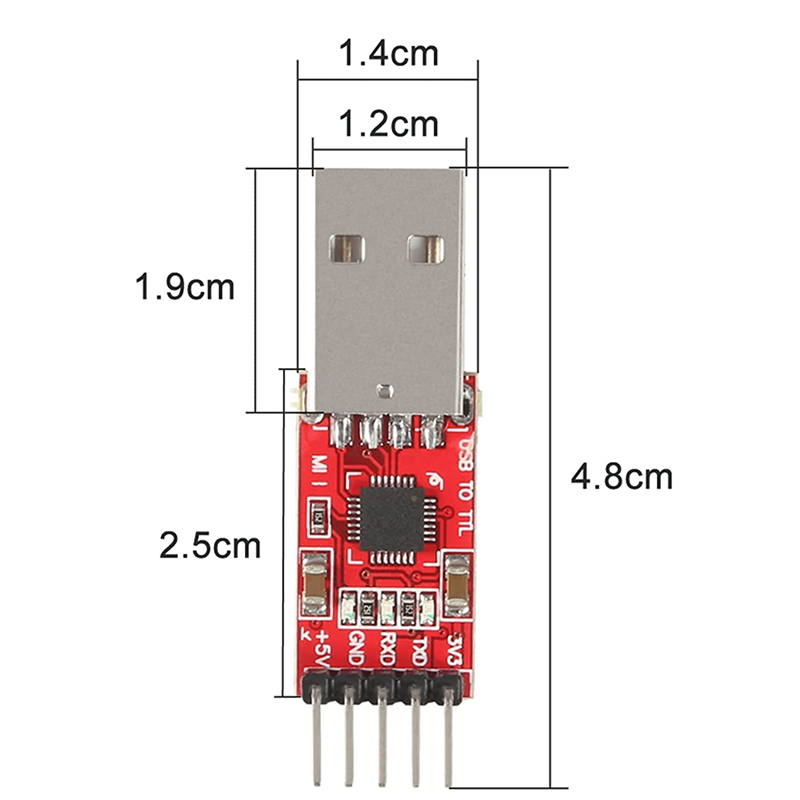

• Kích thước: chiều dài (Không bao gồm USB): 30 mm
• USB để lấy nguồn, dẫn đến giao diện bao gồm 3,3V (<40mA), 5V, GND, TX, RX, mức pin tín hiệu là 3,3V, logic dương
• Hỗ trợ tốc độ truyền trong khoảng 300bps ~ 1Mbps

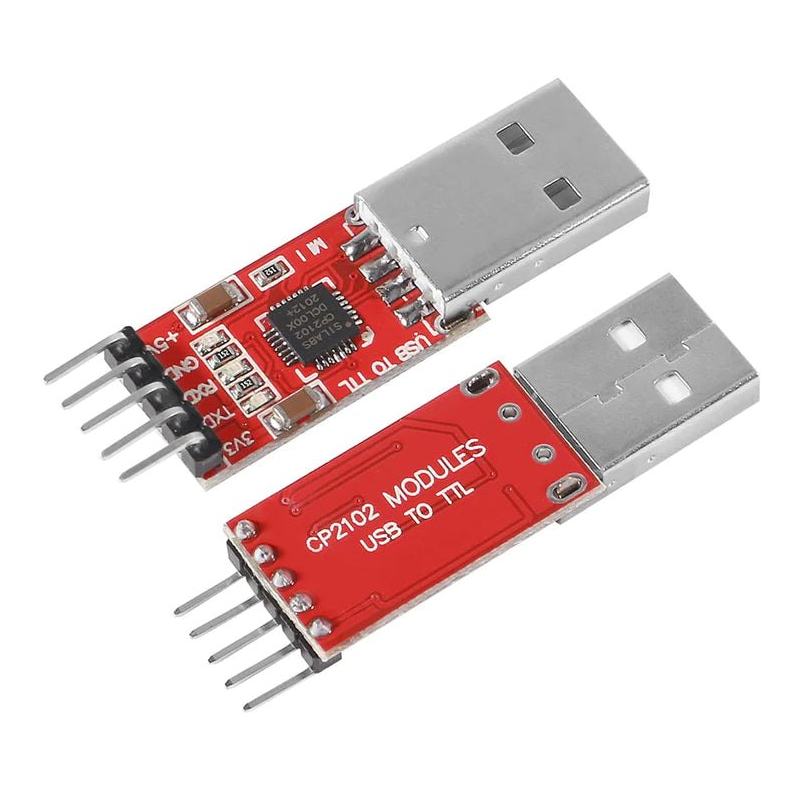

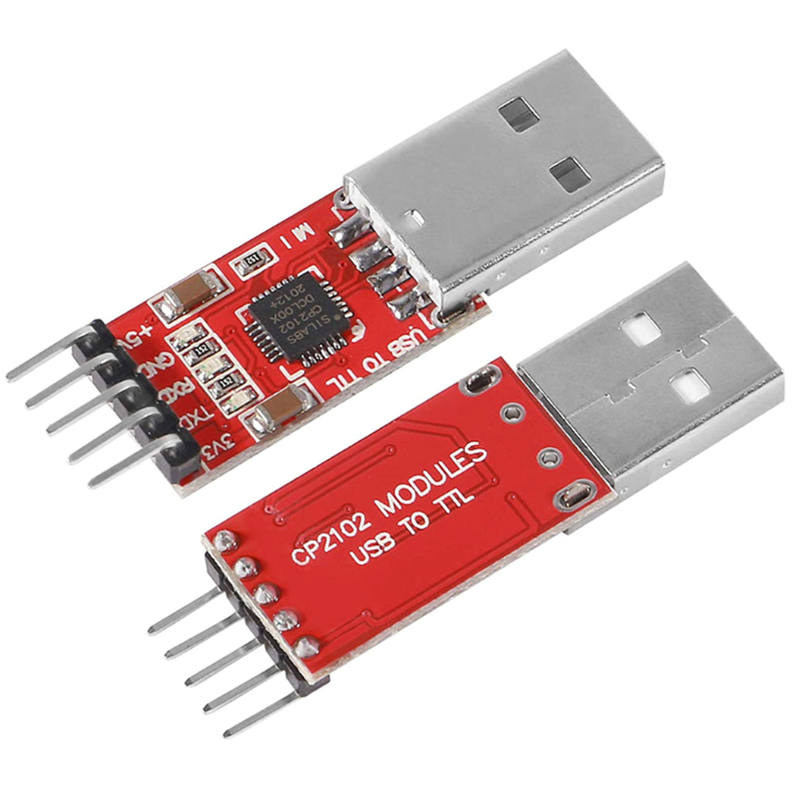

Mô tả mạch CP2102

• Chip chính là CP2102. Sau khi cài đặt trình điều khiển, một cổng nối tiếp ảo sẽ được tạo ra
• Nguồn điện USB giao diện bao gồm 3,3V (<40mA), 5V, GND, TX, RX. Mức chân tín hiệu là 3,3V, logic dương
• Đèn báo trạng thái trên bo mạch và đèn báo bộ thu phát Sau khi trình điều khiển được cài đặt chính xác, đèn báo trạng thái sẽ luôn sáng trong khi giao tiếp. tốc độ truyền, độ sáng càng thấp
• Hỗ trợ sóng từ 300bps đến 1Mbps. Hỗ trợ định dạng truyền thông: 1) 5, 6, 7, 8 bit dữ liệu 2) Hỗ trợ 1, 1,5, 2 bit dừng 3) lẻ, chẵn, đánh dấu, dấu cách, không kiểm tra
• Hỗ trợ hệ điều hành: windows vista/xp/server 2003/200, Mac OS-X/OS-9, Linux
• Đầu USB là đầu đực và có thể kết nối trực tiếp với cổng USB máy tính
• Các linh kiện chip được sản xuất theo quy trình SMT và chất lượng ổn định
• Không Khối lượng bao gồm đầu USB là: (mm)

Tham khảo chương trình mẫu và thông tin linh kiện chi tiết tại:
