Mạch khuếch đại âm thanh PAM8610 10W 2 Kênh, Điện áp 12V

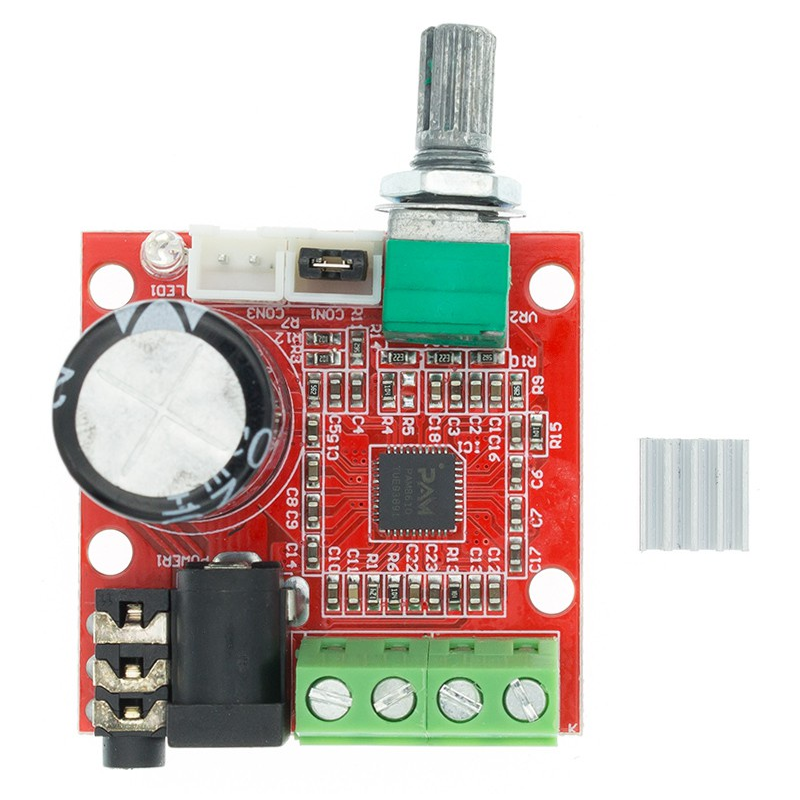

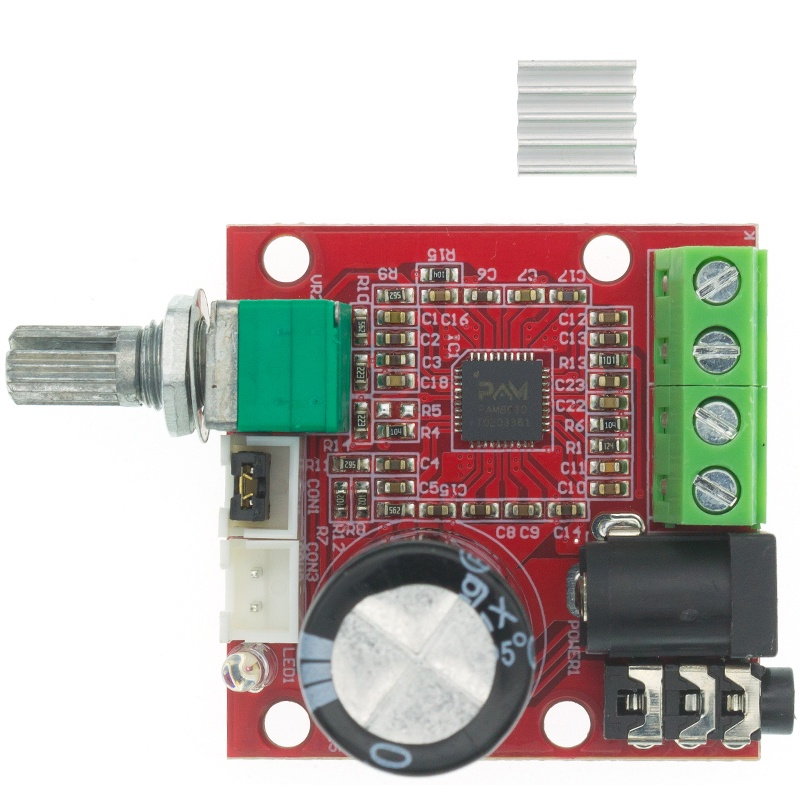

Giới thiệu Mạch khuếch đại âm thanh PAM8610 10W 2 Kênh

Mạch khuếch đại âm thanh PAM8610 10W 2 Kênh là Bo mạch khuếch đại công suất này có thể điều khiển hai loa 10W mà không gặp khó khăn gì và có thể dùng để nghe nhạc trong phòng nhỏ.

Bo mạch khuếch đại công suất sử dụng chip TDA2030. Bo mạch khuếch đại công suất truyền thống như TDA2030 (15W+15W) cần sử dụng tản nhiệt cực lớn khi dẫn động hai loa 15W, trong khi bo mạch khuếch đại công suất thuần loại D PAM8410 hiệu suất cao chỉ cần sử dụng tản nhiệt nhỏ. tản nhiệt, hiệu quả cao và tiết kiệm điện, chất lượng âm thanh tuyệt vời.

Các mạch khác: Mạch khuếch đại công suất – Loa

Thông số kỹ thuật Mạch khuếch đại âm thanh PAM8610 10W 2 Kênh

• Điện áp làm việc: 8V – 12V DC
• Dòng điện làm việc: 1A DC
• Đầu vào âm thanh: 3.5mm
• Đầu vào nguồn: 5.1mm*2.1mm
• Trở kháng loa: 4Ω – 8Ω
• Công suất hoạt động Max : 15W Mỗi kênh
• Công suất hoạt động liên tục : 10W Mỗi kênh
• Nhiệt độ hoạt động : -20°C – 125°C
• Tần số hoạt động : 25KHz
• Chiều dài dây Volum : 50K

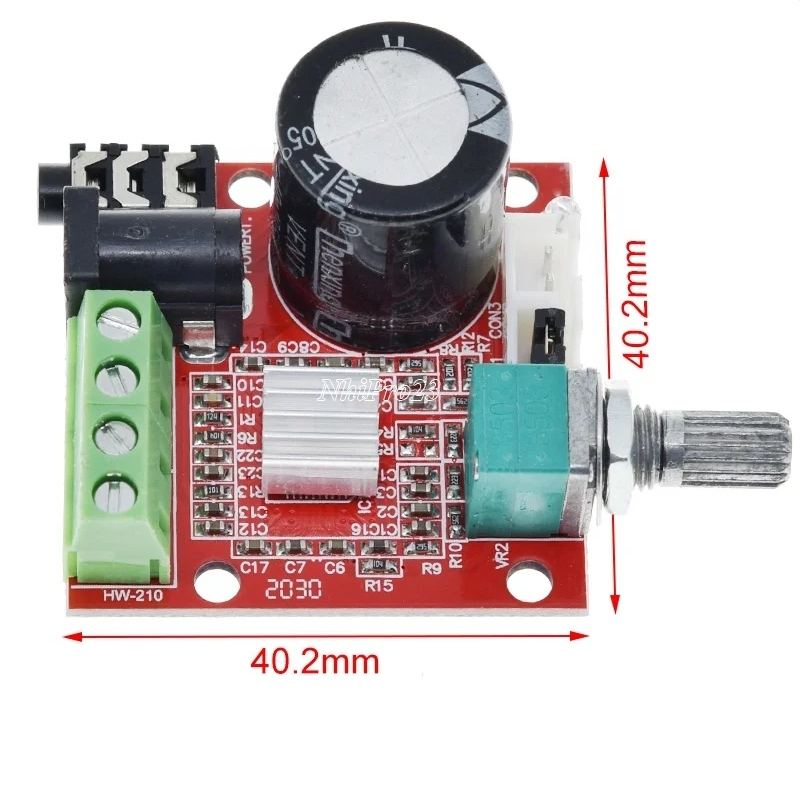

• Kích thước : 40mm * 40mm * 19mm

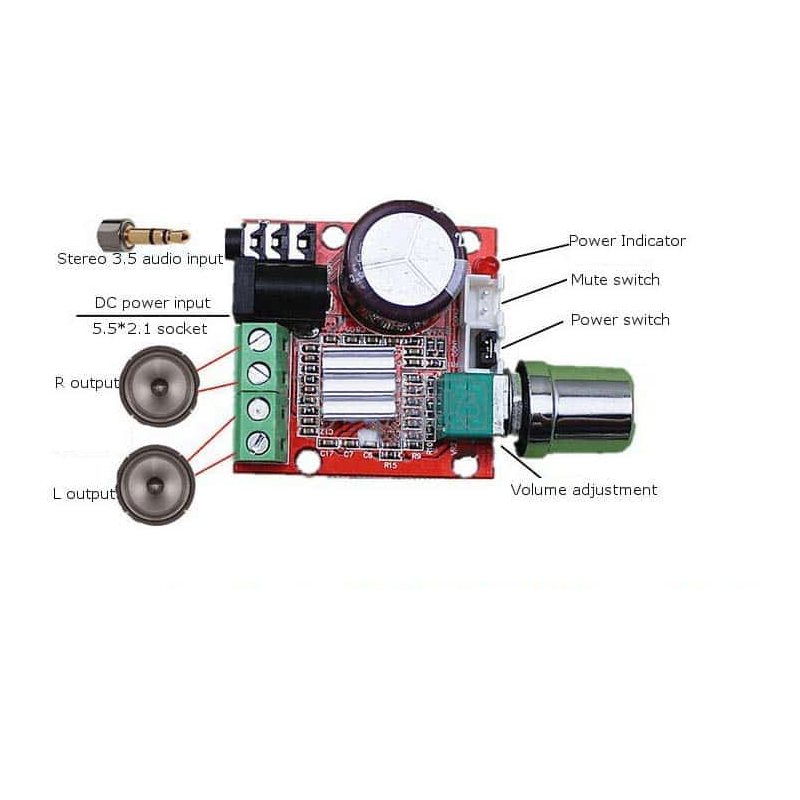

Cách thiết lập

• Kết nối nguồn điện: Kết nối nguồn điện DC, đảm bảo dải điện áp nguồn DC là 12V và đảm bảo nguồn điện đầu ra đáp ứng nhu cầu làm việc của động cơ. KHÔNG kết nối ngược cực dương và cực âm của nguồn điện DC, nếu không bộ điều tốc có thể bị hỏng;
• Kết nối loa: Các dây động cơ có thể dương hoặc âm, khi hướng chạy không phù hợp với mong đợi, có thể thay đổi hướng bằng cách điều chỉnh trình tự dây hoặc vị trí công tắc;
•  Điều chỉnh núm chiết áp: Điều chỉnh núm chiết áp có thể thay đổi chu kỳ nhiệm vụ đầu ra âm lượng của loa.

Tham khảo chương trình mẫu và thông tin linh kiện chi tiết tại:
