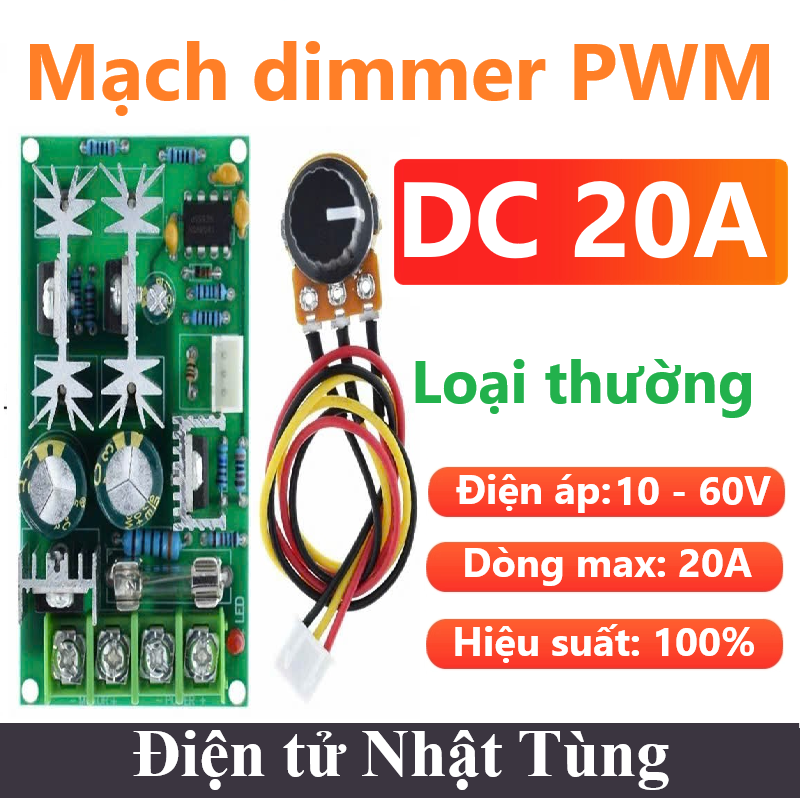

Module Dimmer PWM DC 20A 10-60VDC, Điện áp ngõ ra 12 – 48V

Giới thiệu Module Dimmer PWM DC 20A 10-60VDC

Module Dimmer PWM DC 20A 10-60VDC  có công suất làm việc cao hơn gấp đôi. Mạch dimmer PWM  có thể điều khiển độ sáng tối của bóng đèn, điều khiển tốc độ, áp suất, kiểm soát nhiệt độ trong dãy điện áp thiết bị từ 12V – 60V. Do đó nó được sử dụng rộng rãi trong các thiết bị như: lò sưởi, máy sưởi, đèn nhiệt, tốc độ động cơ, máy điều nhiệt, điều áp…

Các mạch PWM khác: PWM Dimer DC 4000W và PWM DC 6A – 40A

Chức năng các chân

• VCC : Cấp nguồn vào 12V – 60V.
• GND : Cấp nguồn vào 0V.
• Động cơ + : Nguồn ra từ 12V – 60V
• Động cơ – : Nguồn ra 0V

Thông số kỹ thuật Module Dimmer PWM DC 20A 10-60VDC

• Điện áp làm việc: 12V – 60V DC
• Dòng điện làm việc: 20A DC
• Hiệu suất: 90%
• Công suất hoạt động Max : 1200W
• Công suất hoạt động liên tục : 600W
• Nhiệt độ hoạt động : -20°C – 125°C
• Tần số hoạt động : 25KHz
• Chiều dài dây Volum : 20cm
• Trọng lượng : 73g
• Kích thước : 77mm * 45mm * 28mm

Cách thiết lập

• Kết nối nguồn điện: Kết nối nguồn điện DC, đảm bảo dải điện áp nguồn DC là 12V-48V và đảm bảo nguồn điện đầu ra đáp ứng nhu cầu làm việc của động cơ. KHÔNG kết nối ngược cực dương và cực âm của nguồn điện DC, nếu không bộ điều tốc có thể bị hỏng;
• Kết nối động cơ: Các dây động cơ có thể dương hoặc âm, khi hướng chạy không phù hợp với mong đợi, có thể thay đổi hướng bằng cách điều chỉnh trình tự dây hoặc vị trí công tắc;
•  Điều chỉnh núm chiết áp: Điều chỉnh núm chiết áp có thể thay đổi chu kỳ nhiệm vụ đầu ra của bộ điều tốc và thay đổi tốc độ động cơ.

Tham khảo chương trình mẫu và thông tin linh kiện chi tiết tại:
