Mạch tạo trễ theo chu kỳ Relay 220VAC, Module tạo trễ theo thời gian

Giới thiệu Mạch tạo trễ theo chu kỳ Relay 220VAC

Mạch tạo trễ theo chu kỳ Relay 220VAC có chức năng cài đặt thời gian hoạt động theo chu kì với thời gian có thể cài đặt từ 0.1 giây đến 999 phút cho 1 lần ON, từ 0.1 giây đến 999 phút cho 1 lần OFF và từ 1 đến 999 chu kì đếm hoặc có thể cài đặt vòng lặp vô hạn.

Thông số kỹ thuật Mạch tạo trễ theo chu kỳ Relay 220VAC

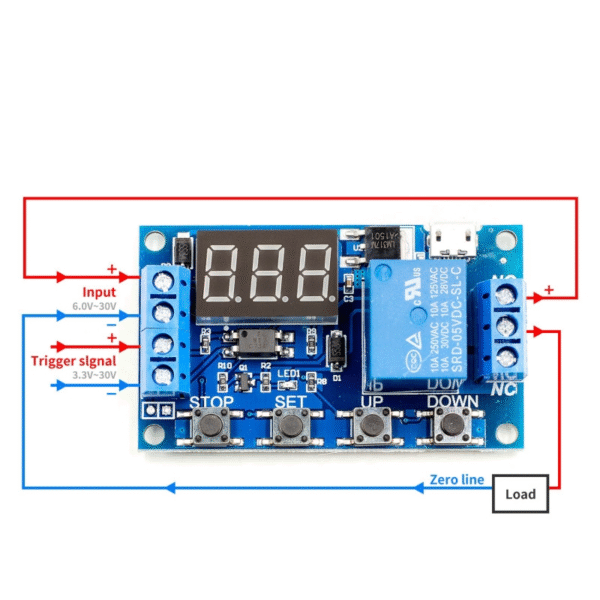

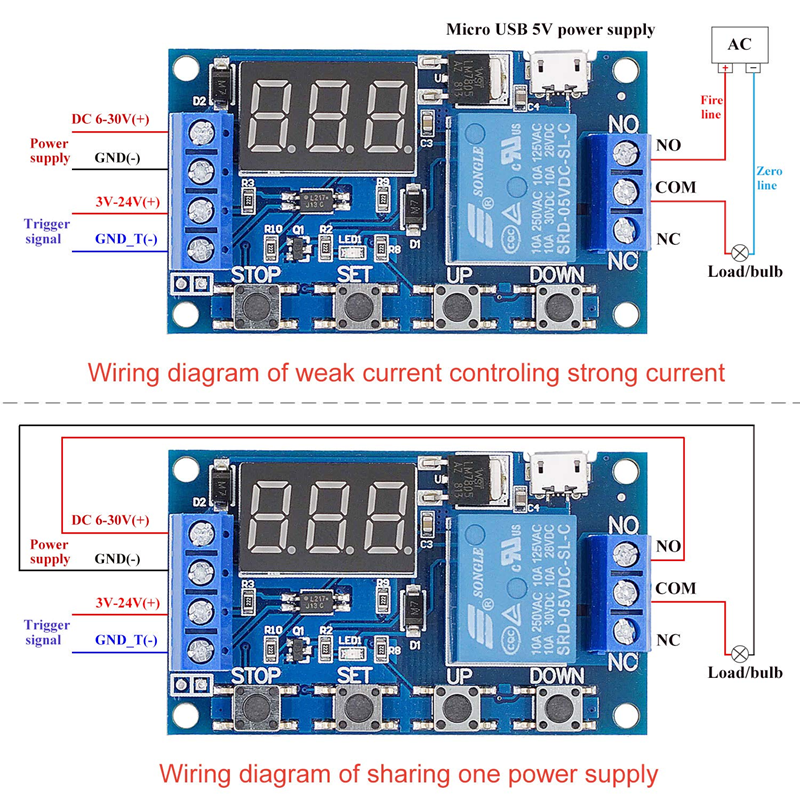

• Điện áp hoạt động: 6 – 30VDC
• Điện áp kích(Trigger): 3 – 24VDC

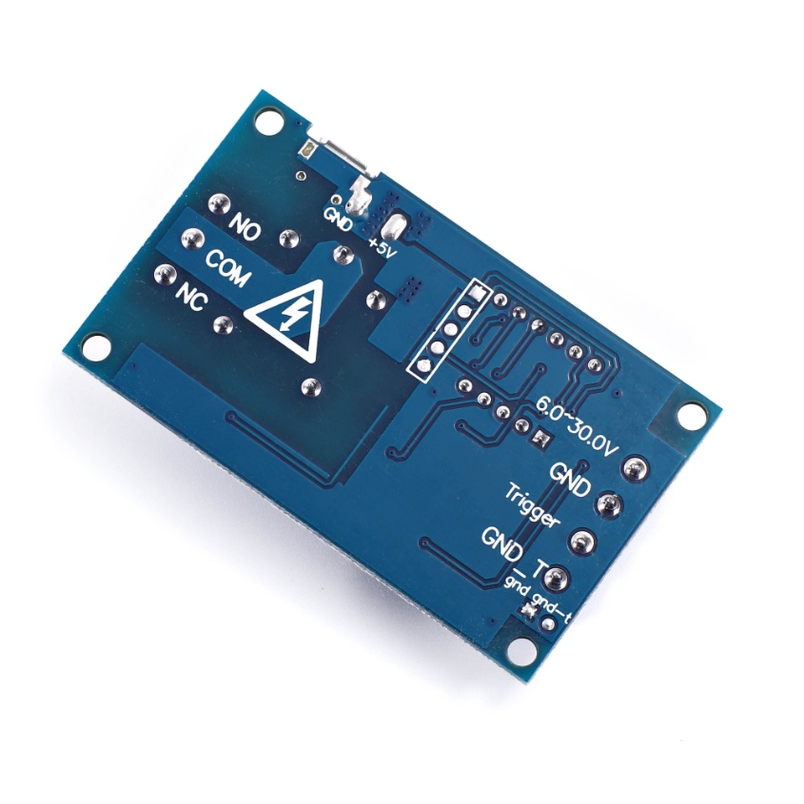

• Ngõ ra 3 chân tiếp điểm Relay: NC-COM-NO
• Dòng tải tối đa: 10A
• Nhiệt độ hoạt động: -45 – 80°C
• Thời gian mở (OP): có thể cài đặt từ 0.1 giây đến 999 phút
• Thời gian ngắt (CL): có thể cài đặt từ 0.1 giây đến 999 phút
• Chu kì tắt mở (LOP): có thể cài đặt từ 1 đến 999 lần đếm ngắt mở, hoặc thiết lập vòng lặp vô hạn “—“

Lưu ý:

Chức năng thời gian mở (OP), thời gian tắt (CL) và chu kì tắt mở (LOP) một cách độc lập, thông số sẽ được lưu lại sau khi kết thúc cài đặt và thông số này sẽ không bị ảnh hưởng khi mất điện.

Hướng dẫn sử dụng:

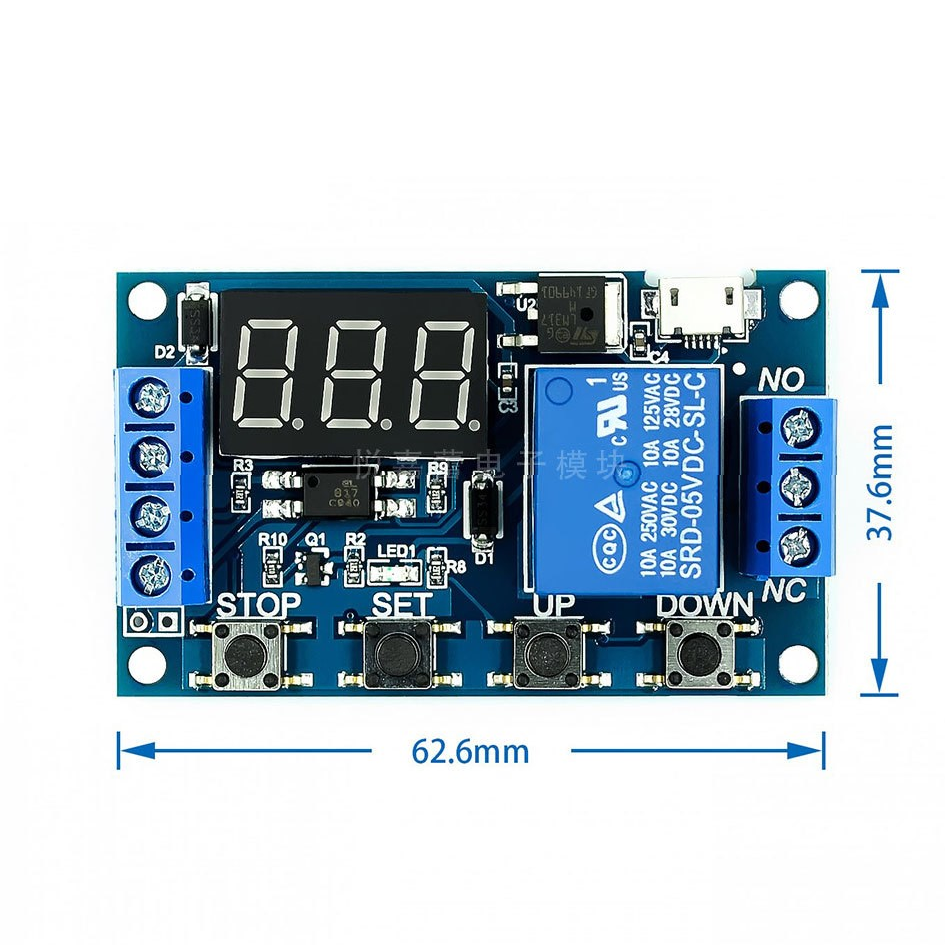

• STOP: Phím này được sử dụng khi bạn muốn dừng hoạt động của mạch ngay lập tức hoặc muốn mạch tiếp tục hoạt động sau khi nhấn dừng.
• SET: Phím này có chức năng cài đặt chế độ hoạt động của mạch (nhấn giữ trong 3 giây) hoặc xem chế độ đang hoạt động của mạch (nhấn vào nút 1 lần)
• UP: Phím này được sử dụng để tăng giá trị thời gian hoặc chuyển chế độ hoạt động trong khi cài đặt.
• DOWN: Phím này được sử dụng để giảm giá trị thời gian hoặc chuyển chế độ hoạt động trong khi cài đặt.
