MÀN HÌNH LCD1604 XANH DƯƠNG, MÀN HÌNH HIỂN THỊ TEXT

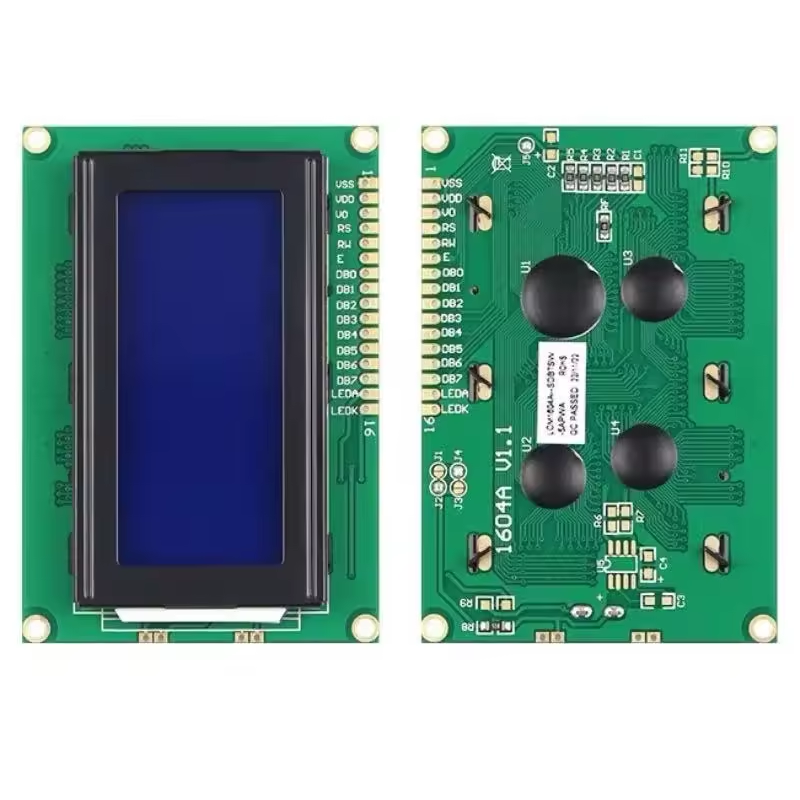

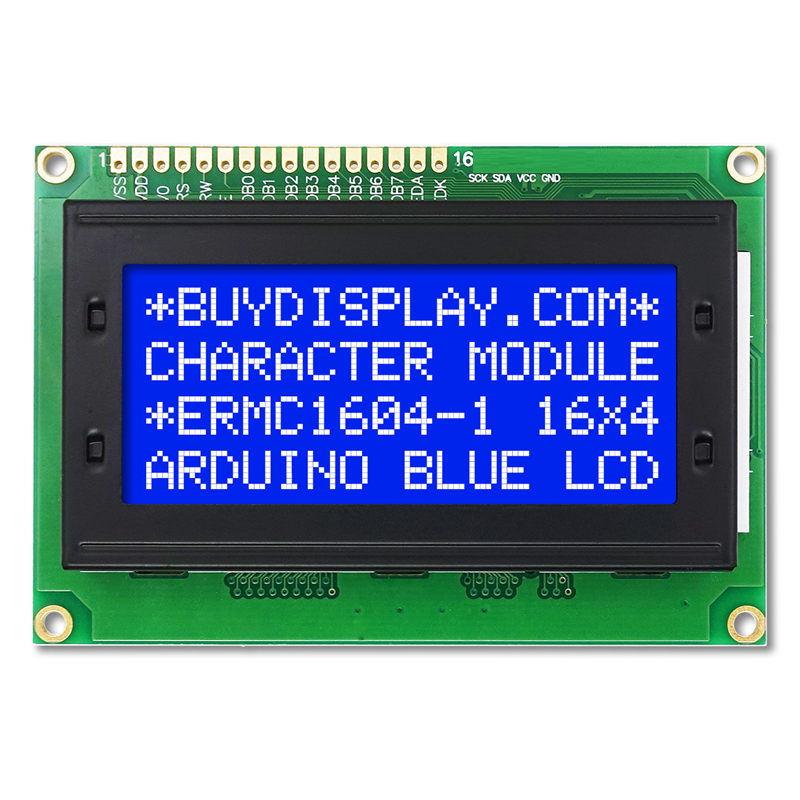

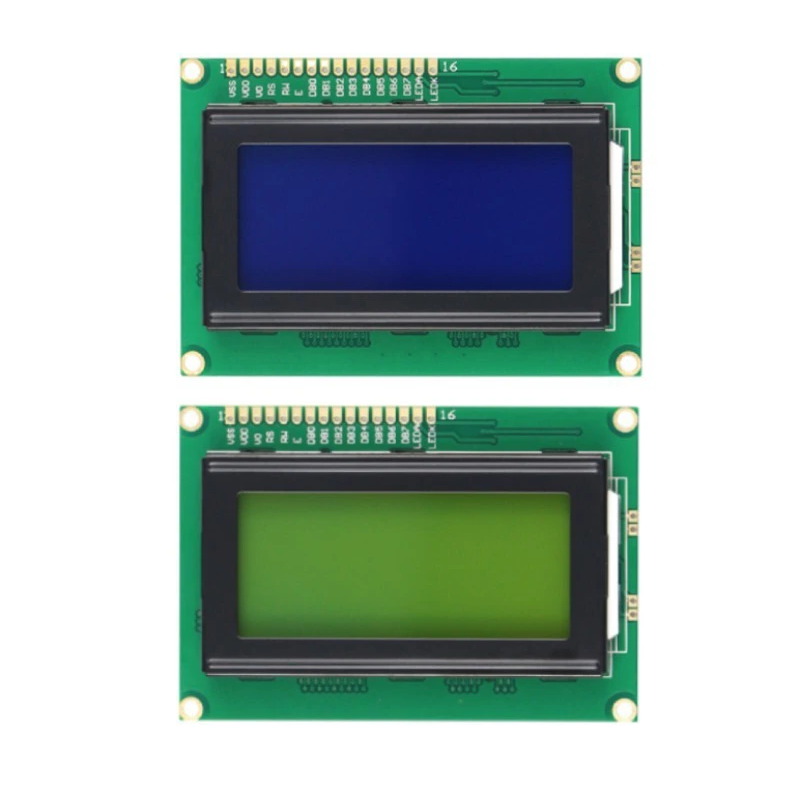

Giới thiệu màn hình LCD1604 xanh dương

Màn hình LCD1604 xanh dương là Màn hình text sử dụng driver HD44780, có khả năng hiển thị 4 dòng với mỗi dòng 16 ký tự, màn hình có độ bền cao, rất phổ biến, nhiều code mẫu và dễ sử dụng thích hợp cho những người mới học và làm dự án.
Màn hình rất dễ giao tiếp và hiển thị thông số theo bảng mã ASCII. Ngoài ra còn có thể thêm hiển thị thông tin bằng các ký tự tự tạo.

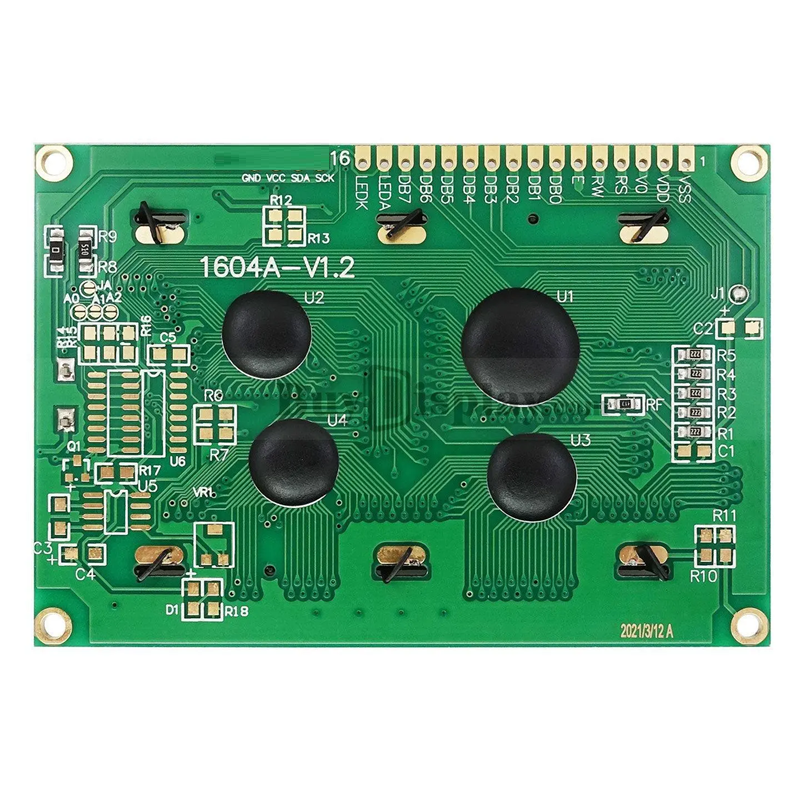

Chức năng các chân

• VDD + A  : Cấp nguồn 5V.
• VSS  + K  : Cấp nguồn 0V.
• VO            : Chỉnh độ tương phản
• RS             : Lựa chọn thanh ghi.
• RW           : Chọn chế độ đọc / ghi
• EN            : Cho phép
• D0 – D7    : Đường truyền dữ liệu

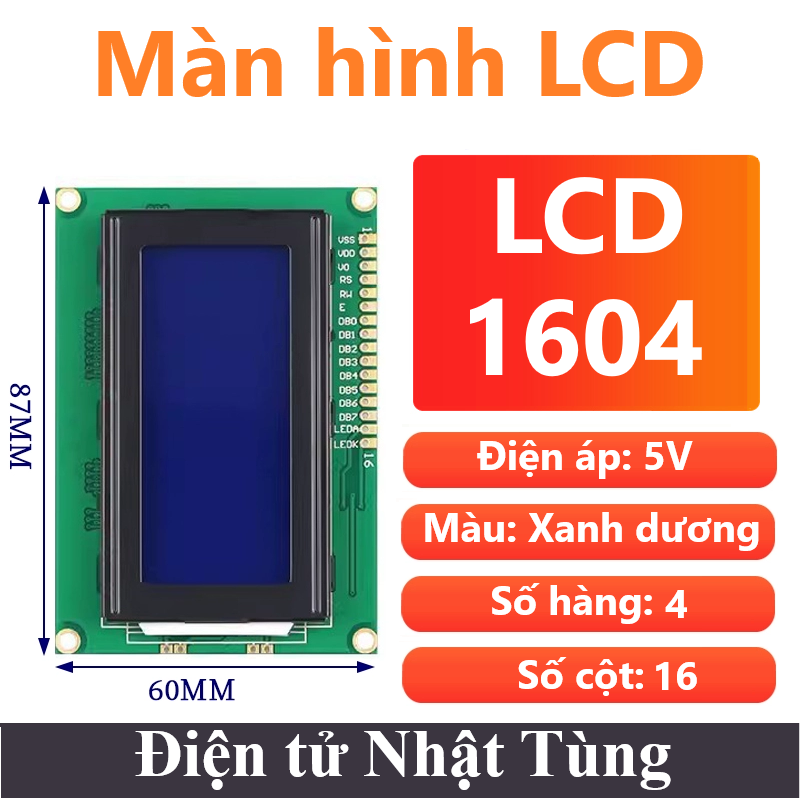

Thông số kỹ thuật màn hình LCD1604 xanh dương

• Điện áp hoạt động : 5V
• Dòng điện : 1.1mA
• Công suất :  5.5mW
• Chuẩn truyền : I/O
• Nhiệt độ hoạt động : -10°C – 60°C
• Số ký tự hiển thị : 64
• Số hàng : 4
• Số cột : 16
• Số chân : 16
• Loại màu : Xanh dương
• Loại : Module
• Kích thước : 87mm*60mm*13mm



Chương trình Test

Nguyên lý kết nối

Chương trình

Thư viện : Cài trực tiếp trên phần mềm Arduino IDE

#include <LiquidCrystal.h>
// Creates an LCD object. Parameters: (rs, enable, d4, d5, d6, d7)
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);
void setup()
{
    // set up the LCD's number of columns and rows:
    lcd.begin(16, 4);
    // Clears the LCD screen
    lcd.clear();
}
void loop()
{
    // Print a message to the LCD.
    lcd.setCursor(0, 0);
    lcd.print(" DIEN TU NHAT TUNG ");
    lcd.setCursor(0, 1);
    lcd.print("dientunhattung.com ");
    lcd.setCursor(0, 2);
    lcd.print(" DIEN TU NHAT TUNG ");
    lcd.setCursor(0, 3);
    lcd.print("dientunhattung.com ");
    delay(500);
}
