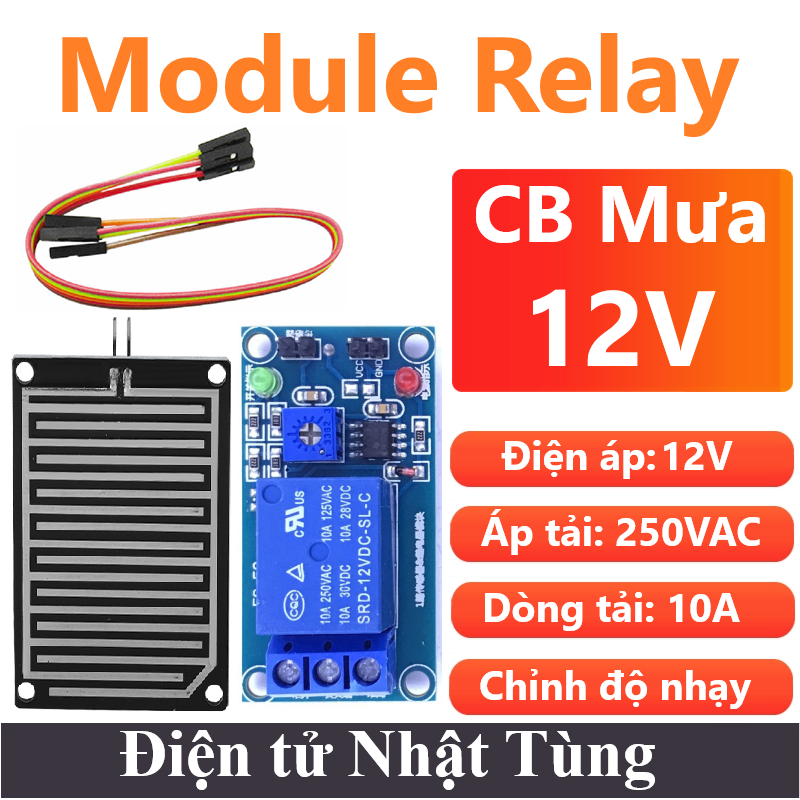

Module cảm biến mưa relay 12V, Relay công suất 250V – 10A

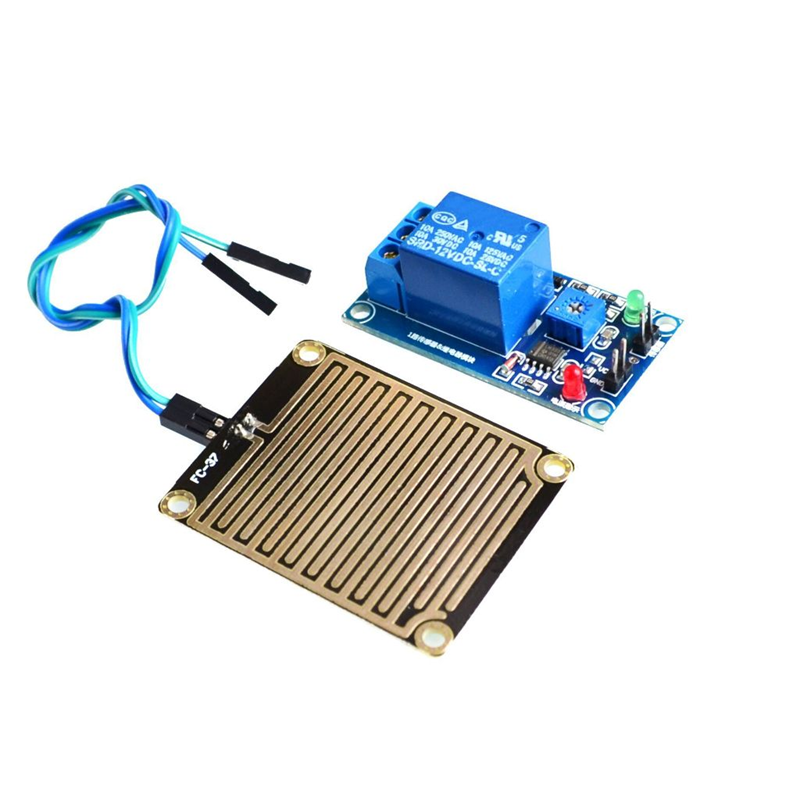

Giới thiệu Module cảm biến mưa relay 12V

Module cảm biến mưa relay 12V được làm bằng vật liệu hai mặt FR-04 chất lượng cao, có diện tích lớn 5.0 * 4.0CM, bề mặt được xử lý bằng lớp mạ niken, có hiệu suất chống oxy hóa vượt trội điện trở, độ dẫn điện và tuổi thọ;

Mô-đun được trang bị trực tiếp Rơle nguồn lớn điều khiển trực tiếp tải;  Chiết áp điều chỉnh độ nhạy và điều khiển việc mở rơle khi hàm lượng nước khác nhau.

Cảm biến mưa relay được dùng nhiều trong các ứng dụng về thời tiết, các bộ báo mưa, các bộ báo rò rỉ nước, đi kèm với cảm biến là bộ module relay có thể dùng để điều khiển động cơ, các cơ chế tắt mở thiết bị trực tiếp.

Các mạch cách ly relay: Lửa – Quang trở – Độ ẩm đất – Cảm biến dòng CT – Cảm biến Mưa,…

Thông số kỹ thuật Module cảm biến mưa relay 12V

• Điện áp hoạt động: 12V DC
• Dòng điện hoạt động max :80mA
• Công suất hoạt động Max : 960mW
• Điện áp kích tải max : 250V AC
• Điện áp kích tải max : 10V DC
• Dòng điện kích tải max : 10A AC
• Công suất tải Max : 2500W
• Nhiệt độ hoạt động : -20°C – 125°C
• Tần số hoạt động : 25KHz
• Trọng lượng : 23g
• Kích thước : 54mm * 40mm

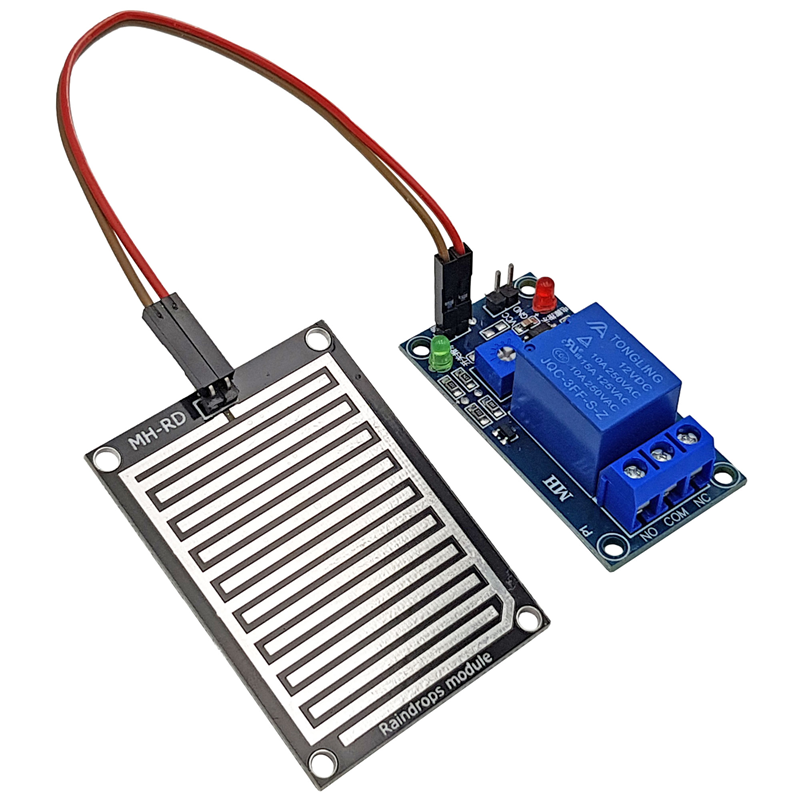

Chức năng chân

• Vcc+: Cực dương của nguồn điện 12V DC
• GND-: Cực âm của nguồn điện 0V DC
• Cắm cảm biến : Không phân biệt cực
• Biến trở : Chỉnh độ nhạy của cảm biến
• Đầu cuối thường đóng (NC): Đầu cuối thường đóng của rơle
• Đầu cuối chung (COM): Đầu cuối chung cực của rơle
• Cực mở thường (NO): Cực mở thường xuyên của rơle

Cách kết nối

Tham khảo chương trình mẫu và thông tin linh kiện chi tiết tại:
