Module cảm biến quang trở relay 5V, Relay công suất 250V – 10A

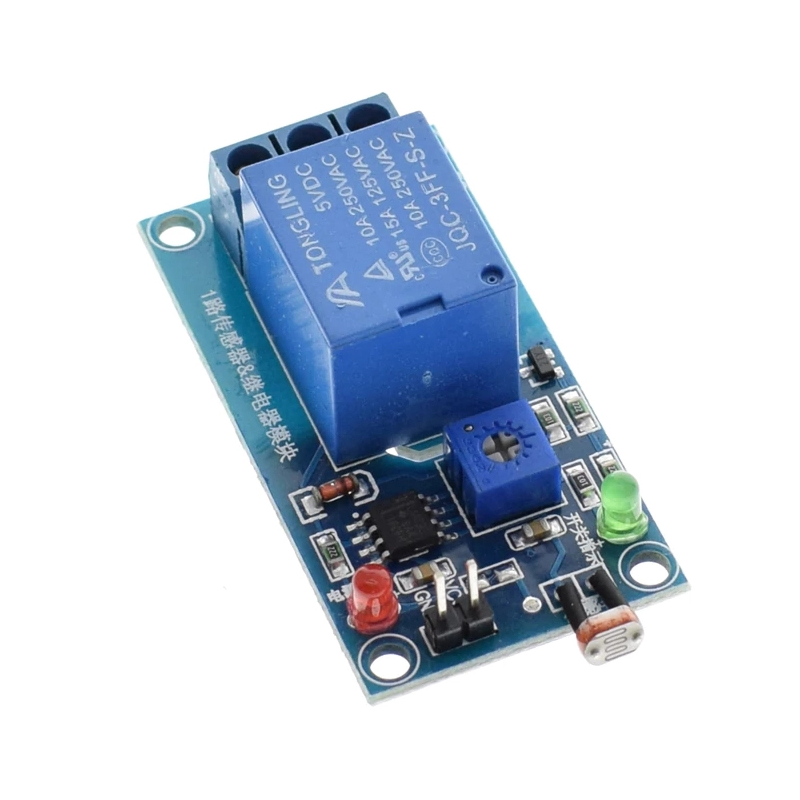

Giới thiệu Module cảm biến quang trở relay 5V

Module cảm biến quang trở relay 5V được làm bằng vật liệu hai mặt FR-04 chất lượng cao, có hiệu suất chống oxy hóa vượt trội điện trở, độ dẫn điện và tuổi thọ;

Mô-đun được trang bị trực tiếp Rơle nguồn lớn điều khiển trực tiếp tải; Chiết áp điều chỉnh độ nhạy và điều khiển việc mở rơle khi hàm lượng nước khác nhau.

Cảm biến mưa relay được dùng nhiều trong các ứng dụng về thời tiết, các bộ báo ánh sáng, các bộ báo rò rỉ ánh nắng, đi kèm với cảm biến là bộ module relay có thể dùng để điều khiển động cơ, các cơ chế tắt mở thiết bị trực tiếp.

Các mạch cách ly relay: Lửa – Quang trở – Độ ẩm đất – Cảm biến dòng CT – Cảm biến Mưa,…

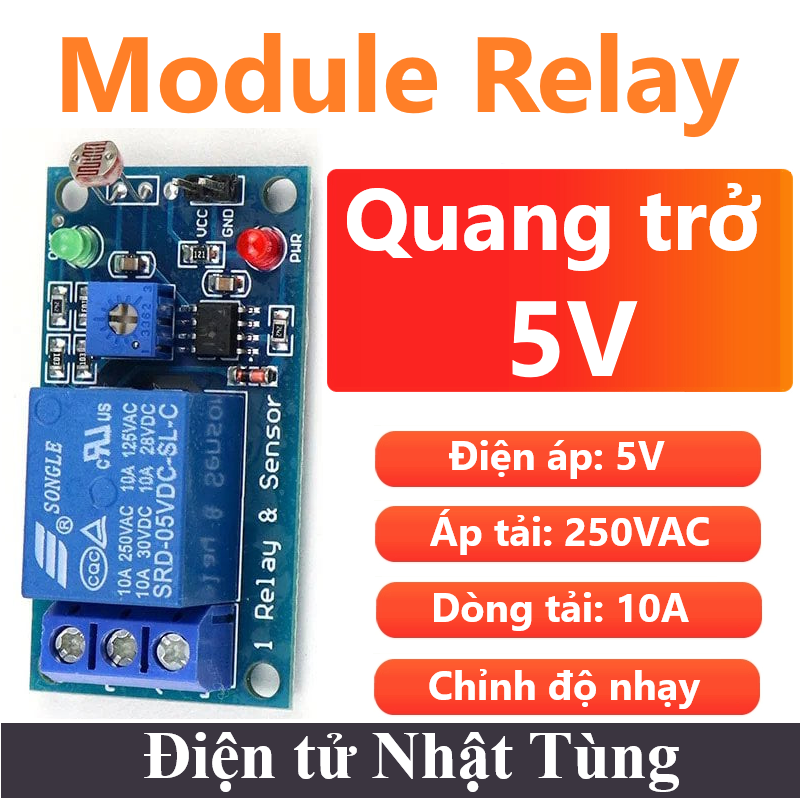

Thông số kỹ thuật Module cảm biến quang trở relay 5V

• Điện áp hoạt động: 5V DC
• Dòng điện hoạt động max :80mA
• Công suất hoạt động Max : 400mW
• Điện áp kích tải max : 250V AC
• Điện áp kích tải max : 10V DC
• Dòng điện kích tải max : 10A AC
• Công suất tải Max : 2500W
• Nhiệt độ hoạt động : -20°C – 125°C
• Tần số hoạt động : 25KHz
• Trọng lượng : 15.5g
• Kích thước : 50mm * 26mm

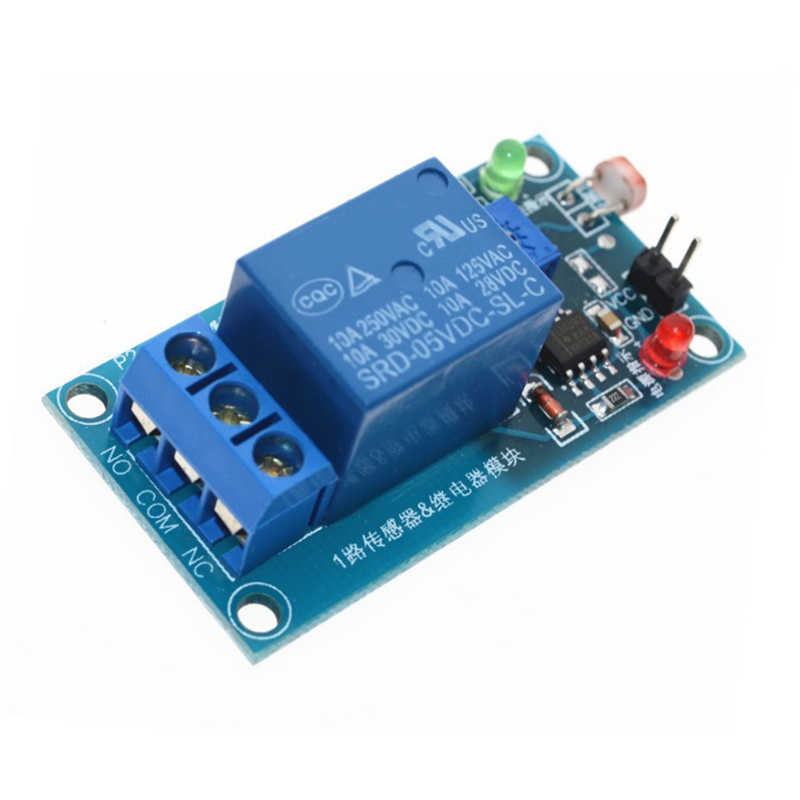

Chức năng chân

• Vcc+: Cực dương của nguồn điện 5V DC
• GND-: Cực âm của nguồn điện 0V DC
• Cắm cảm biến : Không phân biệt cực
• Biến trở : Chỉnh độ nhạy của cảm biến
• Đầu cuối thường đóng (NC): Đầu cuối thường đóng của rơle
• Đầu cuối chung (COM): Đầu cuối chung cực của rơle
• Cực mở thường (NO): Cực mở thường xuyên của rơle

Cách kết nối

Mô-đun quang điện trở nhạy nhất với ánh sáng xung quanh và thường được sử dụng để phát hiện độ sáng của ánh sáng trong môi trường xung quanh.

Khi ánh sáng xung quanh của mô-đun vượt quá ngưỡng đã đặt, rơle sẽ đóng và thiết bị đầu cuối chung được kết nối với thiết bị đầu cuối thường mở. Khi ánh sáng xung quanh bên ngoài thấp hơn ngưỡng đã đặt, rơle bị ngắt kết nối và rơle bị ngắt kết nối. thiết bị đầu cuối chung được kết nối với thiết bị đầu cuối thường đóng;

Thiết bị đầu cuối chung, cổng thường mở và thường đóng tương đương với một công tắc điều khiển kép. Khi cuộn dây rơle có nguồn, thiết bị đầu cuối chung được kết nối với thiết bị đầu cuối thường mở. không có điện, thiết bị đầu cuối chung được kết nối với thiết bị đầu cuối thường đóng.

Tham khảo chương trình mẫu và thông tin linh kiện chi tiết tại:
